Prueba de detección de fugas conforme a la norma IEC 60112 para máquinas eléctricas y materiales aislantes

           Probador de seguimiento de fugas conforme a IEC 60112 para máquinas eléctricas y materiales aislantes

Norma y cláusulas cumplidas

El probador está diseñado y fabricado de acuerdo con los requisitos de la norma IEC 60112, es requerido por IEC60335-1 cláusula 29.2 y Anexo N, IEC 60065:2014 cláusula 13.4, IEC60598-1, IEC 60884-1, UL746A y ASTM D3638-92, etc.

Información del producto

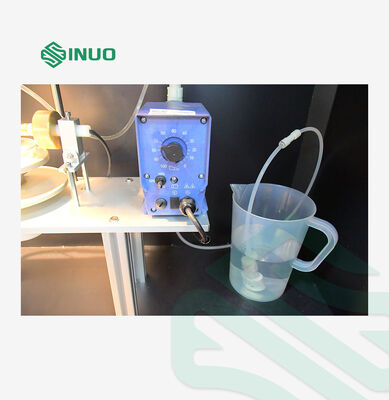

El principio de funcionamiento de la prueba de seguimiento de fugas (prueba de índice de seguimiento) es que el líquido conductor (0.1% NH4CL) de volumen requerido a la altura requerida (35 mm) y tiempo requerido (30 s) cae con el voltaje entre los electrodos de platino (2 mm x 5 mm) sobre la superficie del material aislante sólido. Así, los usuarios evalúan el rendimiento de resistencia al seguimiento de la superficie del material aislante sólido bajo la influencia combinada del campo eléctrico y el medio húmedo o contaminado. En resumen, este dispositivo se utiliza para medir el índice de seguimiento comparativo (CT1) y el índice de resistencia eléctrica (PT1).

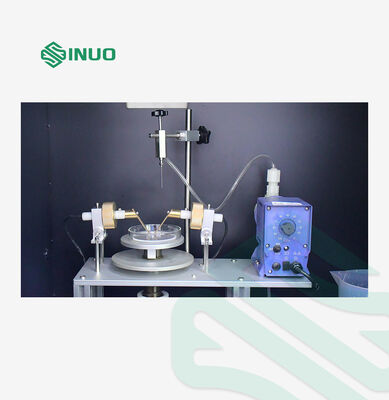

Se suministra un bloque calibre con el instrumento para asegurar que los electrodos tengan la distancia adecuada entre ellos. La altura de la mesa es fácilmente ajustable para asegurar el ángulo adecuado de los electrodos y la altura de las gotas. El resto de la prueba se controla desde fuera de la cámara de prueba con la puerta cerrada. El voltaje, la corriente límite, la velocidad de goteo y el número de gotas se configuran en el panel de control. Un operador debe observar la prueba para ver si se enciende una llama. El instrumento emite una alarma si hay una falla de seguimiento de al menos dos segundos.

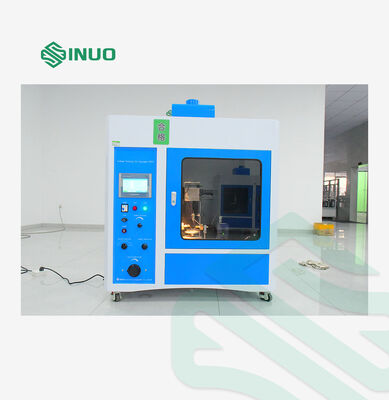

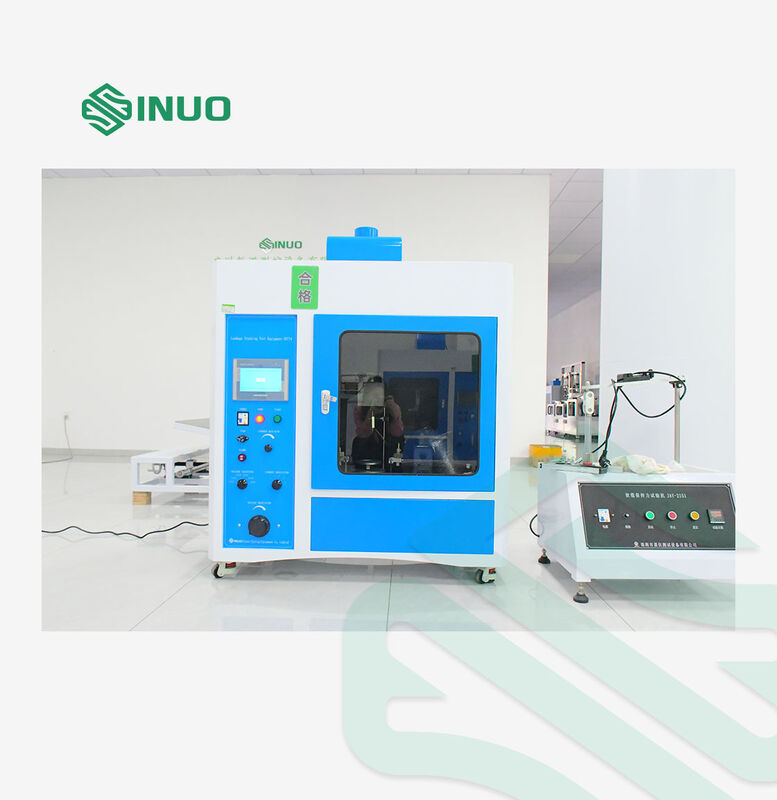

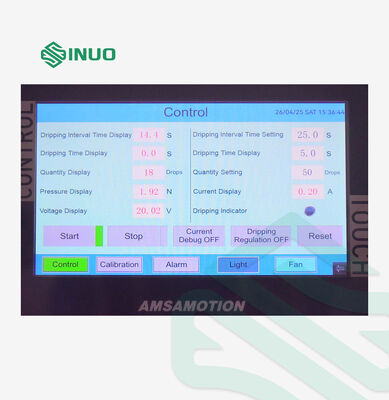

El probador de seguimiento de fugas adopta un sistema de control PLC y una pantalla táctil a color de 7 pulgadas, es adecuado para el departamento de investigación, producción y calidad de equipos de iluminación, aparatos de bajo voltaje, electrodomésticos, aparatos eléctricos de máquinas herramienta, máquinas eléctricas, herramientas eléctricas, instrumentos electrónicos, instrumentos electrotécnicos, equipos de tecnología de la información. También es adecuado para la industria de materiales aislantes, plásticos de ingeniería, conectores eléctricos y accesorios.

Especificación del modelo y parámetros técnicos

Detalle del producto
