IEC-60068-2-27 Compliant Mechanical Shock Tester For Electronics

IEC-60068-2-27 Compliant Mechanical Shock Tester For Electronics

Nombre De La Marca:	Sinuo
Número De Modelo:	Se aplican los siguientes requisitos:
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Carga máxima:

50 kilos

Aceleración máxima:

15—650 gramos

Duración del pulso:

1,5—30 ms

Canales de entrada:

2 canales

Fuente de alimentación:

Monofásico 220V ±10%

Aire comprimido:

0,5—0,8 MPa

Detalles de empaquetado:

madera contrachapada

Capacidad de la fuente:

5 juegos por mes

Descripción del producto

IEC-60068-2-27 Compliant Mechanical Shock Tester For Eletronics

Complied Standards:

Conforms to IEC-60068-2-27 MIL-STD-202F, MIL-STD-810F, MIL-STD-883, etc.

Product Information:

This machine is mainly suitable for shock resistance testing in fields such as electronic products, aerospace, marine, automotive components, and transportation. With a waveform generator, it can perform half-sine shock tests.

System Composition

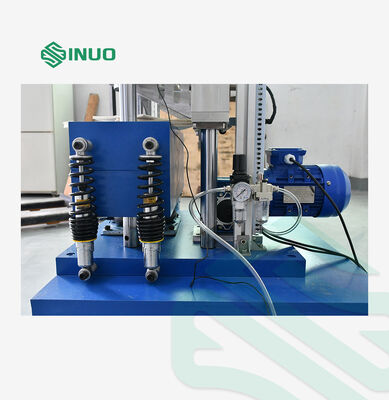

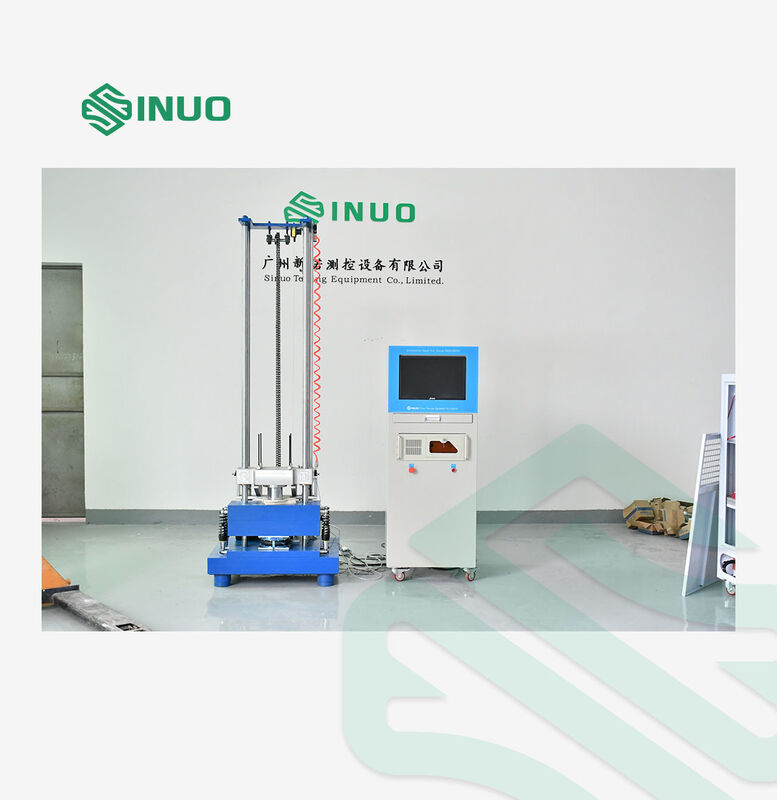

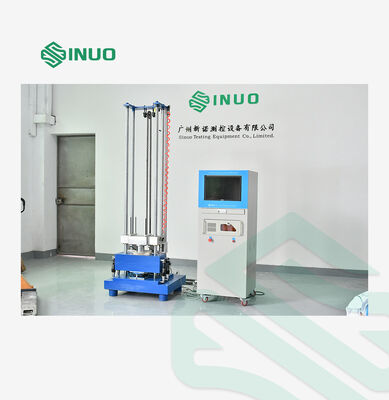

The electric vertical shock test system for lifting consists of four parts: the shock table body, the motor, the measurement control system and the waveform generator. The system composition diagram is shown as follows:

Working Principle

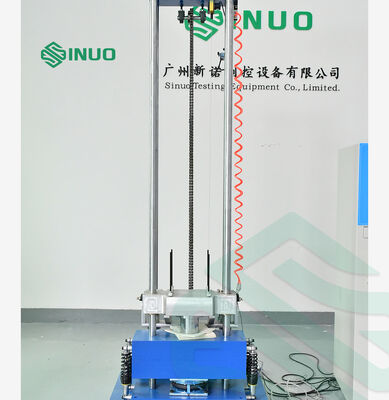

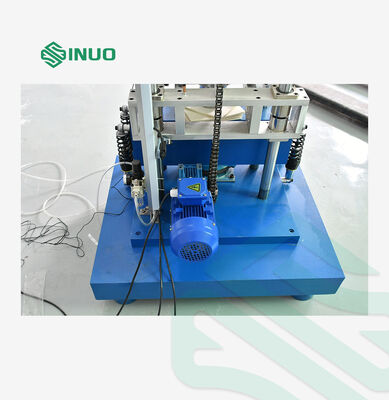

The motor drives a chain to lift the table to a preset height. The table then falls freely and collides with the waveform generator to produce a shock waveform.

Design Schematic

Corresponding Velocity Change (Calculation Formulas)

Half Sine (Half-Sine Wave): △v=0.636AD×10^-3

Trapezoidal : △v=0.5AD×10^-3

Saw Tooth : △v=0.9AD×10⁻³

A = Peak Acceleration (g)

D = Shock Pulse Duration (ms)

Peak Acceleration vs.Pulse Duration Table
Peak Acceleration A (gn)	5	15	30	30	30	50	50	100	100	200	200	500	1000	1500	3000
Pulse Duration D (ms)	30	11	18	11	6	11	3	11	6	6	3	1	1	0.5	0.2

Technical Parameters:

Platform Size	500×500 mm
Platform Material	High-strength aluminum alloy
Max Load	50kg
Peak Acceleration	15—650 g
Pulse Duration	1.5—30ms
Acceleration Non-uniformity of the Tabletop	≤20%
Transverse Ratio of the Tabletop	≤30%
Acceleration & Pulse Tolerance	≤20%
Velocity Change Tolerance	≤15%
Equipment Dimensions	950 × 1250 × 2250mm
Equipment Weight	2500 kg
Measurement System
Input Channels	2
Sampling Rate	192KHz
Input Type	Voltage / Charge
Voltage Range	-10V ~+10V
Coupling Mode	AC,DC,ICP
Shock Waveform	Half-sine
Communication Interface	USB2.0
Supports Standards	GB , GJB, MIL-STD, user-defined custom standards
Operating System	Microsoft Windows7/10
System Acceleration Sensor
Brand	YMK
Output Type	Charge Mode
Sensitivity:	3.93pC/g
Frequency Range	0.5—12KHz
Acceleration Range	±2500g
Operating Environment	-40~ +160℃
Additional Specifications
Power Supply	Single-phase 220V ±10%
Compressed Air	0.5—0.8Mpa
Temperature	RT～40℃
Humidity	25℃＜85RH％

Product Details
