Sistema de ensayo impermeable IPX1~8 para aparatos industriales y domésticos conforme a la norma IEC 60529

Este sistema de ensayo impermeable IPX1~8 cumple con la norma IEC 60529:2013, y requerido por la cláusula 15 de la norma IEC60335-1, etc. Este sistema incluye lo siguiente:

Este dispositivo de ensayo tiene por objeto verificar la protección contra las gotas de agua que caen verticalmente. Está diseñado y fabricado de conformidad con los requisitos normalizados de la norma IEC 60529 IPX1 e IPX2.

1. El motor controla el ascenso y la caída de la caja de goteo.
2. Filtro fino de acero inoxidable para filtración de suciedad.
3. Adopta aire comprimido para soplar el agua de la aguja, para evitar sustancias reactivas con el agua y la aguja de bloqueo atmosférico.
4. Boquilla de aguja médica general de acero inoxidable, fácil de comprar, no se oxida fácilmente.
5. La boquilla de la aguja y el asiento de la boquilla de la aguja mediante conexión cónica, se pueden reemplazar fácilmente sin la herramienta, los daños individuales en la boquilla de la aguja se pueden reemplazar fácilmente rápidamente.

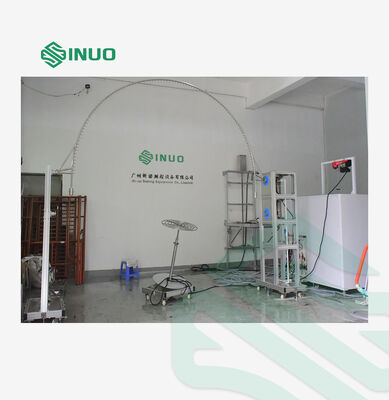

El probador de tubos oscilantes está diseñado y fabricado de conformidad con los requisitos estándar de la norma IEC60529 IPX3 e IPX4.La parte del tubo oscilante de este dispositivo está controlada por un motor de velocidad ajustable y un mecanismo de manivelaEste dispositivo gira de un lugar de ± 60° a otro de ± 175° con la velocidad requerida por el estándar a través del ángulo de ajuste de la máquina.La estructura es estable y duradera- Coopera con el plato giratorio mediante el cual se puede lograr la rotación de 90°.

- No, no es así.	Punto de trabajo	Parámetros
1	Suministro de agua	Flujo de agua> 10L/min±5% de agua limpia sin inclusión. Este dispositivo está equipado con unidad de filtración de agua limpia
2	El tamaño del tubo oscilante	El estándar viene con tubos oscilantes de R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm, hechos de acero inoxidable
3	Agujero de aguja	F0,4 mm
4	Ángulo incluido de dos agujeros	El valor de las emisiones de gases de efecto invernadero se calculará en función de la temperatura de la atmósfera.
5	Ángulo de oscilación del tubo	Se puede preestablecer un máximo de ±175° (Nota: la norma requiere IPX3:120°; IPX4:360°, pero debido a que el plato giratorio se encuentra debajo del tubo oscilante durante el ensayo, no se pueden alcanzar 360° durante el ensayo real, si no se dispone de él,entonces 360° se puede lograr)
6	Velocidad de oscilación	IPX3: 4 s/tiempo (2 × 120°); IPX4: 12 s/tiempo (2×360°);
7	Flujo de agua	Se puede ajustar según el tamaño del péndulo y el número de agujeros (0,07 L/min por agujero)
8	Tiempo de ensayo	0.01S 99 horas 59 minutos, puede ser preestablecido
9	Indicador de presión	0 ~ 0,25MPa
10	Requisitos del emplazamiento	Sala de ensayo impermeable IP dedicada, el suelo debe ser plano con iluminación 10Un interruptor de filtración impermeable (o toma) utilizado para el equipo. Con buena función de entrada y drenaje. Instalación en tierra
11	El área	De acuerdo con el tubo oscilante elegido

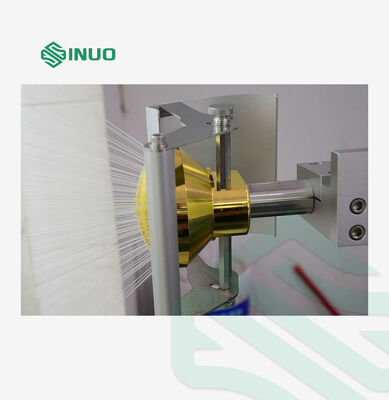

La boquilla de pulverización está diseñada y fabricada de acuerdo con la norma IEC60529 IPX3 e IPX4.la boquilla de pulverización portátil se utiliza de forma manual.

La diferencia entre IPX3 e IPX4 es que el deflector debe eliminarse en el ensayo IPX4.

La boquilla de la manguera está diseñada y fabricada de conformidad con la norma IEC60529 IPX5 e IPX6.

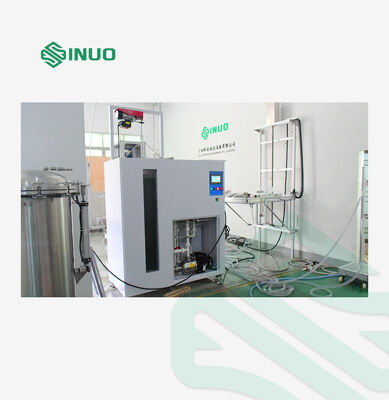

El sistema inteligente de suministro y control de agua se utiliza para suministrar agua a los aparatos IPX1 ~ 8 y controlar todos los procesos de ensayo, también se utiliza como cámara de inmersión IPX7.

1El sistema inteligente de suministro y control de agua es aplicable a:

a) Suministro de agua para el ensayo de impermeabilidad IPX1 a IPX6

b) Prueba de inmersión en agua IPX7

c) Almacenamiento de agua para el ensayo de estanqueidad IPX8

d) Control automático de todo el equipo impermeable

2.Método de suministro de agua: suministro de agua de temperatura constante, suministro de agua de caudal constante.

3Proceso de control de suministro de agua: Después de que el usuario preestablezca el aguael valor de la temperatura,el valor del caudal de agua en la pantalla táctil,el sistema de control de temperatura,Los contadores electrónicos monitorean en tiempo real los valores actuales, leen los valores en PLC a través de la conversión de datos, y luego ajustan automáticamente la velocidad de rotación de la bomba a través del convertidor de frecuencia.

4.Control de la temperatura del agua: el sistema PID controla y detecta automáticamente la temperatura del agua, rango: temperatura ambiente ~ 65 °C (± 3 °C).

5.Hay un gran flujo y un pequeño flujo de dos vías de suministro de agua.

6- Suministro de agua de gran caudal:

(a) Se aplica a pruebas de rociado de agua fuerte de IPX5 a IPX6 e inyección de agua de IPX8

b) Rango de caudal: 10 a 100 L/min

(c) Precisión del caudal: ± 0,5 L/min

d) Medidor de caudal: medidor de caudal de la turbina

e) Bomba de agua: bomba centrífuga de acero inoxidable

7- Abastecimiento de agua de pequeño caudal:

(a) ElSe aplica al ensayo de impermeabilidad IPX1~IPX4

b) LasRango de caudal: 1 a 10 L/min

(c) ElPrecisión del caudal: ± 0,5 L/min

Medidor de caudal: medidor de caudal de la turbina

(d) ElBomba de agua: bomba centrífuga de acero inoxidable

8. Tanque de agua:

(a) ElSe aplica al almacenamiento de agua de IPX5 ~ IPX6 prueba de rociado de agua fuerte, inyección de agua de IPX8, inmersión IPX7

b) LasVolumen: aproximadamente 500 litros

(c) ElLas dimensiones de las unidades de ensamblaje deberán ser las siguientes:

(d) ElVentana de observación: ventana de vidrio endurecido

(e) elDimensión de la ventana de observación: W200mmXH1250mm

(f) LasMedidor de profundidad: acero inoxidable

(g) ElLa altura del medidor de profundidad: 1200 mm, precisión1 mm

(h)Control del nivel de líquido: interruptor de flotación + tubo de desbordamiento

9. soporte de elevación automático de inmersión IPX7

(a) ElDistancia de elevación:0~1200 mm

b) LasDimensión del soporte: L400mmXW400mm

(c) ElPeso de la carga del soporte: 100 kg

10Control de la calidad IPX8

(a) ElRango de presión: 0 a 0,6Mpa

b) LasRango de tiempo: 0~999999s

11- El gabinete de control:

(a) ElDetección de flujo: retroalimentación de la señal de flujo a través de un medidor de flujo electrónico

b) LasConfiguración del flujo: puesta en pantalla táctil

(c) ElDetección de temperatura: PID

(d) ElControlador: Mitsubishi PLC

(e) elInterfaz amigable: 7 pulgadas, pantalla táctil a color

(f) LasFunción de control: suministro de agua de temperatura constante, suministro de agua de flujo constante, suministro de agua de presión constante y control del tiempo de ensayo.

(g) ElFunción de protección: protección contra fugas, protección contra sobrecarga, protección contra cortocircuito

12. Filtro: carcasa de acero inoxidable, núcleo de filtro fino

13Material del cuerpo: aleación de aluminio industrial

14. Dimensiones exteriores: 1400mmX750mmX1600mm

15Fuente de alimentación: Tres fases AC 380V, 50Hz

El depósito de inmersión profunda está diseñado y fabricado de conformidad con la norma IEC60529 IPX8.

1. recipiente a presión: depósito de acero inoxidable, diámetro 0,6 metros, altura 1,2 metros.
2. Rango de ajuste de presión: 0 ~ 5 bar (se puede personalizar).
3. Sistema de presión: bomba de acero inoxidable + convertidor de frecuencia.
4. Precisión del manómetro: 0,25 grados, rango: 6 bar.
5. tiempo de ensayo: 0-99 min.
6. presión máxima límite: 5 bar.
7. protección contra la presión: protección del interruptor de presión.
8. conectar al equipo de suministro de agua por conexión de manguera de alambre de acero de alta presión 3/4

La etapa giratoria inclinable es el accesorio necesario para el ensayo IPX1~IPX6.
