Sistema de prueba de corriente de cortocircuito y aumento de temperatura IEC 62196 para conectores de vehículos eléctricos

Descripción del producto:

Este sistema de prueba cumple con los requisitos estándar de IEC 62196-1Ed.4CDV 2020 cláusula 12.3, cláusula 24, tabla 10, cláusula 34.2, 34.4 y 35.4., IEC 62196-2, IEC 62196-3, etc.

Es adecuado para detectar la prueba de aumento de temperatura después de que el enchufe y el enchufe del vehículo eléctrico pasen la corriente nominal, y evaluar el calentamiento de la superficie de los accesorios eléctricos cuando se conecta la corriente de carga, y si el aumento de temperatura del terminal cumple con los requisitos de la norma. También se utiliza para la prueba de resistencia a alta corriente de corta duración para contactos de puesta a tierra.

Características del equipo

El sistema utiliza software autoprogramado controlado por una computadora. Todos los procedimientos de prueba estándar y los juicios de datos son controlados por el sistema, lo que facilita la operación. Se utiliza para evaluar el calentamiento de la superficie y el aumento de temperatura del electrodo de las interfaces de carga y los accesorios eléctricos cuando se conectan a la corriente de carga, y para verificar si el aumento de temperatura cumple con los requisitos de la norma.

Parámetros técnicos principales

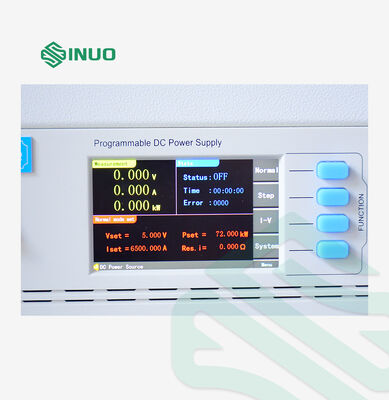

1. Estación de trabajo de salida: 1 estación de salida de CC

        • Voltaje máximo de salida: CC inferior a 15 V CC

        • Salida de corriente de prueba ajustable constante: CC 200–6500A

        • Precisión de visualización de corriente: ±(0,25 % de la lectura + 0,25 % del rango), resolución 1A

        • Precisión de visualización de voltaje: ±(0,25 % de la lectura + 0,25 % del rango), resolución 0,01 V

        • Estabilidad de la corriente de prueba: ±(1 % del valor establecido + 0,5 A), tiempo de respuesta aproximadamente 1 s

2. Fuente de alimentación de contacto de control: Rango de corriente CA (0–2) A

3. Modos de operación: Modo continuo, modo de encendido/apagado, modo de control automático de temperatura

• Modo continuo de encendido/apagado:
  • Tiempo de prueba en modo continuo: 0,01–99,99 horas
  • Tiempo de encendido/apagado en modo de encendido/apagado: 0,01–99,99 horas
  • Conteo de encendido/apagado: 1–9999 veces, se detiene automáticamente al alcanzar el conteo
  • Configuración de corriente: Ajustes de control programables (se pueden configurar según IEC62196, con combinaciones de tiempo y corriente como se muestra en la tabla a continuación)


Modo de control automático de temperatura:
El sistema puede establecer un valor de aumento de temperatura estable y encontrar automáticamente el valor de corriente apropiado.

    • Rango de ajuste de aumento de temperatura: 0–100°C

    • Precisión de estabilidad: ±0,5°C

    • Calcula automáticamente la corriente requerida para el aumento de temperatura deseado

4. Prueba de aumento de temperatura (dispositivo de inspección de temperatura incorporado):

    • Rango de medición de temperatura: 0–260°C, Precisión: ±0,3 % de la lectura + 1°C; Resolución: 0,1°C

    • Puntos de medición de temperatura: 16 canales (incluido 1 punto para medir la temperatura ambiente)

    • Tipos de termopares compatibles: El instrumento admite termopares de tipo J, K, T, E, S, N, B, R.

    • Termopar utilizado para la medición: Termopares de alambre fino K-type 30AWG de la empresa USA Ω, longitud 2 metros, 20 piezas en total.

    • Sondas de temperatura: Las sondas de temperatura pueden realizar pruebas en vivo sin dañar el instrumento.

    • Velocidad de escaneo de temperatura y intervalo de registro: 0,1–1800 segundos para todos los canales.

    • Registro de datos de temperatura: Completado automáticamente por la computadora, con configuración para el software de prueba de la computadora.

    • El software puede configurar un canal de temperatura ambiente y restar automáticamente la temperatura ambiente durante la recopilación de datos.

5. Función de prueba de caída de voltaje y resistencia:
El equipo está configurado con un medidor de mV que puede detectar la caída de voltaje a través del conector y calcular el valor de resistencia correspondiente.

6. Configuración de computadora de control industrial integrada con pantalla táctil:
El sistema incluye una computadora de control industrial integrada con las siguientes especificaciones:

• • CPU: Pentium 4/1.8G o superior
  • Memoria: 4 GB
  • Almacenamiento: Unidad de estado sólido de 64 GB
  • Pantalla: Monitor LCD de 15 pulgadas
  • Sistema operativo: Versión en inglés de XP
  • Software: Software de procesamiento OFFICE

A. Configuraciones de potencia:

· Los ajustes programables permiten la configuración de no menos de 10 segmentos de corriente, lo que permite la implementación continua de diferentes valores de corriente.

· Presenta funciones de interruptor basadas en reloj, ajustes de interfaz ajustables, ajustes automáticos y reinicio automático.

B. Múltiples modos de operación:

· Modo continuo, modo de encendido/apagado, modo de control automático de temperatura.

C. Visualización de datos:

· Visualización en tiempo real de valores de temperatura, valores de corriente y curvas de eje de tiempo para cada canal.

· Frecuencia de muestreo: 100 ms a 1800 s ajustable.

· Intervalo de registro de datos: 100 ms a 1800 s ajustable.

D. Almacenamiento de datos:

· Capaz de guardar datos de prueba automáticamente o manualmente con al menos 8 GB de espacio de almacenamiento.

E. Exportación de datos:

· Soporta exportación de datos USB en formatos CSV, XLSX y otros.

F. Configuraciones de potencia (adicional):

· Ajustes programables para configurar no menos de 10 programas de salida de corriente, aplicación continua de diferentes valores de corriente, función de interruptor de reloj, interfaz de operación ajustable, ajuste automático y reinicio automático.

7. Fuente de alimentación:

· CA 220V ±10%, 50/60Hz, 50KVA

8. Dimensiones:

· Aprox. 1000 mm (ancho) × 1300 mm (profundidad) × 1800 mm (alto), Peso: Aprox. 400 kg

· Equipado con ruedas de alta resistencia con frenos para facilitar el movimiento y la fijación.

9. Protección contra sobrecarga y sobrecorriente:

· El dispositivo corta automáticamente la salida de corriente cuando se detiene.

· El dispositivo puede funcionar continuamente durante largos períodos, de manera estable y confiable.

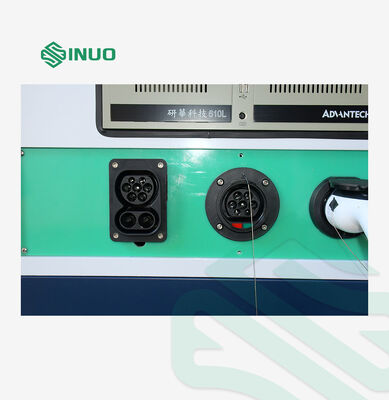

10. Configuración del accesorio de prueba de aumento de temperatura:

· Dimensiones: 800*400*400 mm

· Cubierta transparente acrílica

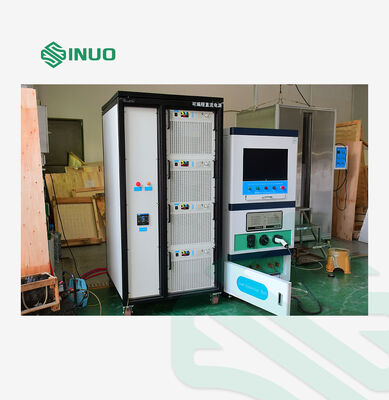

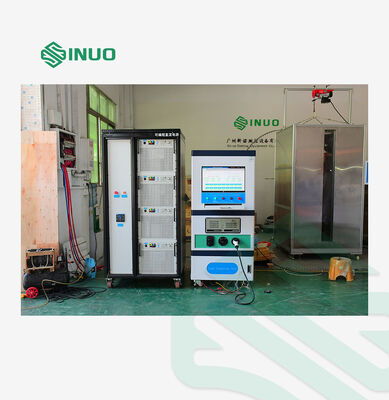

11. Diagrama general del equipo (la imagen incluye la configuración de la computadora):
