Equipo de prueba de fuerza de tracción y par de anclaje de cable para conectores de vehículos eléctricos IEC62196-1

Equipo de prueba de fuerza de tracción y par de anclaje de cable para conectores de vehículos eléctricos IEC62196-1

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1007
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Brazo de esfuerzo de torsión:

Ф200mm

Frecuencia del tirón:

1 cycle/s

Peso del equipo:

aprox. 220 kg

Dimensiones del equipo:

L 1560 mm*W 600 mm*H 1530 mm

Fuente de alimentación:

Monofásico AC220V±10%, 50/60Hz, 10A

Pesos de la fuerza del tirón:

40n*1, 50n*1, 60n*1, 100n*2,250n*1 puede lograr 160n, 200n, 240n, 250n, 500n, 600n Fuerza de extracc

Pesos del esfuerzo de torsión:

6n*1, 7n*1, 12n*1, 15n*1, 23n*1, 110n*1 puede lograr 0.6nm, 0.7nm, 1.2nm, 1.5nm, 2.3nm, 11n.m torque

Detalles de empaquetado:

madera contrachapada

Capacidad de la fuente:

5 juegos por mes

Resaltar:

Equipo de ensayo del par del conector EV IEC62196-1

Máquina de ensayo de la fuerza de tracción del conector EV

Dispositivo de ensayo de anclaje del cable de conector EV

Descripción del producto

Equipo de prueba de fuerza de tracción y par para anclaje de cables de conectores de VE IEC62196-1

Información del producto

Este equipo de prueba de fuerza de tracción y par se utiliza para probar que los enchufes, tomas y conectores de vehículos puedan soportar la fuerza de tracción y el par especificados.

Normas de cumplimiento

Está diseñado y fabricado de acuerdo con IEC62196-1: 2022 cláusula 25.3 Figura 17 y tabla 11, IEC60309-1: 2012 cláusula 23.3, etc.

Principio y estructura

La tracción se realiza mediante un motor de regulación de velocidad monofásico para accionar el mecanismo excéntrico, la velocidad del motor es ajustable, para garantizar el tiempo preciso para cada fuerza de tracción aplicada; el par se logra liberando el peso de par mediante un cilindro de aire.

Parámetros técnicos

Método de operación	Operación con botones
Modo de accionamiento	Motor y cilindro
Pesos de fuerza de tracción	40N1, 50N1, 60N1, 100N2, 250N*1 Puede lograr fuerzas de tracción de 160N, 200N, 240N, 250N, 500N, 600N
Pesos de par	6N1, 7N1, 12N1, 15N1, 23N1, 110N1 Puede lograr pares de 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m
Brazo de par	Φ200mm
Frecuencia de tracción	1 ciclo/s
Ciclos de tracción	1-999999 ciclos, se puede preestablecer, por defecto 100 ciclos
Tiempo de aplicación de par	0.01S ~ 99 horas 59 minutos 59 segundos, por defecto 1 min
Dispositivo de sujeción	Un juego de dispositivos de sujeción universales
Dimensiones y peso del equipo	L 1560mmW 600mmH 1530mm, aprox. 220KG
Fuente de alimentación	Monofásico AC220V±10%, 50/60Hz, 10A

Detalles del producto

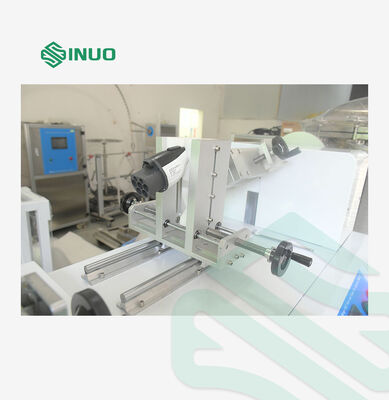

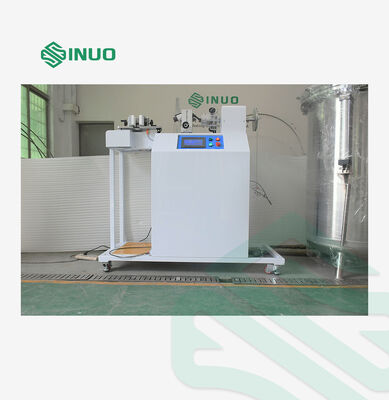

Equipo de prueba de fuerza de tracción y par de anclaje de cable para conectores de vehículos eléctricos IEC62196-1 0
