IEC 62196-3 Equipo de ensayo de durabilidad de carga y acoplamiento industrial de vehículos eléctricos

IEC 62196-3 Equipo de ensayo de durabilidad de carga y acoplamiento industrial de vehículos eléctricos

Nombre De La Marca:	Sinuo
Número De Modelo:	Se aplicará a los vehículos de motor de motor de motor.
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Rango de las muestras de ensayo:

Dispositivo de carga de CA y CC

Método de control:

Control integrado inteligente Mitsubishi PLC, operación de interfaz táctil hombre-máquina en color d

Modo de operación:

Funcionamiento manual o controlado por programa

Velocidad de prueba:

0-1100 mm/s se pueden preestablecer directamente en la pantalla táctil

Introducción:

0-150 mm, se puede preestablecer (la distancia entre el enchufe de prueba y el enchufe de prueba es

Carga:

Externo, puede funcionar con SN2217-480V250A

Detalles de empaquetado:

madera contrachapada

Capacidad de la fuente:

5 juegos por mes

Resaltar:

Equipo de ensayo de carga de vehículos eléctricos IEC 62196-3

Probador de durabilidad del acoplador industrial

Equipo de prueba de conectores EV con garantía

Descripción del producto

Equipo de prueba de durabilidad de acopladores de carga de vehículos eléctricos y acopladores industriales IEC 62196-3

Información del producto:

Estándar: Este equipo de prueba cumple con los requisitos de la cláusula 22 y 23 de IEC 62196-3: 2020, la cláusula 22 y la cláusula 23 de IEC62196-1: 2020, la cláusula 20 y la cláusula 21 de IEC60309-1: 2012, etc.

Se utiliza para verificar si los accesorios eléctricos, como las interfaces de carga de vehículos eléctricos, los enchufes industriales, las bases de enchufe y los acopladores, pueden soportar las tensiones mecánicas, eléctricas y térmicas que ocurren durante el funcionamiento normal sin un desgaste excesivo u otros efectos perjudiciales.

El servomotor acciona el mecanismo para que las muestras de prueba repitan las acciones de inserción y extracción. Se puede utilizar una carga externa para la prueba de capacidad de ruptura. El tiempo de encendido/apagado, la velocidad de prueba, la carrera y el ángulo se pueden preconfigurar en la pantalla táctil.

Alcance de la muestra, uso, principio, estructura y entorno de uso:

Muestras y restricciones	Interfaces de carga de vehículos eléctricos, enchufes industriales, bases de enchufe y acopladores
Uso de la prueba	Se utiliza para probar si los accesorios eléctricos, como las interfaces de carga de vehículos eléctricos, los enchufes y bases industriales, y los acopladores pueden soportar la tensión mecánica, la tensión eléctrica y la tensión térmica que ocurren durante el uso normal sin un desgaste excesivo u otros efectos perjudiciales, con el propósito de verificar su fiabilidad.
Principio de prueba	El mecanismo de accionamiento del servomotor se utiliza para realizar acciones repetitivas de inserción y extracción lineal en la muestra, y se puede conectar una carga externa para pruebas de encendido y apagado. El tiempo de encendido y apagado, la velocidad de prueba, la carrera y el ángulo se pueden preconfigurar a través de la pantalla táctil.
Estructura y características	Adopta un marco integrado, accionado por un servomotor, tornillo de bolas de precisión y transmisión por correa síncrona, operación con pantalla táctil a color y potente función de visualización digital, sistema de control inteligente PLC; también utiliza una abrazadera ajustable de tres ejes, adecuada para la prueba de vida útil de la interfaz del cargador.
Entorno de uso	Fuente de alimentación: AC220V±10%/50-60Hz, 2Kw, temperatura de trabajo 0-40℃, humedad 30%-90%; Dimensiones generales: aproximadamente W1000D750H1200mm; peso: aproximadamente 150kg

Parámetros técnicos:

Contenidos de la prueba	a) Ruptura y capacidad； b) Funcionamiento normal
Rango de muestra de prueba	Cargador de CA y CC
Estación de prueba	Estación única
Método de control eléctrico	Control integrado inteligente Mitsubishi PLC, operación de interfaz hombre-máquina táctil a color de 7 pulgadas
Modo de operación	Operación manual o controlada por programa
Función	Tiene la función de simular el funcionamiento normal de la interfaz de carga, que puede realizar la operación de enchufar y desenchufar la interfaz de carga, también tiene la configuración programable de velocidad de prueba, tiempo de prueba y número de pruebas
Modo de accionamiento	El servomotor acciona los movimientos de inserción y extracción y los movimientos de rotación y humectación líquida, y el cilindro auxiliar realiza la apertura y el cierre del mecanismo de enclavamiento del interruptor.

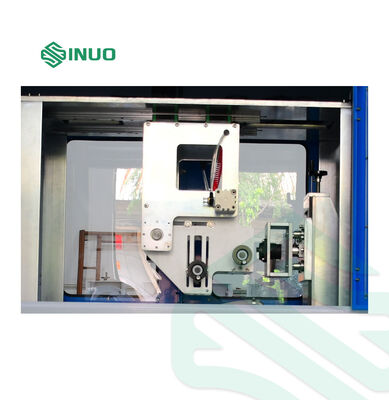

Accesorio de muestra y método de sujeción	Sujeción mecánica, abrazadera tridimensional ajustable X/Y/Z, posición de punto de sujeción ajustable, abrazadera universal adecuada para interfaces de carga de CA/CC de estándares nacionales, estadounidenses y europeos
Volteo automático	Equipado con un mecanismo de volteo automático en la abrazadera del cargador, que se puede voltear 90º, y el tiempo de sujeción del volteo se puede configurar arbitrariamente dentro del rango (0 ~ 600) s, lo que puede lograr la prueba de inmersión en solución para IEC 62196-1:2022 cláusula 23.3.2.
Número de ensayos	0~999999 veces, se puede preconfigurar, se detiene automáticamente cuando el recuento alcanza el valor establecido
Tiempo de conducción de capacidad de ruptura	1-999.9s, se puede preconfigurar (el estándar requiere que el contacto eléctrico se mantenga durante no más de 4s y no menos de 2s)
Velocidad de inserción y extracción	0-10 veces/min, se puede preconfigurar (3.75 ciclos/min, 7.5 carreras/min)
Carrera de prueba	0-150mm, se puede preconfigurar (la distancia entre el enchufe de prueba y la base de enchufe de prueba es ≥50mm)
Velocidad de prueba	0-1100mm/s se puede preconfigurar directamente en la pantalla táctil
Visualización del valor de fuerza	Equipado con un sensor de fuerza de rango de 50 kg, que puede monitorear el valor de fuerza en tiempo real, formar una curva de fuerza-tiempo, mostrar la fuerza máxima de inserción y extracción, y mostrar el valor de fuerza actual, rango de valor de fuerza (0 ~ 500) N
Dispositivo de bloqueo	Tiene la función de presionar automáticamente el dispositivo de bloqueo mecánico para simular las condiciones de funcionamiento normales.
Tanque de solución	Equipado con un tanque de solución, que puede acomodar la solución simulada de agua salada y polvo de la cláusula 23.3.2 de IEC 62196-1:2022, tenga en cuenta que la solución debe ser preparada por el usuario
Requisitos de inmersión en solución	Se pueden configurar el número de inmersiones, el tiempo de inmersión, el tiempo de secado, los tiempos de inserción y extracción, y los tiempos de ciclo
Carga	Externa, puede funcionar con SN2217-480V250A
Función de detección	Cuando la carga está conectada, puede realizar alarmas de interrupción de circuito y registrar el número de veces actual.
Protección de seguridad	Protección de tierra, protección contra cortocircuitos, protección contra sobrecargas

Detalles del producto

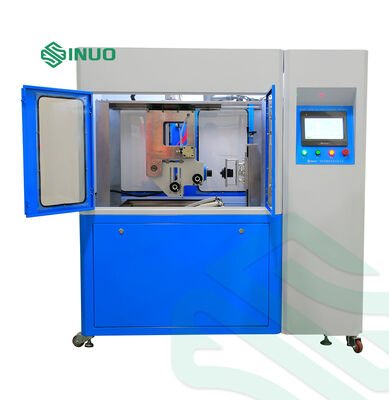

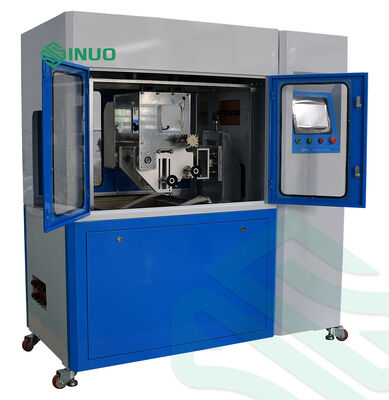

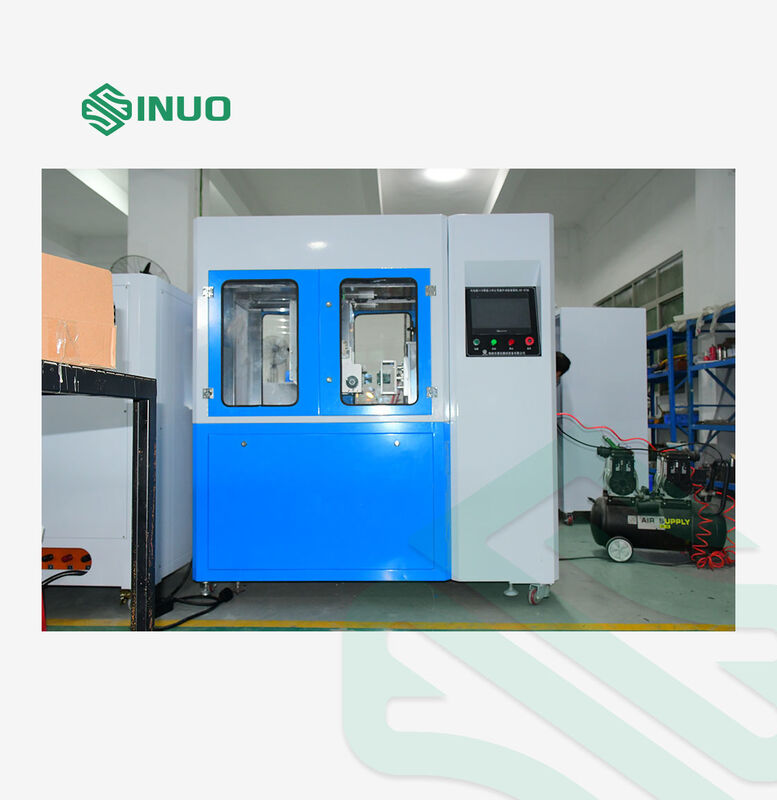

IEC 62196-3 Equipo de ensayo de durabilidad de carga y acoplamiento industrial de vehículos eléctricos 2
