Sistema avanzado de pruebas de vibración IEC y UN 38.3 con fuerza de 3200 kgf

Sistema avanzado de pruebas de vibración IEC y UN 38.3 con fuerza de 3200 kgf

Sistema de prueba de vibración líder en la industria para la fiabilidad del producto

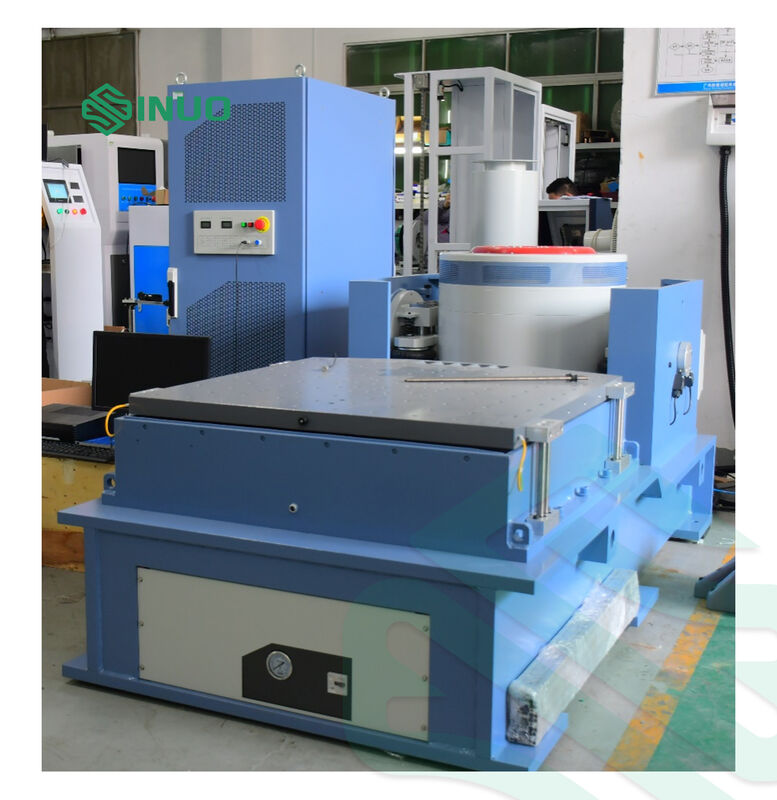

El sistema de prueba de vibración Sinuo SN553 está diseñado para simular las tensiones ambientales del mundo real, garantizando la durabilidad y la seguridad de los componentes críticos.Desde la electrónica automotriz y los componentes aeroespaciales hasta las baterías de litio (ONU 38.3) y la electrónica de consumo, este sistema proporciona la excitación precisa necesaria para satisfacer las necesidades de losEl uso de la tecnología de la información en el ámbito de la seguridad de los sistemas de seguridad de los sistemas de seguridad de la informaciónlas normas.

¿Por qué elegir el sistema SN553?

Este sistema combina una salida de alta potencia con un control digital preciso, ofreciendo una solución completa llave en mano para laboratorios y departamentos de control de calidad de fabricación.

• Preparación para el cumplimiento global:Con una capacidad de transmisión superior a 100 W y una capacidad de transmisión superior a 100 W.2017, y IEC 62133-2:2017.

• Capacidad de empuje elevada:Las entregas3,200 kgfde fuerza seno/aleatoria, capaz de probar cargas útiles pesadas (hasta 400 kg) con una aceleración máxima de 100 G.

• Modos de ensayo versátiles:Soporta pruebas de barrido sinusoidal, aleatorias y de choque clásico dentro de un rango de frecuencia de1 2,700 Hz.

Componentes clave del sistema y ventajas técnicas

1Generador de excitación electromagnética (A30S34)

• Construcción robusta:Cuenta con un sistema de guía axial de doble rodamiento para reducir el cruce dinámico y la rotación, lo que garantiza la durabilidad en condiciones de alto estrés.

• Efectivo enfriamiento:Utiliza un conducto de aire de panal de miel y un diseño de ventilador de bajo ruido para mantener la estabilidad térmica durante pruebas de larga duración.

• Especificaciones clave:El desplazamiento máximo es de 51 mm p-p; el diámetro de la bobina móvil es de 342 mm; la fuga de flujo es < 10 gauss.

2Amplificador de potencia de conmutación digital (LA30K)

• Alta eficiencia:Utiliza tecnología MOSFET / IGBT con multiplicación de frecuencia sinusoidal PWM para una alta relación señal-ruido (> 70dB) y baja distorsión.

• Potencia de salida:40 KVA de salida con protección servo incorporada (protección contra sobre tensión, sobre corriente, temperatura) para proteger su equipo.

3Control de vibración digital (VCSusb-2)

• Control de alta precisión:DSP de punto flotante de 32 bits con resolución ADC de 24 bits garantiza un control de circuito cerrado en tiempo real independiente del PC.

• Interfaz fácil de usar:Software basado en Windows con generación automática de informes de prueba con un solo clic (Word/PDF).

• Características de seguridad:Incluye “Previsualización de señal pequeña” para verificar la configuración antes de la prueba de potencia completa, además de bloqueos de parada de emergencia.

4Expansión y fijación

• Expansión vertical (VT100):Mesa de aleación de magnesio de 1000x1000 mm, superficie endurecida, utilizable hasta 2.000 Hz.

• Cuadro de deslizamiento horizontal (HG100):Diseño de slide de película de aceite para una alta capacidad de momento de vuelco, ideal para muestras grandes o de forma irregular.

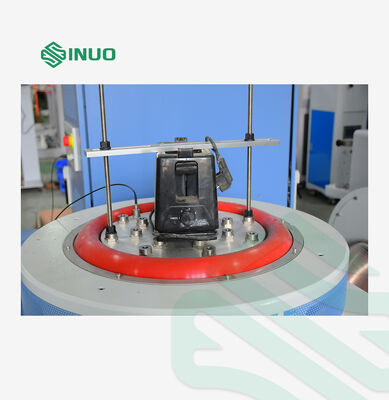

• Centrar automáticamente:El sistema fotoeléctrico garantiza que la bobina móvil se mantenga equilibrada durante la carga y descarga.

  Sistema de prueba de vibración líder en la industria para la fiabilidad del producto
  El sistema de prueba de vibración Sinuo SN553 está diseñado para simular las tensiones ambientales del mundo real, garantizando la durabilidad y la seguridad de los componentes críticos.Desde la electrónica automotriz y los componentes aeroespaciales hasta las baterías de litio (ONU 38.3) y la electrónica de consumo, este sistema proporciona la excitación precisa necesaria para satisfacer las necesidades de losEl uso de la tecnología de la información en el ámbito de la seguridad de los sistemas de seguridad de los sistemas de seguridad de la informaciónlas normas.

  ---

  ¿Por qué elegir el sistema SN553?

  Este sistema combina una salida de alta potencia con un control digital preciso, ofreciendo una solución completa llave en mano para laboratorios y departamentos de control de calidad de fabricación.

  • Preparación para el cumplimiento global:Con una capacidad de transmisión superior a 100 W y una capacidad de transmisión superior a 100 W.2017, y IEC 62133-2:2017.

  • Capacidad de empuje elevada:Las entregas3,200 kgfde fuerza seno/aleatoria, capaz de probar cargas útiles pesadas (hasta 400 kg) con una aceleración máxima de 100 G.

  • Modos de ensayo versátiles:Soporta pruebas de barrido sinusoidal, aleatorias y de choque clásico dentro de un rango de frecuencia de1 2,700 Hz.

  ---

  Componentes clave del sistema y ventajas técnicas

  1Generador de excitación electromagnética (A30S34)

  • Construcción robusta:Cuenta con un sistema de guía axial de doble rodamiento para reducir el cruce dinámico y la rotación, lo que garantiza la durabilidad en condiciones de alto estrés.

  • Efectivo enfriamiento:Utiliza un conducto de aire de panal de miel y un diseño de ventilador de bajo ruido para mantener la estabilidad térmica durante pruebas de larga duración.

  • Especificaciones clave:El desplazamiento máximo es de 51 mm p-p; el diámetro de la bobina móvil es de 342 mm; la fuga de flujo es < 10 gauss.

  2Amplificador de potencia de conmutación digital (LA30K)

  • Alta eficiencia:Utiliza tecnología MOSFET / IGBT con multiplicación de frecuencia sinusoidal PWM para una alta relación señal-ruido (> 70dB) y baja distorsión.

  • Potencia de salida:40 KVA de salida con protección servo incorporada (protección contra sobre tensión, sobre corriente, temperatura) para proteger su equipo.

  3Control de vibración digital (VCSusb-2)

  • Control de alta precisión:DSP de punto flotante de 32 bits con resolución ADC de 24 bits garantiza un control de circuito cerrado en tiempo real independiente del PC.

  • Interfaz fácil de usar:Software basado en Windows con generación automática de informes de prueba con un solo clic (Word/PDF).

  • Características de seguridad:Incluye “Previsualización de señal pequeña” para verificar la configuración antes de la prueba de potencia completa, además de bloqueos de parada de emergencia.

  4Expansión y fijación

  • Expansión vertical (VT100):Mesa de aleación de magnesio de 1000x1000 mm, superficie endurecida, utilizable hasta 2.000 Hz.

  • Cuadro de deslizamiento horizontal (HG100):Diseño de slide de película de aceite para una alta capacidad de momento de vuelco, ideal para muestras grandes o de forma irregular.

  • Centrar automáticamente:El sistema fotoeléctrico garantiza que la bobina móvil se mantenga equilibrada durante la carga y descarga.

Especificaciones técnicas detalladas

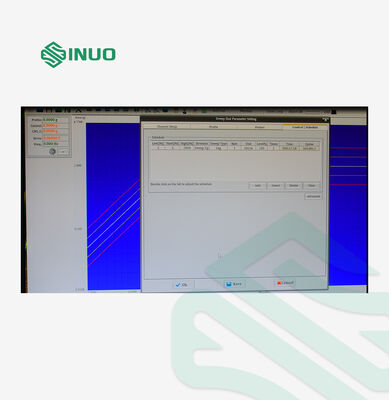

Funcionalidad del software

• Control aleatorio:Equalización en tiempo real con rango dinámico > 90 dB; admite hasta 3.200 líneas espectrales.

• Control del seno:Baja distorsión (< -100 dB) con modos de barrido lineal/logarítmico.

• Choque clásico:Soporta ondas de medio seno, trapezoides, dientes de sierra y triángulos con duraciones de pulso de 0,5 a 3,000 mS.

Accesorios incluidos

• Conjunto completo de cables de conexión y tuberías de aire

• Instrucciones de funcionamiento, informes de inspección y manuales de mantenimiento

• Sensor de aceleración del sistema calibrado

• llave inglesa de tipo T, llave inglesa hexagonal, destornillador y pinza de barra de presión vibratoria
