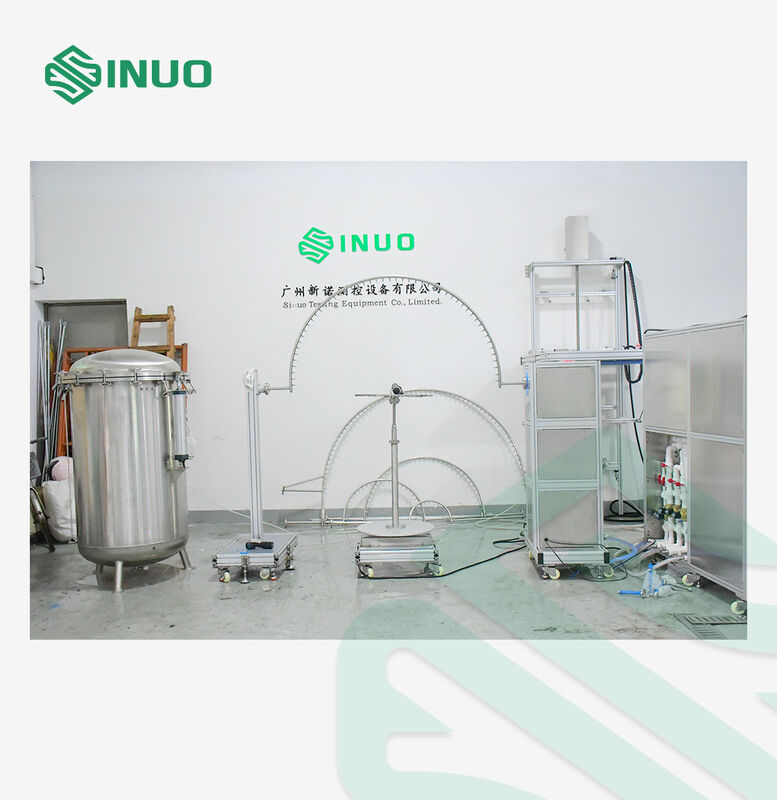

IPX1 IPX8 Sistema de ensayo de resistencia al agua integral Equipo de ensayo de resistencia al agua para vehículos

Prueba por goteo IPX1 IPX2

Área de goteo

Se trata de una muestra de las características de los vehículos.

Diámetro del agujero de goteo

Φ0,4 mm

Tasa de goteo

El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero.

Diámetro del giradiscos

Φ600 mm

Velocidad del tocadiscos

1 ′5 rpm

Ángulo de inclinación del giradiscos

0° ∼ 15° ajustable

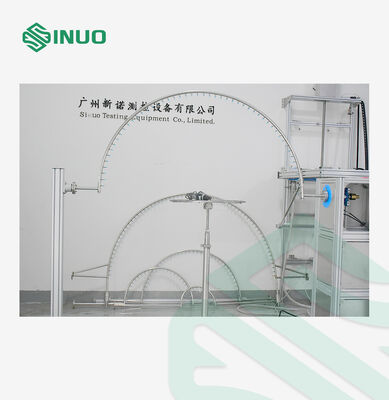

Prueba de tubo oscilante IPX3 IPX4

Radius del tubo oscilante

R400 mm / R600 mm / R800 mm

Ángulo de oscilación

±45°, ±60°, ±90°, ±180° ajustable

Velocidad de oscilación

Aproximadamente 60°/s.

Diámetro del tubo

Φ15 mm

Espaciamiento de las boquillas

50 mm

Diámetro de la boquilla

Φ0,4 mm

Presión del agua

50-150 kPa ajustable

Tasa de flujo por boquilla

0.1 L ± 5% / min

Prueba de chorro de agua IPX5

Diámetro de la boquilla

Φ6,3 mm

Tasa de flujo de agua

12.5 L ± 5% / min

Núcleo de chorro de agua

Aproximadamente Ø40 mm a una distancia de 2,5 m

Distancia de prueba

2.5 3 m

Duración del ensayo

1 min por m2 de superficie del recinto (mínimo 3 min)

Prueba de chorro de agua IPX6

Diámetro de la boquilla

Φ12,5 mm

Tasa de flujo de agua

100 L ± 5% / min

Presión del agua

Aproximadamente 100 kPa

Núcleo de chorro de agua

Ø120 mm a una distancia de 2,5 m aproximadamente

Distancia de prueba

2.5 3 m

Duración del ensayo

1 min por m2 de superficie del recinto (mínimo 3 min)

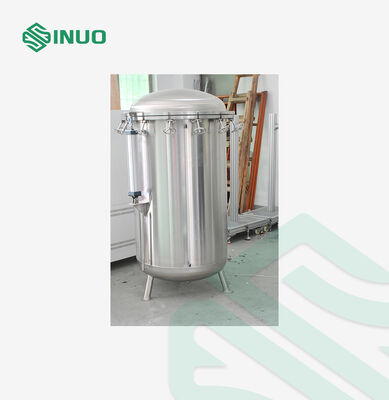

Prueba de inmersión IPX7 IPX8

Material del tanque de agua

Acero inoxidable o material resistente a la presión

Dimensiones del tanque

Se aplicarán las siguientes medidas:

Profundidad máxima de presión

Equivalente a una profundidad de agua ≥ 10 m
