Equipo de prueba de conectores EV con corriente de prueba de 6500 A y medición de temperatura de 16 canales para el modo de control de temperatura automatizado IEC 62916-3

Equipo de prueba de conectores EV con corriente de prueba de 6500 A y medición de temperatura de 16 canales para el modo de control de temperatura automatizado IEC 62916-3

Nombre De La Marca:	Sinuo
Número De Modelo:	Se aplicará el procedimiento siguiente:
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Frecuencia de muestreo:

100 ms hasta 1800s

Puntos de medición de la temperatura:

16 canales

Rango de medición de temperatura:

0°260°C

Rango de ajuste de la subida de temperatura:

0 ̊100°C

Salida de corriente de prueba ajustable constante:

DC 200 ‰ 6500A

Voltaje de salida máximo:

CC inferior a 15 V de CC

Dimensiones:

El valor de las emisiones de CO2 de los vehículos de las categorías M1 y N2 incluidos en el anexo I

Peso:

400 kilos

Detalles de empaquetado:

EMBALAJE DE EXPORTACIÓN

Capacidad de la fuente:

10 juegos por mes

Resaltar:

Equipo de prueba actual del conector EV de prueba 6500A

Sistema de prueba de aumento de temperatura de medición de temperatura de 16 canales

Modo de control de temperatura automatizado Sistema de prueba IEC 62916-3

Descripción del producto

Equipo de ensayo de conectores eléctricos

Sistema avanzado de evaluación del calentamiento superficial y del aumento de temperatura de los enchufes y conexiones de los vehículos eléctricos

IEC 62916-3 Sistema de ensayo de elevación de la temperatura del enchufe y el enchufe del vehículo eléctrico 6500A

Normas de conformidad

Diseñado de acuerdo con la norma IEC 62196-1 Ed.4 CDV 2020 (clausula 12.3, punto 24, cuadro 10, punto 34.2- ¿Qué quieres decir?4, y 35.4), IEC 62916-2, IEC 62916-3 y otras normas pertinentes.

Descripción general del sistema

Este sistema de ensayo integral evalúa el aumento de temperatura en los enchufes y enchufes de los vehículos eléctricos a corriente nominal, al tiempo que evalúa el calentamiento superficial de los accesorios eléctricos durante la conexión de carga..El sistema admite pruebas de corta duración y de alta resistencia a la corriente de los contactos con el suelo, lo que garantiza un rendimiento confiable y la verificación de la seguridad.

Equipado con software patentado y control por ordenador, el sistema permite la ejecución de pruebas y el análisis de datos totalmente automatizados.Su funcionamiento intuitivo y su rendimiento preciso proporcionan una solución eficiente para la evaluación del aumento de temperatura y la verificación de la conformidad de las interfaces de carga de vehículos eléctricos y los componentes relacionados.

Especificaciones técnicas

Parámetro	Especificación
Estación de trabajo de salida	1 estación de salida de corriente continua
Válvula de salida máxima	De corriente continua inferior a 15 V
Corriente de prueba de salida ajustable constante	DC 200-6500A
Precisión de visualización actual	± ((0,25% de la lectura + 0,25% del rango), resolución 1A
Precisión de la pantalla de voltaje	± ((0,25% de la lectura + 0,25% del rango), resolución 0,01V
Estabilidad de la corriente de prueba	± ((1% del valor establecido + 0,5A), tiempo de respuesta de aproximadamente 1 s
Fuente de alimentación de contacto de control	Rango de corriente AC (0-2) A
Modos de funcionamiento	Modo continuo, modo encendido/apagado, modo de control automático de la temperatura
Rango de medición de la temperatura	0-260°C, exactitud: ±0,3% de la lectura + 1°C; resolución: 0,1°C
Puntos de medición de la temperatura	16 canales (incluido un punto para medir la temperatura ambiente)
Tipos de termopares compatibles	Tipo J, K, T, E, S, N, B, R
Termócouple utilizado para la medición	Estados Unidos Ω Compañía K-tipo 30AWG termopares de alambre fino, longitud 2 metros, 20 piezas en total

Detalles del modo de funcionamiento

Modo continuo:Tiempo de prueba: 0,01 a 99,99 horas
Modo de encendido/apagado:Tiempo de encendido/apagado: 0,01 a 99,99 horas, recuento: 1-9999 veces con parada automática
Control programable:Configuración según la norma IEC 62196 con combinaciones de tiempo y corriente
Modo de control automático de la temperatura:Establecer un valor de aumento de temperatura estable (0-100°C) con una precisión de estabilidad de ±0,5°C; calcula automáticamente la corriente requerida para el aumento de temperatura deseado

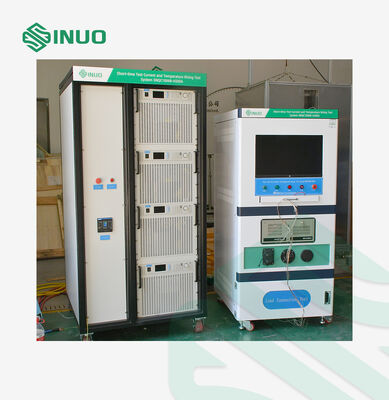

Imágenes del sistema
