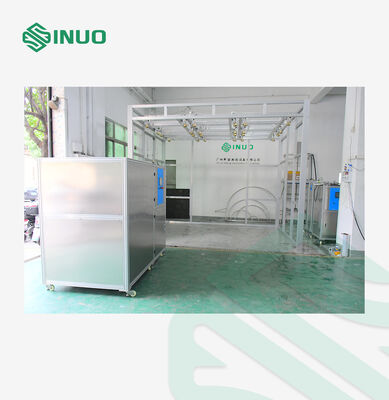

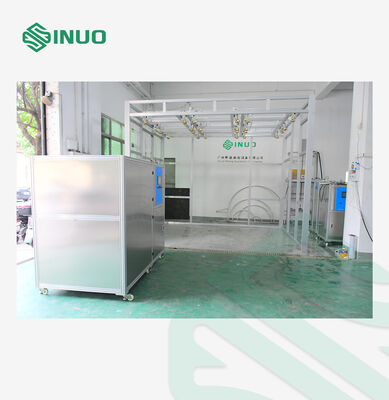

Cámara de ensayo impermeable IPX4 conforme a la norma IEC 60529 para estaciones de carga de vehículos eléctricos con control basado en un PLC

Cámara de ensayo impermeable IPX4 conforme a la norma IEC 60529 para estaciones de carga de vehículos eléctricos con control basado en un PLC

Nombre De La Marca:	Sinuo
Número De Modelo:	SN448-3A
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	20 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Diámetro exterior:

Ф102 mm

Diámetro del casquete esférico:

SФ75,5 mm

Dos anillos interiores:

24 agujeros, espaciado de 30°

Cuatro anillos exteriores:

96 agujeros, espaciado de 15°

agujeros totales:

121

diámetro del agujero:

Ф0,5 mm

Tasa de flujo:

10 l/min ±5%

manómetro:

0–1MPa

Detalles de empaquetado:

Caja de madera contrachapada

Capacidad de la fuente:

20 juegos/mes

Resaltar:

Cámara de prueba impermeable que cumple con IEC 60529

Estación de carga para vehículos eléctricos que prueba el equipo de prueba IPX4

Equipo de prueba de ingreso de agua con control basado en PLC

Descripción del producto

IPX4 Cámara de ensayo impermeable para estaciones de carga de vehículos eléctricos

Este sistema de ensayo impermeable totalmente automático, que cumple con las normas IEC 60529, está diseñado específicamente para probar las cámaras de las estaciones de carga de vehículos eléctricos en condiciones de rociado de agua IPX4.

Normas y certificaciones

Diseñados y fabricados de conformidad con:

IEC60529:2013 Grados de protección proporcionados por el recinto (código IP) ¢ IPX4

Descripción general del equipo

Este sistema cuenta con un control central inteligente basado en PLC con funcionamiento de pantalla táctil y configuración de parámetros.5) dispuestos en una matrizLos ángulos de rociado ajustables permiten pruebas de resistencia al agua integrales en estaciones de carga de diversas especificaciones, lo que lo hace ideal para organizaciones de pruebas de terceros y laboratorios de fábrica.

Especificaciones técnicas

Punto de trabajo	Parámetros
Fuente de alimentación	AC380V 50Hz, 15 kW, con interruptor de aire de protección contra fugas
Tamaño de la muestra	Se aplicará el procedimiento de ensayo de la norma:
Norma de ensayo	Prueba de lluvia IEC60529-2013, IPX4
Parámetros de las boquillas	Diámetro exterior: Ф102 mm Diámetro de la tapa esférica: SФ75,5 mm Agujero en el centro: 1 Dos anillos interiores: 24 agujeros, con una distancia de 30° Cuatro anillos exteriores: 96 agujeros, con una distancia de 15° Total de agujeros: 121 Diámetro del agujero: Ф0,5 mm Material: latón

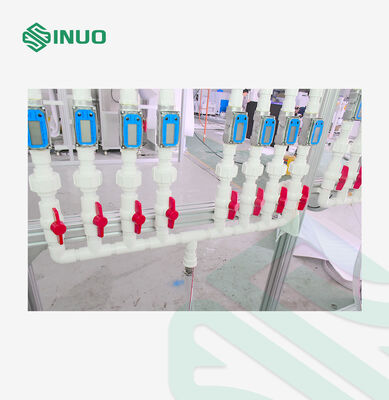

Tasa de flujo	10 L/min ± 5% por boquilla, controlada por un caudalímetro El caudal total se puede ajustar directamente mediante pantalla táctil
Distancia de lluvia	Distancia mínima entre la boquilla y la muestra: 0,3 ∼ 0,5 m (por norma)
Dirección de rociado	Ángulo de la boquilla ajustable manualmente a la superficie de la muestra

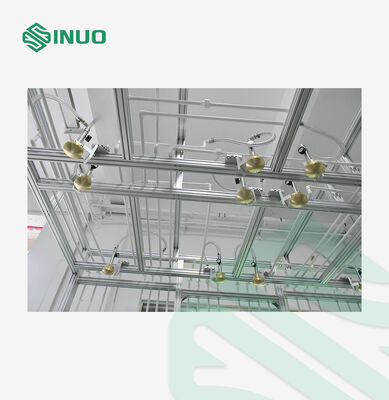

Instalación de las boquillas	Las boquillas situadas en la parte superior de la cámara, inclinadas 45° hacia abajo (regulables) 6 filas * 4 columnas de matriz
Indicador de presión	0 ̊1 MPa, visibles
Duración del ensayo	0.01 s 999,9 min, programable
Sistema de suministro de agua	Fumigación de agua suministrada desde el depósito de agua mediante una bomba de marca Agua recogida y reciclada a través del sistema de circulación Sistema de circulación de agua construido por el usuario
Sistema de control	Mitsubishi PLC con interfaz de pantalla táctil y visualización de medidor de flujo Duración del ensayo y caudal total de agua ajustable mediante pantalla táctil Disponible el modo de funcionamiento manual y automático
Registro de fugas	Inspección manual
Manejo de muestras	Muestra cargada/descargada por montacargas
Protección de la seguridad	Protección de la secuencia de fases, protección contra fugas, protección contra cortocircuitos, protección contra operaciones anormales

Imágenes del producto
