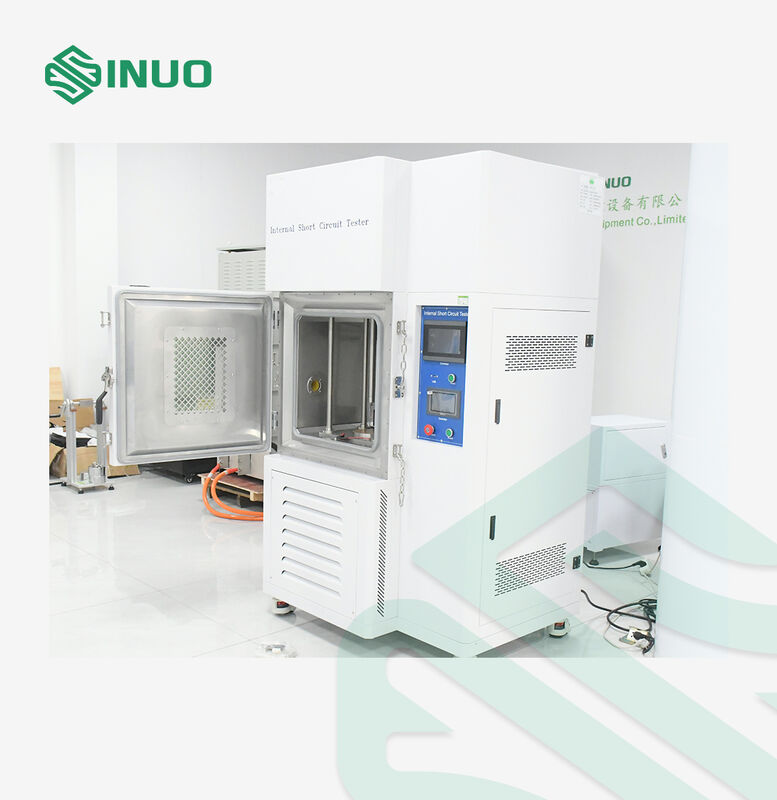

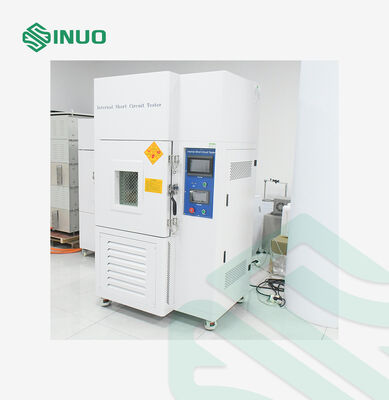

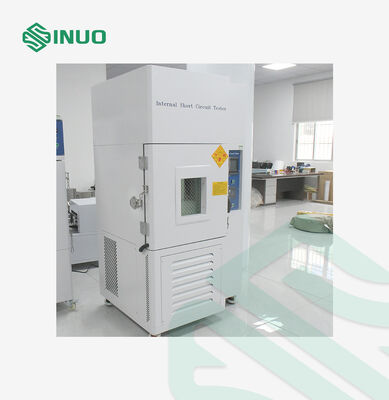

Equipo de prueba de cortocircuito interno de baterías de iones de litio según IEC 62133-2

Parámetros técnicos principales de la cámara de control de temperatura

1

Rango de temperatura

 0 ~ 100℃

2

Precisión de análisis

0.1℃

3

Fluctuación de temperatura

±2.0℃

4

Baja temperatura

0℃

5

Velocidad de calentamiento

Promedio 3℃/min (de 0℃ a 100℃, sin carga no lineal)

6

Velocidad de enfriamiento

Promedio 1℃/min (de 100℃ a 0℃, sin carga no lineal)

​

7

Calentador

Calentador eléctrico tipo aleta con tubo de calor de acero inoxidable

8

Sistema de circulación de suministro de aire

Sistema de circulación de aire por convección

9

Dispositivos de seguridad

Alarma de sobretemperatura, protección contra sobrecarga MCCB, etc.

10

Material aislante

Espuma de poliuretano rígida + lana de vidrio comprimida de alta eficiencia

11

Termostato

Controlador TEMMI importado de Corea

12

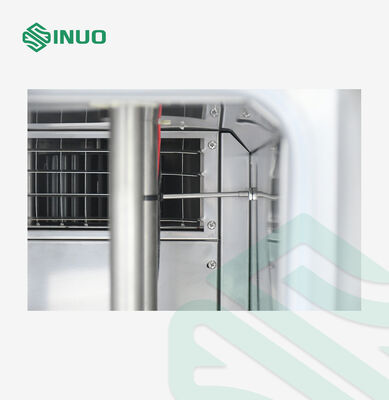

Tamaño de la cámara interior

Ancho 400 * Alto 500 * Profundidad 500 mm

13

Material de la cámara interior

Placa de acero inoxidable espejo, refuerzo inferior

14

Tamaño de la cámara exterior

Ancho 1200 X Alto 2000 X Profundidad 1000 MM;

15

Material de la cámara exterior

Tratamiento de pintura de acero laminado en frío

Parámetros técnicos principales del sistema de prueba de fuerza

1

Rango de fuerza

1kg-200kg

2

Unidad

Kg/N/Lb

3

Carrera de compresión

0~300MM

4

Precisión de visualización de fuerza

1N

5

Resolución

1/10,000

6

Precisión de fuerza

 ≤0.5％

7

Precisión de visualización de velocidad

1mm

8

Tipo de accionamiento

Accionamiento por servomotor

9

Velocidad de compresión

La velocidad de compresión es ajustable. La velocidad del primer punto de contacto durante la

compresión se puede establecer en 1.5 cm/s; el rango de velocidad del proceso de prueba es de 0.01~900 MM/MIN (ajustable, 0.1~1.5 CM/S)

10

Tamaño de la cabeza de compresión

10*10*5mm o 10*10*2mm

11

Material de la cabeza de compresión

Una pieza de caucho de nitrilo (NBR, lado 10 mm, grosor 2 mm) y

acrílico (acrílico, lado 5 mm, grosor 2 mm)

12

Material del banco de trabajo de compresión

Placa de aleación de aluminio o placa de acero inoxidable 316, resistente a la corrosión

13

Tamaño de batería adecuado

300 X 300 X 300 mm (Ancho x Profundidad x Alto)

14

Ventana de visualización

Vidrio a prueba de explosiones de 300 X 300 mm

15

Salida de suministro de aire

Hay dos rejillas de ventilación de suministro de aire en el lado izquierdo de la caja.

16

Iluminación

Hay una lámpara de iluminación dentro de la caja, que puede iluminar todo el espacio de prueba.

17

Rango de recolección de voltaje

0-100V, frecuencia de adquisición 100HZ/segundo

18

Resolución de voltaje

0.1mv

19

Frecuencia de adquisición de voltaje

100/s

20

Rango de deformación

0-300MM

21

Plano de prueba máx.

300X300MM

22

Fuente de alimentación

220V 50HZ

23

Potencia

2.0KW

24

Peso de la máquina

Aprox. 350 KG
