Equipo de prueba de extracción del conector de carga de vehículos eléctricos Máquina de prueba de extracción del enchufe de vehículos eléctricos

Equipo de prueba de extracción del conector de carga de vehículos eléctricos Máquina de prueba de extracción del enchufe de vehículos eléctricos

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1013
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	30 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Tabla aplicada:

Cuadro 5

Figuras aplicadas:

Fig13, fig14

Estándar aplicado:

CEI 62196-1

Cláusulas aplicadas:

Cláusula 14.1.5, 14.1.6

Configuración del peso:

165-750N

Método de operación:

Operación manual

Estación de prueba:

Estación única

Tapones de prueba:

Personalizado

Detalles de empaquetado:

caja de madera contrachapada

Capacidad de la fuente:

30 juegos/mes

Resaltar:

Equipo de prueba de conector EV de operación manual

Probador de conectores de carga de vehículos eléctricos con configuración de peso de 165-750N

Prueba de estación única Aparato de prueba IEC 62196-1

Descripción del producto

Equipo de prueba de extracción de conectores de carga para vehículos eléctricos IEC 62196-1

Este equipo de prueba especializado mide la fuerza de extracción requerida al desconectar los enchufes de prueba de los enchufes de carga de vehículos eléctricos y los dispositivos de enclavamiento, lo que garantiza el cumplimiento de las normas de seguridad internacionales.

Normas de cumplimiento

Cumple con IEC 62196-1:2022 cláusula 14.1.5, 14.1.6, fig13, fig14

Descripción general del equipo

Diseñado para verificar la fuerza de extracción cuando se retiran los enchufes de prueba de las tomas de corriente y los mecanismos de enclavamiento, lo que garantiza el rendimiento y la seguridad adecuados del conector.

Especificaciones técnicas

Los enchufes de prueba cuentan con contactos finamente rectificados de acero endurecido con una rugosidad superficial que no supera los 0,8 µm sobre su longitud activa. Los contactos están espaciados a distancias nominales con una tolerancia de ±0,05 mm.

Las dimensiones de los contactos de los enchufes o las distancias entre las superficies de contacto para otros tipos de enchufes cumplen con las dimensiones mínimas especificadas en las hojas de normas relevantes, con una tolerancia de +0,010 mm.

Nota:Los enchufes de prueba no están incluidos con este aparato. Utilice los enchufes de prueba solicitados por separado como se indica a continuación:

No	Estándar	Número de figura	Nombre	CANT.
1	IEC62196-2/Ed.3/CDV (C) IEC(E)	HOJA ESTÁNDAR 2-I hoja 1	Enchufe de prueba: 32A, 250 V CA ENTRADA DE VEHÍCULO	1
2	IEC62196-2/Ed.3/CDV (C) IEC(E)	HOJA ESTÁNDAR 2-Ilb hoja 1	Enchufe de prueba: 63 A, 480 V TRIFÁSICO O 70 A, 250 V MONOFÁSICO	1
3	IEC62196-2/Ed.3/CDV (C) IEC(E)	HOJA ESTÁNDAR 2-Ild hoja 1	ENTRADA DE VEHÍCULO de prueba: 63 A, 480 V TRIFÁSICO O 70 A, 250 V MONOFÁSICO	1
4	IEC62196-2/Ed.3/CDV (C) IEC(E)	HOJA ESTÁNDAR 2-Ilf hoja 1	ENTRADA DE VEHÍCULO de prueba: 63 A, 480 V TRIFÁSICO O 70 A, 250 V MONOFÁSICO	1
5	IEC62196-2/Ed.3/CDV (C) IEC(E)	HOJA ESTÁNDAR 2-Illa hoja 1	Enchufe de prueba: 16 A, 250 V MONOFÁSICO ENCHUFE CON 1 CONTACTO PILOTO	1
6	IEC62196-2/Ed.3/CDV (C) IEC(E)	HOJA ESTÁNDAR 2-Illa hoja 3	ENTRADA DE VEHÍCULO de prueba: 16A, 250V ENTRADA DE VEHÍCULO MONOFÁSICA CON 1 CONTACTO PILOTO
7	IEC62196-2/Ed.3/CDV (C) IEC(E)	HOJA ESTÁNDAR 2-Illb hoja 1	Enchufe de prueba: 32 A, 250 V MONOFÁSICO ENCHUFE CON 2 CONTACTOS PILOTO	1
8	IEC62196-2/Ed.3/CDV (C) IEC(E)	HOJA ESTÁNDAR 2-Illb hoja 3	ENTRADA DE VEHÍCULO de prueba: 32A, 250V ENTRADA DE VEHÍCULO MONOFÁSICA CON 2 CONTACTOS PILOTO
9	IEC62196-2/Ed.3/CDV (C) IEC(E)	HOJA ESTÁNDAR 2-Illc hoja 1	Enchufe de prueba: 63 A, 480 V TRIFÁSICO ENCHUFE CON 2 CONTACTOS PILOTO	1
10	IEC62196-2/Ed.3/CDV (C) IEC(E)	HOJA ESTÁNDAR 2-Illc hoja 3	ENTRADA DE VEHÍCULO de prueba: 63 A, 480 V ENTRADA DE VEHÍCULO TRIFÁSICA CON 2 CONTACTOS PILOTO
11	IEC62196-3/Ed.2/CDV (C) IEC(E)	HOJA ESTÁNDAR 3-Ib Hoja 1	CONECTOR DE VEHÍCULO de prueba	1
12	IEC62196-3/Ed.2/CDV (C) IEC(E)	HOJAS ESTÁNDAR CONFIGURACIÓN BB ACOPLADOR DE VEHÍCULO 250 A 900 V CC HOJA ESTÁNDAR 3-Iia Hoja 1	CONECTOR DE VEHÍCULO de prueba	1
13	IEC62196-3/Ed.2/CDV (C) IEC(E)	HOJA ESTÁNDAR 3-IIIa Hoja 2	ENTRADA DE VEHÍCULO de prueba	1
14	IEC62196-3/Ed.2/CDV (C) IEC(E)	HOJA ESTÁNDAR 3-Iva ENTRADA DE VEHÍCULO MODOS 2, 3 Y 4 Hoja 2	ENTRADA DE VEHÍCULO de prueba	1
15	IEC62196-3/Ed.2/CDV (C) IEC(E)	HOJA ESTÁNDAR 3-Ivb ENTRADA DE VEHÍCULO TODOS LOS MODOS Hoja 1	ENTRADA DE VEHÍCULO de prueba	1

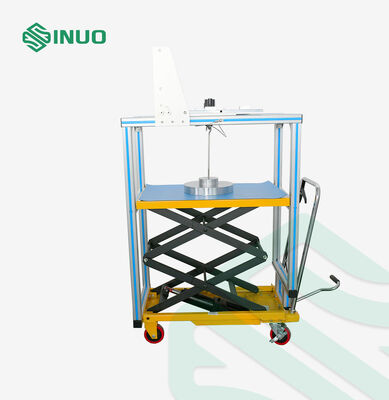

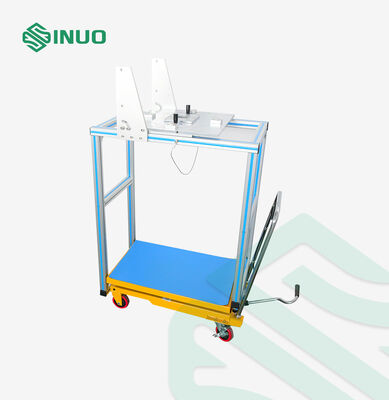

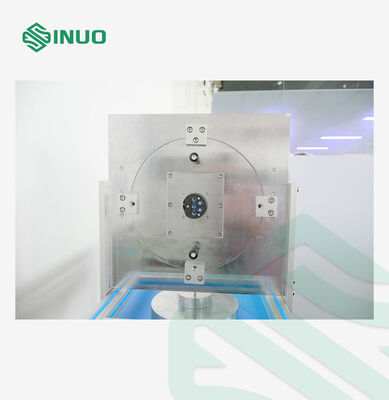

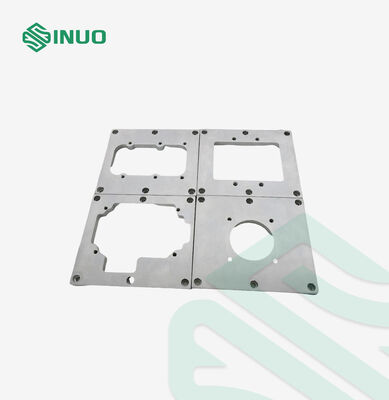

Imágenes del producto
