Sistema de prueba integral para pistola de carga de CA, Máquina de prueba de conector de vehículos eléctricos de CA

Sistema de prueba integral para pistola de carga de CA, Máquina de prueba de conector de vehículos eléctricos de CA

Nombre De La Marca:	Sinuo
Número De Modelo:	SNEQ08
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	20 sets/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Rango de prueba de resistencia:

1 - 5000Ω

Rango de prueba de termistor:

100 - 50,000Ω

Rango de soporte de voltaje:

AC 0-5KV/DC 0-6KV

Voltaje de prueba de aislamiento:

DC 100 - 1000V

Rango de resistencia a aislamiento:

1mΩ - 1gΩ

Método de entrada de datos:

Escáner (código de código de barras/QR)

Sistema de control:

PLC + PC industriales

Integración informática:

Admite la integración de MES (opcional)

Suministro de aire:

0.6 MPa

Rango de resistencia incorporado:

1–5000 Ω

Enchufe de CA de 16 A.:

RC no presionado: 680Ω, RC+R4 presionado: 3,38 kΩ

Enchufe de CA de 32 A.:

RC no presionado: 220Ω, RC+R4 presionado: 3,52 kΩ

Enchufe de CA de 63A:

RC no presionado: 100Ω, RC+R4 presionado: 3,4 kΩ

Dimensiones:

Ancho 900 × Fondo 800 × Alto 1800 mm

Peso:

300 kilos

Detalles de empaquetado:

Caja de madera contrachapada

Capacidad de la fuente:

20 sets/mes

Descripción del producto

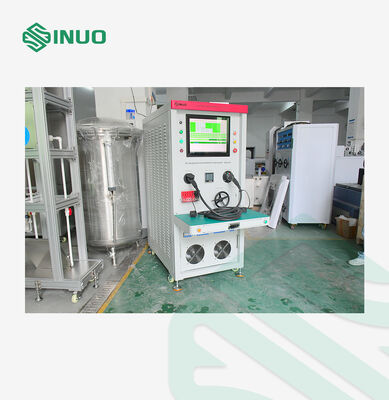

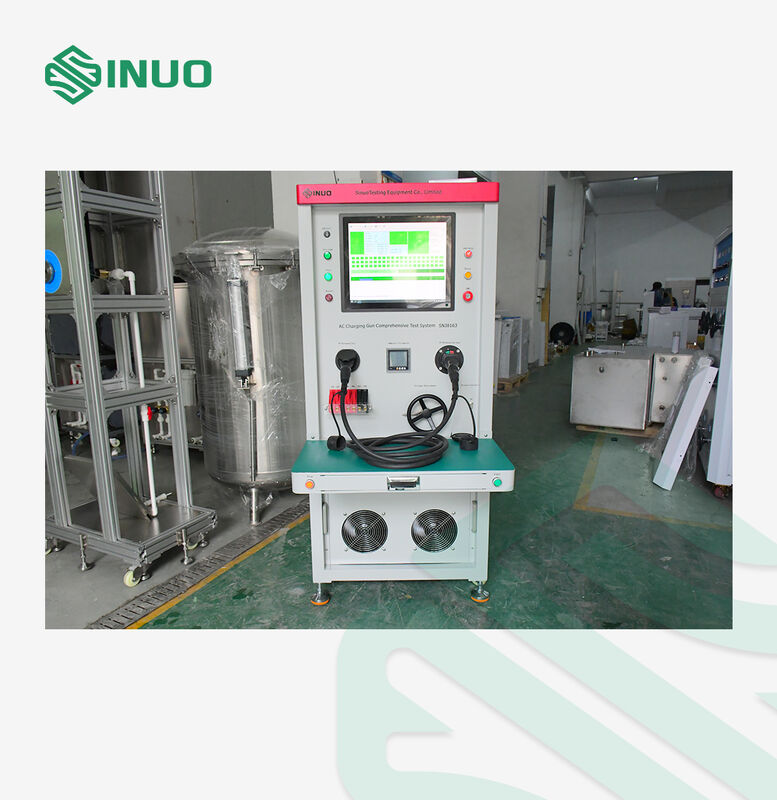

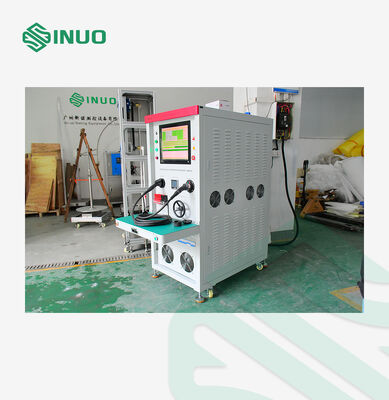

Sistema de prueba integral para conectores de carga AC, máquina de prueba de conectores EV

Este sistema de prueba se utiliza principalmente para la inspección funcional de enchufes de CA de acuerdo con los estándares chinos (GB), europeos (UE) y estadounidenses (UL). A cada enchufe se le puede asignar un código QR único, y los resultados de la prueba se guardan automáticamente en informes. Los resultados aprobados se pueden imprimir directamente. Todas las funciones se prueban automáticamente en una sola ejecución, lo que proporciona alta eficiencia y ahorro de mano de obra, lo que lo hace adecuado para la inspección completa de producción en masa en fábricas.

Funciones de prueba

Pruebas de rotura, continuidad, cortocircuito y secuencia de cableado para cada cable individual
Prueba de resistencia de continuidad del conductor principal
Medición de resistencia incorporada (incluidos los estados presionados y sin presionar de los interruptores de botón)
Verificación de la capacidad de transporte de corriente y medición de la caída de tensión
Prueba de aislamiento entre cables
Prueba de rigidez dieléctrica (alto voltaje) entre cables
Prueba de cables de termopar

Especificaciones técnicas

Fuente de alimentación	CA monofásica 220V / 50Hz
Suministro de aire	0,6 MPa
Sistema de control	PLC + PC industrial

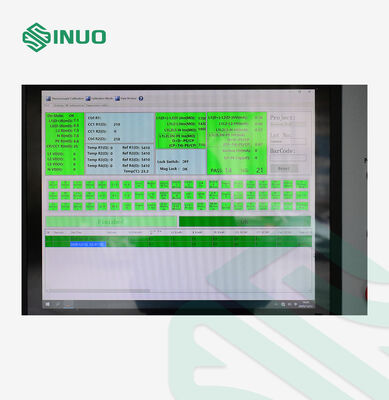

Escaneo de código de barras	El dispositivo viene con un escáner para leer códigos de barras o códigos QR en las muestras de prueba. Escanee el producto antes de la prueba; después de la prueba, el código escaneado se asocia automáticamente con el registro de la prueba, lo que permite la trazabilidad.
Pruebas de continuidad de cables	Las pruebas de rotura, continuidad, cortocircuito y secuencia de cableado se realizan mediante el escaneo de entrada/salida del PLC. El PLC determina automáticamente si se aprueba o no.
Rango de resistencia incorporado	1–5000 Ω, Precisión: 1% Se pueden establecer límites superior e inferior para determinar la calidad del producto.
Resistencia CC y PE (botón pulsado / no pulsado)	Enchufe de CA de 16 A: No presionado RC: 680Ω, Presionado RC+R4:3,38 kΩ Enchufe de CA de 32 A:No presionado RC: 220Ω, Presionado RC+R4:3,52 kΩ Enchufe de CA de 63 A:No presionado RC: 100Ω, Presionado RC+R4:3,4 kΩ La precisión de la medición de la resistencia debe alcanzar el 1%–2%.
Rango de prueba del termistor	100–50.000 Ω, Precisión: 2% Se pueden establecer límites superior e inferior para determinar la calidad de la continuidad.
Prueba de capacidad de transporte de corriente y caída de tensión	Mide la caída de tensión a través de los conectores en condiciones de corriente nominal y sobrecarga. Transformador ajustable trifásico incorporado: salida de 0-380 V, carga trifásica ajustable 0-35 A. Rangos de prueba admitidos: 3,3 kW monofásico de 16 A 7,4 kW monofásico de 32 A 11 kW trifásico de 16 A 22 kW trifásico de 32 A
Prueba de resistencia de aislamiento	Monofásico: L-N, L-E, E-N Trifásico: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parámetros: Tensión de prueba: CC 100–1000V (ajustable) Límite inferior: 1 M–1 GΩ (ajustable) Precisión: ±5% Alarma cuando la resistencia < valor establecido
Prueba de rigidez dieléctrica (Hi-Pot)	Monofásico: L-N, L-E, E-N Trifásico: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parámetros: Tensión de prueba: CA 0–5 kV / CC 0–6 kV (ajustable) Límite de corriente de fuga: CA 0,1–20 mA, CC 0,01–5 mA Precisión: ±1,5% + 3 dígitos Visualización digital de la tensión, ajuste programable automático Alarma si la corriente de fuga excede el valor establecido
Estación de prueba	Estación única, un producto por prueba

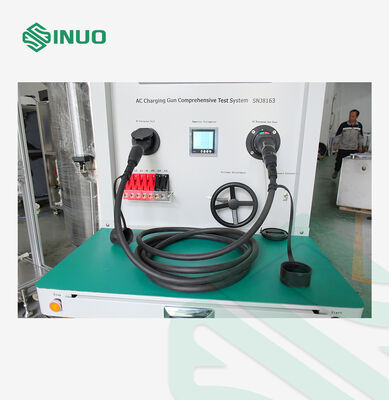

Soportes de enchufe	Soporte de enchufe de vehículo de CA de la UE, soporte de enchufe de pedestal de CA de la UE, soporte de enchufe de CA GB, soporte de enchufe de CA de EE. UU.
Placa trasera	Accesorio de prensado especial que coincide con el producto de prueba, con abrazadera y placa protectora
Altura del zócalo	750–1000 mm, diseño ergonómico

Descripción general del sistema
