Equipo de ensayo de flexión del conector de vehículos eléctricos con servomotor 0-360° con ángulo de flexión ajustable, conforme a la norma IEC 62196-1

Equipo de ensayo de flexión del conector de vehículos eléctricos con servomotor 0-360° con ángulo de flexión ajustable, conforme a la norma IEC 62196-1

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1009
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Estación de prueba:

Estación única

Peso del equipo:

150 kilos

Tarifa de doblez:

0-60 veces/minuto

Ángulo de flexión:

0-360° ajustable

Dimensiones del equipo:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Modo de conducción:

Impulsión del motor servo

fuente de alimentación:

CA220V±10%/50-60Hz

Peso de carga:

La velocidad máxima de la corriente es de 20 N, 25 N, 50 N, 75 N, 100 N, 140 N

Detalles de empaquetado:

Embalaje de exportación

Capacidad de la fuente:

10 juegos por mes

Resaltar:

Equipo de ensayo de flexión de conectores de vehículos eléctricos IEC62196-1

Equipo de ensayo de flexión del conector EV

Descripción del producto

Equipo de ensayo de flexibilidad del conector de carga de vehículos eléctricos

Sistema de ensayo de flexión y flexión

Este sistema de ensayo especializado evalúa la resistencia mecánica y la durabilidad de los conectores de carga de vehículos eléctricos, enchufes industriales, enchufes,y acopladores mediante un análisis exhaustivo del rendimiento de flexión.

Normas de conformidad

Se ajusta a la norma IEC 62196-1:2014, punto 7.11 y punto 7.15
Se ajusta a la norma IEC 60309-1:2012, punto 24.4

Resumen del producto

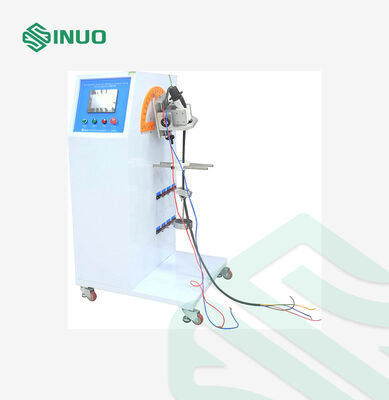

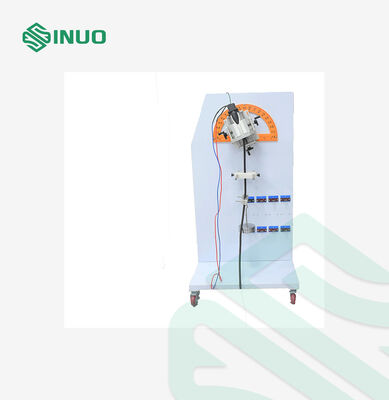

The EV Plug Flexibility Testing Machine is engineered to assess the mechanical integrity of electric vehicle charging connectors at the critical cable entry point—the area most susceptible to repeated bending stresses during real-world operation.

Utilizando una tecnología de servomotor de alta precisión, este sistema impulsa un tocadiscos que oscila las muestras de prueba a través de movimientos controlados izquierda-derecha.El sistema de control inteligente detiene automáticamente el funcionamiento al alcanzar el número de ciclos preestablecidos y proporciona señales claras de finalizaciónEl control servo avanzado garantiza ángulos de oscilación precisos con un desplazamiento lateral mínimo, garantizando la repetibilidad y fiabilidad de los ensayos.

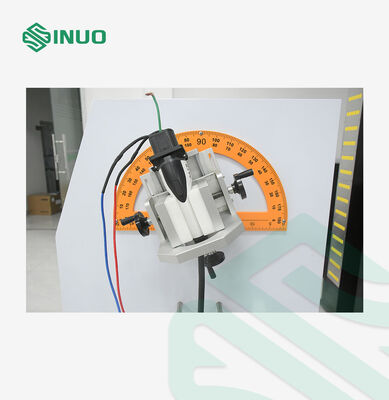

Los ejemplares de gran tamaño se montan de forma segura en placas de aluminio duraderas, con el eje de oscilación alineado con precisión con el punto de entrada del cable.Esta configuración simula con precisión las tensiones reales de aplicación al tiempo que minimiza la tensión innecesaria para la simulación mecánica auténtica.

Diseñado para entornos de prueba exigentes, el equipo funciona con entrada de potencia AC220V ± 10% / 50 60Hz y ofrece un rendimiento estable con una potencia nominal de 3KW.instalaciones de ensayo de conformidad, y departamentos de control de calidad especializados en conectores de vehículos eléctricos y componentes de energía industrial.

Especificaciones técnicas

Parámetro	Especificación
Las dimensiones del equipo	Se aplicarán las siguientes medidas:
Peso del equipo	150 kg de peso
Método de juicio de prueba	Análisis de la señal de conducción de corriente
Control eléctrico	Control integrado inteligente PLC con interfaz táctil HMI de 7 pulgadas
Sistema de accionamiento	Motor de accionamiento por servo
Opciones de peso de carga	Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.
Rango de ángulo de flexión	El valor de las emisiones de gases de efecto invernadero de los vehículos aéreos de las categorías M1 y N2 será el valor de las emisiones de gases de efecto invernadero de los vehículos aéreos aéreos de las categorías M1 y M2.
Capacidad del ciclo de flexión	0-999,999 ciclos preestablecidos (por defecto 20.000 ciclos)
Tasa de flexión	0-60 ciclos/min, totalmente ajustable
Fuente de alimentación de carga	Conexión externa con gabinete de carga opcional con voltaje ajustable (0-250V entre conductores) y corriente ajustable (AC 0-400A)
Encaje de ejemplares	Apego mecánico con posición ajustable del punto de sujeción
