Equipo de ensayo de pulverización de lluvia de los tubos oscilantes IEC 60529 IPX3 IPX4 IPX5 IPX6

Equipo de ensayo de pulverización de lluvia de los tubos oscilantes IEC 60529 IPX3 IPX4 IPX5 IPX6

Nombre De La Marca:	Sinuo
Número De Modelo:	SN4416-1400
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Cámara externa:

L1880*W4200*H2200mm

Cámara interior:

L1400*W1400*H1400mm

Velocidad de tocadiscos:

Se aplicarán las siguientes medidas:

Diámetro de la placa giratoria:

￠200 mm y 600 mm

Apertura del chorro de la boquilla IPX5:

6.3 mm

Abertura del chorro de la boquilla IPX6:

12.5 mm

Flujo de chorro IPX5:

12.5 ± 0.625

Chorro a presión IPX6:

100±5L/min

Detalles de empaquetado:

Embalaje de exportación

Capacidad de la fuente:

10 juegos por mes

Resaltar:

IPX3 IPX4 Equipo de ensayo de rociado de lluvia

Equipo de ensayo de pulverización de lluvia en tubos oscilantes

IPX5 IPX6 Equipo de ensayo de rociado de lluvia

Descripción del producto

Equipo de prueba de rociado de lluvia con tubo oscilante IEC 60529 IPX3 IPX4 IPX5 IPX6

Normas y cláusulas cumplidas

Cumple con IEC60529:1989 +A1:1999 +A2:2013Prueba IPX3, IPX4, IPX5, IPX6, figuras 4 y figura 6.

Descripción general del producto

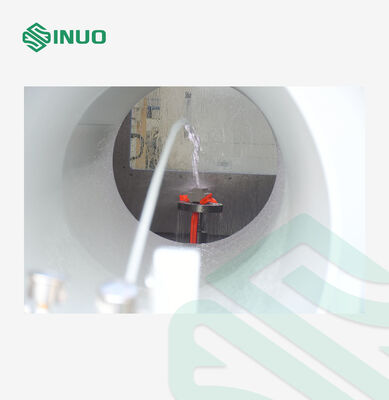

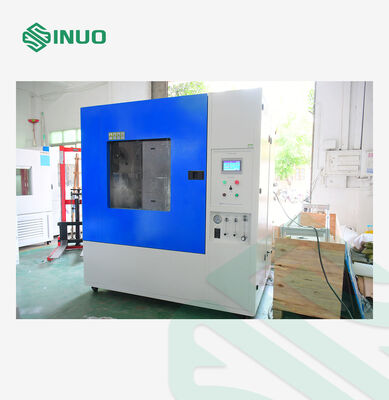

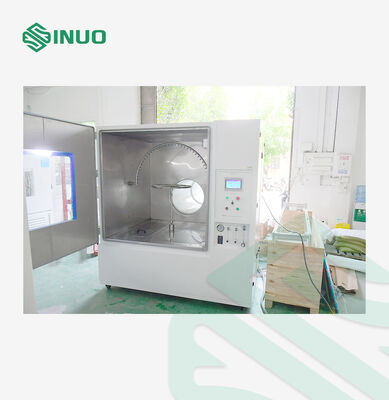

La cámara de prueba de lluvia con tubo oscilante está diseñada para evaluar con precisión el rendimiento de protección contra la entrada de agua de los productos en condiciones IPX3, IPX4, IPX5 e IPX6. Al simular la lluvia natural y los entornos de rociado de agua a alta presión, proporciona una solución de prueba confiable y repetible para evaluar la durabilidad y la seguridad de las carcasas expuestas al agua.

Ampliamente utilizada para iluminación exterior, electrodomésticos, componentes automotrices y carcasas eléctricas, esta cámara ayuda a los fabricantes a identificar riesgos potenciales como la corrosión, la deformación y fallas eléctricas causadas por la penetración de agua. Cumple con los estándares internacionales del código IP, admite la validación del diseño del producto, el control de calidad y las pruebas de certificación, lo que garantiza que los productos cumplan con los requisitos globales de impermeabilidad antes de su lanzamiento al mercado.

Parámetros técnicos

Parámetros básicos
Tamaño de la cámara interior	L1400W1400H1400mm
Tamaño de la cámara exterior	L1880W4200H2200mm
Dimensiones permitidas de los productos	Longitud y anchura ≤1000mm, altura ≤100mm
Diámetro de la plataforma giratoria	￠200mm y 600mm
Carga máxima de la plataforma giratoria	≤20KG
Tiempo de prueba	0-999 min
Método de ajuste del flujo	Ajuste manualmente el flujo ajustando el medidor de flujo en el panel
Método de rotación de la plataforma giratoria	Siempre positivo / positivo y negativo alternativo
Velocidad de la plataforma giratoria	1-5r/min (ajustable)
Fuente de alimentación para la muestra	Configurado con un enchufe impermeable dentro de la cámara para que el cliente encienda la muestra durante la prueba
Suministro de agua para la prueba	Con un tanque de agua incorporado de aprox. 90L, el agua se puede reciclar
Peso total	Aprox. 450 kg
Lugar requerido en el sitio	4.4m(D)2.2m(W)2.4m(H)

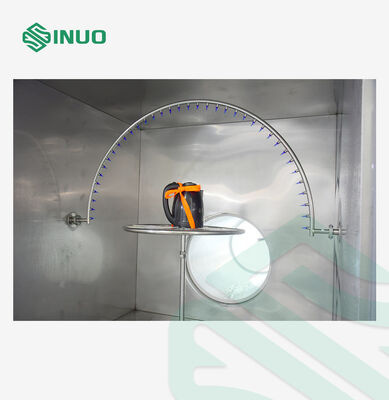

Parámetros de los tubos oscilantes IPX34
Tubo de oscilación	R200 mm y R400mm y R600mm
Espaciamiento de la abertura de pulverización	50 mm
Distancia entre la muestra de la boquilla	Dentro de 200 mm
Ángulo entre dos agujeros	120°(IP3) 180°(IP4)
Presión de pulverización	80-150Kpa
Agujero de aguja	φ0 .4 mm
Velocidad de oscilación	IPX3: 15 veces/min; IPX4: 5 veces/min
Flujo de agua de cada agujero	0.07 L/min +5%
Ángulo de oscilación del tubo oscilante	±60° (IPX3), aproximadamente ±160°(IPX4) (Nota: el estándar requiere IPX3:120°; IPX4: casi 360°, pero debido a que hay una plataforma giratoria debajo del tubo oscilante durante la prueba, por lo que no se pueden lograr 360° durante las pruebas reales, si no hay plataforma giratoria, entonces se pueden lograr 360°)
