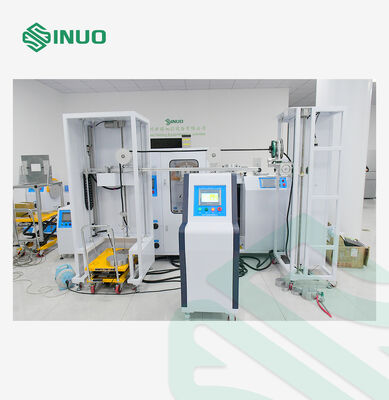

Sistema de ensayo de anclaje de cables IEC 61851-23 EVSE Equipo de ensayo de tracción y torsión de cables

Sistema de ensayo de anclaje de cables IEC 61851-23 EVSE Equipo de ensayo de tracción y torsión de cables

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1007B
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	20 sets/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Tirar Aplicar:

Conozca 160n, 200n, 240n, 250n, 500n especificaciones, realizadas por la superposición de pesos

Aplicar el par:

Reúnase 0.6n • m, 0.7n • m, 1.4n • m, 2.7n • m, 5.4n • m, 11.0n • m, 16.3n • m Especificaciones, rea

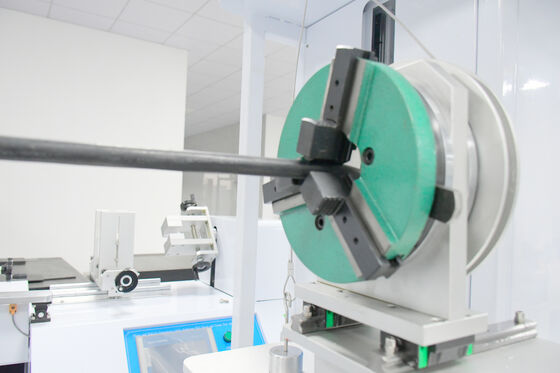

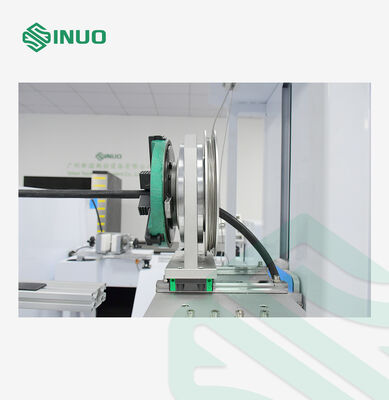

Rueda de par:

R100 mm (ф200 mm) ± 0.5 mm

Frecuencia de tracción:

1 vez/s

Ciclos de extracción:

1-9999999 ciclos

Tiempo de aplicación de par:

0-99H59M59S

Modo de operación de control:

Control automático del PLC, operación de pantalla táctil

Protección contra la falla de energía:

Con la función de memoria de almacenamiento de datos de apagado

Detalles de empaquetado:

Caja de madera contrachapada

Capacidad de la fuente:

20 sets/mes

Resaltar:

Sistema de prueba de anclaje de cable IEC 61851-23

Equipo de prueba de tracción de cable EVSE

Equipo de prueba de torsión para EVSE

Descripción del producto

Sistema de ensayo de anclaje de cables IEC 61851-23 EVSE Equipo de ensayo de tracción y torsión de cables

Estándares y cláusulas cumplidas

Está diseñado y fabricado de conformidad con la norma IEC 61851-23:2023, punto 11.6.102 y la figura 110, la figura 111 y el cuadro 114.

Producto oVersión

El dispositivo de ensayo de fuerza de tracción y par del anclaje de cable (modelo SNQC1007B) es una solución de ensayo de alta precisión diseñada para fabricantes y laboratorios que buscan un cumplimiento confiable de EVSE.Desarrollado estrictamente de acuerdo con la IEC 61851-23:2023, cláusula 11.6.102, este sistema evalúa si los cables de las estaciones de carga AC/DC y las estructuras de anclaje de los vehículos eléctricos pueden soportar fuerzas de tracción y par especificados sin exceder los límites de desplazamiento.

Equipado con control inteligente PLC, aplicación de fuerza impulsada por motor y carga de peso de precisión, el SNQC1007B ofrece resultados de prueba estables, repetibles y altamente precisos.Sus parámetros personalizables, la estructura mecánica duradera y la interfaz de pantalla táctil intuitiva hacen que el funcionamiento sea fácil incluso para los usuarios novatos.

Al simular de forma realista las condiciones de tracción y torsión del mundo real, este aparato garantiza que las estaciones de carga cumplan con estrictas normas internacionales de seguridad.más confiable, y una infraestructura de carga de vehículos eléctricos totalmente compatible.

Parámetro técnico

Contenido del ensayo	Pruebas de tracción y torque de los cables de las estaciones de carga de vehículos eléctricos
Diagrama esquemático de la estructura del equipo
Modo de funcionamiento del mando	Control automático por PLC, funcionamiento por pantalla táctil
Aplicar el par	Se cumplen las especificaciones de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizadas mediante superposición de pesas
Modo de conducción	Eléctrico
Aplica el tirón	Cumplir las especificaciones 160N, 200N, 240N, 250N, 500N, realizadas mediante superposición de pesas
Ciclos de tracción	1-999999 ciclos, puede ser preestablecido, por defecto es 100±1 ciclos
Rueda de par	El valor de las emisiones de CO2 de los vehículos de las categorías M1 y N2 será el valor de las emisiones de CO2 de los vehículos de las categorías M2 y N3.
Frecuencia de tracción	1 vez/s, el tiempo de tracción real se detecta mediante señal eléctrica
Instalaciones	Clamparas universales, un conjunto
Tiempo de aplicación del par	0-99H59M59S, puede ser preestablecido
Protección contra fallos de alimentación	Con función de memoria de almacenamiento de datos con apagado
Configuración adicional	El equipo dispone de una altura de fijación ajustable que oscila entre 500 y 1200 mm (es decir, la posición de salida del cable),que le permita cumplir los requisitos de ensayo de las estaciones de carga con diferentes posiciones de toma de cable.
Cuadro de selección de la correlación de peso

Detalles

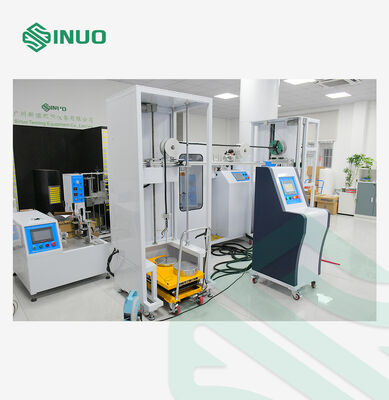

Sistema de ensayo de anclaje de cables IEC 61851-23 EVSE Equipo de ensayo de tracción y torsión de cables 2
