Sistema de ensayo de rociado de agua con boquilla de chorro de componentes de automóviles IPX3·IPX6

Sistema de ensayo de rociado de agua con boquilla de chorro de componentes de automóviles IPX3·IPX6

Nombre De La Marca:	Sinuo
Número De Modelo:	SN4416-1400
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Cámara externa:

L1880*W4200*H2200mm

Cámara interior:

L1400*W1400*H1400mm

Velocidad de tocadiscos:

Se aplicarán las siguientes medidas:

Diámetro de la placa giratoria:

￠200 mm y 600 mm

Soporte de carga máxima de la plataforma giratoria:

≤20kg

Distancia entre la muestra de la boquilla:

Dentro 200m m

Rocíe el espaciamiento de la abertura:

50 milímetros

Ángulo entre dos agujeros:

120°(IP3) 180°(IP4)

Detalles de empaquetado:

Embalaje de exportación

Capacidad de la fuente:

10 juegos por mes

Resaltar:

Probador de rociado de agua para automóviles IPX3

Sistema de ensayo de boquilla de chorro IPX6

Probador de penetración de agua de componentes de automóviles

Descripción del producto

Sistema de ensayo de rociado de agua con boquilla de chorro de componentes de automóviles IPX3·IPX6

Estándares y cláusulas cumplidas

Se ajusta a la norma IEC60529:1989 +A1:1999 +A2:2013Prueba IPX3, IPX4, IPX5, IPX6, figuras 4 y 6.

Resumen del producto

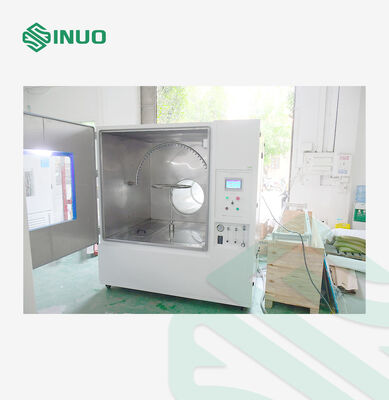

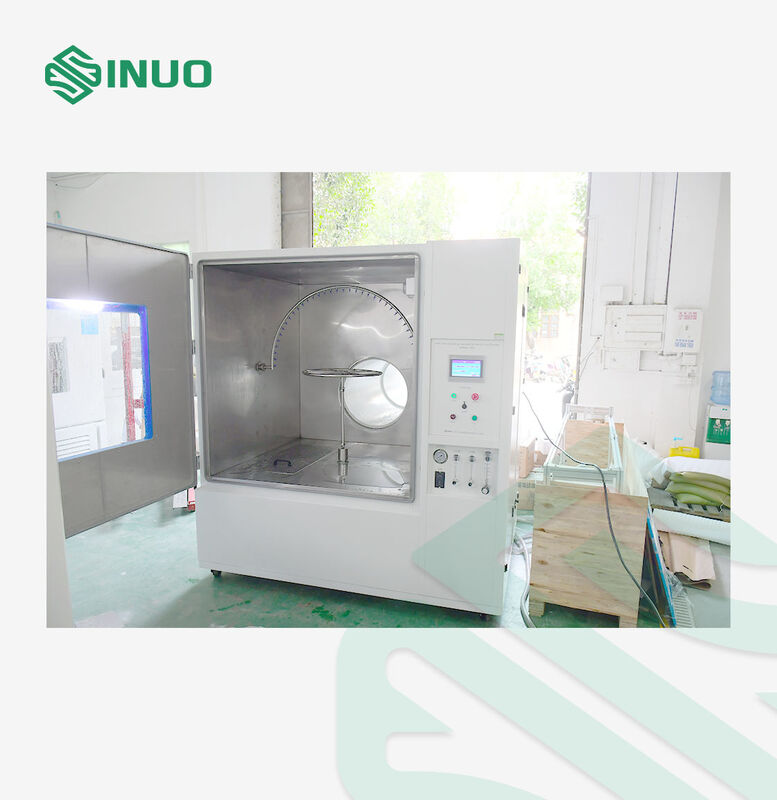

The IPX3–IPX6 Oscillating Tube and Jet Nozzle Waterproof Test Chamber is a high-precision environmental testing system designed to evaluate the water ingress protection performance of electrical and electronic products, de las carcasas y de los componentes.Este equipo simula con precisión las condiciones de lluvia y los fuertes chorros de agua para verificar si los productos cumplen con las calificaciones de impermeabilidad requeridas.

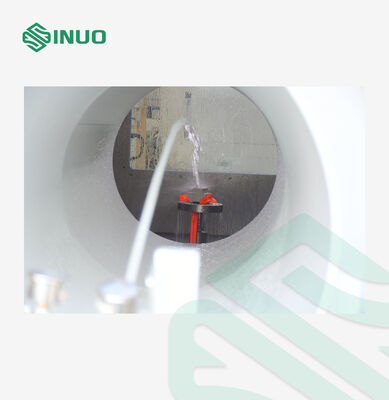

La cámara está equipada con tubos oscilantes para los ensayos IPX3 e IPX4 y boquillas de chorro dedicadas para los ensayos IPX5 e IPX6, lo que garantiza una cobertura completa de las condiciones estándar de rociado de agua.Un sistema de suministro de agua estable, el ángulo de rociado controlado, el caudal ajustable y el plato giratorio giratorio garantizan resultados de ensayo uniformes y repetibles.

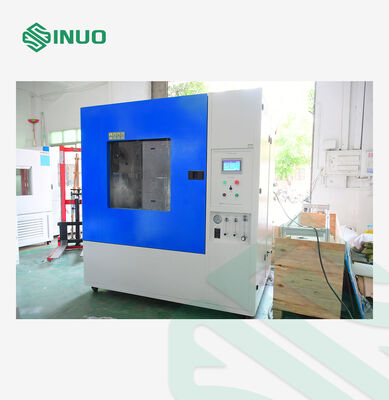

Construido con una robusta carcasa exterior de acero pintado y una cámara interna de acero inoxidable SUS304, el sistema ofrece una excelente resistencia a la corrosión y una durabilidad a largo plazo.Una gran ventana de observación transparente y una iluminación LED incorporada permiten el seguimiento en tiempo real de todo el proceso de ensayo.

Esta cámara de ensayo se utiliza ampliamente para iluminación exterior, electrodomésticos, componentes de automóviles, gabinetes eléctricos y otros productos electrónicos y eléctricos,sirve como una herramienta esencial para la validación del diseño del producto, inspección de calidad, pruebas de certificación y aceptación de fábrica.

Al evaluar con precisión el rendimiento impermeable en entornos simulados de lluvia natural y chorros de agua, la cámara de prueba impermeable IPX3® IPX6 ayuda a los fabricantes a mejorar la fiabilidad del producto,garantizar el cumplimiento de las normas internacionales, y reducir los riesgos de fallas en el campo.

Parámetros técnicos

Condiciones de uso	El usuario garantiza las siguientes condiciones y se completa la conexión correspondiente.
Uso del espacio	El suelo es nivelado, el drenaje es suave, el suelo y las paredes son impermeables, La capacidad de carga del suelo no será inferior a 200 kg/m2 Bien ventilado No hay vibraciones fuertes alrededor del dispositivo No hay un campo electromagnético fuerte alrededor del dispositivo No hay sustancias inflamables, explosivas, corrosivas y polvo alrededor del equipo Se dejará un espacio adecuado de uso y mantenimiento alrededor del equipo: La parte trasera, izquierda y derecha, parte superior del equipo: 800 mm; la parte delantera del equipo: 1400 mm.
Condiciones ambientales	Temperatura: 5°C-35°C Humedad relativa: ≤ 85% Presión del aire: 86 kPa106 kPa
Condiciones de suministro de energía
Voltado y frecuencia	AC400V; 50Hz; cuatro alambres trifásicos + alambre de tierra de protección
El poder	5.0 kW
Resistencia a la puesta a tierra de protección	La resistencia a la puesta a tierra del cable de puesta a tierra de protección es inferior a 4Ω
Interruptor de energía	1El usuario deberá configurar el interruptor de protección contra fugas de la capacidad correspondiente para el equipo en el sitio de instalación.y el interruptor debe utilizarse independientemente del dispositivo. 2Está prohibido usar el interruptor del cuchillo o la toma de corriente. 3El interruptor de aire de protección contra fugas no debe estar a más de 2 metros del equipo.
Fuente de agua	1El usuario debe configurar la fuente de agua para el equipo en el sitio de instalación, la presión del agua no es inferior a 0,2Mpa, y se instala el grifo de 4 puntos. 2La posición del grifo no debe estar a más de 2 metros del equipo. 3La tubería de agua es de tipo DN15, si el conector de suministro de agua del cliente es de otro tipo, el cliente necesita preparar un adaptador.

Parámetros básicos
Dimensiones permitidas de los productos	longitud y anchura ≤ 1000 mm, altura ≤ 100 mm
Tamaño de la cámara exterior	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero.
Tamaño de la cámara interna	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Velocidad del tocadiscos	Se aplicarán las siguientes medidas:
Diámetro del giradiscos	¢200 mm y 600 mm
Método de rotación del giradiscos	Siempre positivo / positivo y negativo alternativo
Portante de carga máxima del giradiscos	No más de 20 kg
Tiempo de prueba	0-999 minutos
Método de ajuste de flujo	Ajuste manual del caudal ajustando el medidor de caudal en el panel

Fuente de alimentación para la muestra	Configurado con una toma de corriente impermeable dentro de la cámara para que el cliente pueda utilizar la energía de la muestra durante el ensayo
Suministro de agua para ensayos	Con un depósito de agua incorporado de unos 90 litros, el agua puede reciclarse
Peso total	Aproximadamente 450 kg.
Lugar del emplazamiento requerido	4.4m ((D) * 2.2m ((W) * 2.4m ((H)

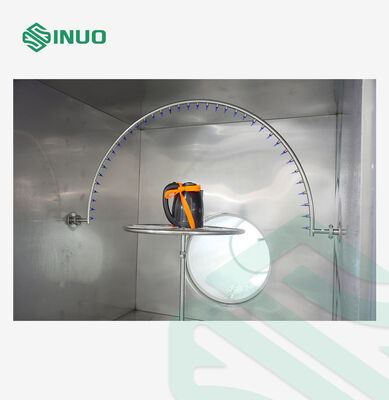

IPX34 Parámetros de los tubos oscilantes
Tubo de oscilación	R200 mm y R400 mm y R600 mm
Distancia entre la muestra de boquilla	Dentro de los 200 mm
Espaciamiento de la apertura de la pulverización	50 mm
Ángulo de oscilación del tubo	± 60° (IPX3), aproximadamente ± 160° ((IPX4) (Nota: la norma requiere IPX3:120°; IPX4: casi 360°, pero debido a que el plato giratorio se encuentra debajo del tubo oscilante durante el ensayo, no se pueden alcanzar 360° durante el ensayo real, si no hay plato giratorio,entonces 360° se puede lograr)
Ángulo entre dos agujeros	120° (IP3) 180° (IP4)
Agujero de aguja	φ0,4 mm
Velocidad oscilante	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Flujo de agua de cada agujero	00,07 L/min + 5%
Presión de rociado	80-150 Kpa
