300kN Crush & Nail Penetration Tester Cámara de prueba de seguridad de la batería

300kN Crush & Nail Penetration Tester Cámara de prueba de seguridad de la batería

Nombre De La Marca:	Sinuo
Número De Modelo:	SN554B-30T
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	1 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Tamaño de batería:

300*300*250mm

Peso de la batería:

18kg-30kg

Espacio de prueba:

1000 × 1000 × 1000 mm (W * D * H)

Dimensiones del equipo:

1200×1500×1850mm

Velocidad de acupuntura de aplastamiento:

0,1-83 mm/s (ajustable)

Estructura del equipo:

Estructura tipo caja

Rango de presión:

1~300kN

Desplazamiento:

0 ̊ 300 mm

Detalles de empaquetado:

Otro

Capacidad de la fuente:

1 juegos/mes

Resaltar:

Prueba de trituración de la batería de 300 kN

Cámara de penetración de uñas de la batería EV

equipo de ensayo de seguridad de las baterías

Descripción del producto

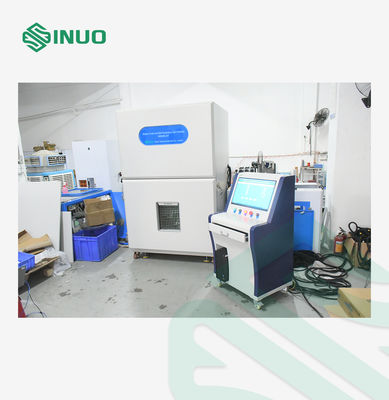

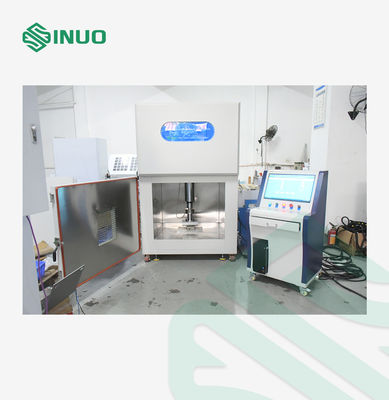

300kN Crush & Nail Penetration Tester Cámara de prueba de seguridad de la batería

Estándares y cláusulas cumplidas

Se ajusta a la norma SAE J2464 (cláusula 4.3.3.1- Prueba de penetración, cláusula 4.3.6.1: Prueba de aplastamiento), prueba de aplastamiento AIS 038 en la página no 79 de 106 cl.no 3.2, Prueba de penetración de uñas en la página n° 101 de la sección 106 del artículo 3.3.2 a), IEC 62133-2012, IS0 12405-4: el vehículo debe estar equipado con una unidad de control de la velocidad.2018, etc.

Descripción general del equipo

La cámara de prueba de aplastamiento de la batería y penetración de uñas es un sistema de pruebas de seguridad de alta precisión diseñado para células individuales y módulos de batería de potencia.Este probador avanzado evalúa con precisión la seguridad de la batería en condiciones extremas., incluidos los escenarios de trituración, deformación y cortocircuito.

Equipado con un control en tiempo real del voltaje, la fuerza, el desplazamiento y la velocidad, el sistema garantiza un control preciso durante todo el ensayo.El software intuitivo le permite establecer condiciones de prueba basadas en la presión, deformación o voltaje individualmente o en combinación y detiene automáticamente el ensayo cuando se cumple cualquier condición.

La placa base de control dedicada registra todos los datos críticos y se comunica instantáneamente con la computadora, lo que permite un fácil seguimiento de datos, comparación y generación de informes.Ideal para fabricantes de baterías y laboratorios de I+D, este probador garantiza el cumplimiento de las normas internacionales de seguridad y proporciona resultados fiables y repetibles.

Parámetros técnicos

Tamaño de la celda de la batería del usuario	Tamaño máximo (longitud x anchura x altura): 300300250 mm, peso: 18-30 kg
Espacio de ensayo	1000 × 1000 × 1000 mm (ancho, profundidad y altura)
El poder	25 kW
Las dimensiones	1200 × 1500 × 1850 mm (ancho, profundidad y altura, dependiendo del diseño real)
Peso (aproximadamente)	800 kg de peso
Puerto de escape de humo	El puerto de escape de humo es de 100 mm de diámetro
Agujero de ensayo	Se abre un agujero de 50 mm en cada lado
Rango de presión	1 ′ 300 kN, alcance máximo del sensor 306 kN
Método de conducción	Servomotor +Acción eléctrica del cilindro
Resolución de la presión	0.01kN
Precisión de la presión	± 1% FS
Tiempo de retención de presión	0~99min59s, puede ajustarse
Velocidad de acupuntura de aplastamiento	0.1-83 mm/s (ajustable)
Precisión de la velocidad	0.1mm/s~5mm/s, precisión ±0.05mm/s; 5mm/s~83mm/s, precisión ±0.1mm/s
Resolución de la velocidad	Se aplican las siguientes medidas:
El desplazamiento	0 ̊ 300 mm
Precisión del desplazamiento	± 0,1 mm
Aguja de acero	1) Especificaciones: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) longitud: L=200 mm 3) Material: Tratamiento térmico del acero 4) Ángulo: 45° a 60° 5) Cantidad: 2 por cada uno
Conversión de unidades	Se aplicarán las siguientes medidas:
Cabeza aplastada	1, R75250 mm semicilindro, fácil de desmontar. 2, 2R75250 mm semicilindro, fácil de desmontar.
Cabeza de trituración plana	Con una cabeza plana para aplastar 1. cabeza de trituración de semicilindro: el radio es de 100 mm, es decir, R100mm * 250mm. 2- La cabeza de aplastamiento plana.

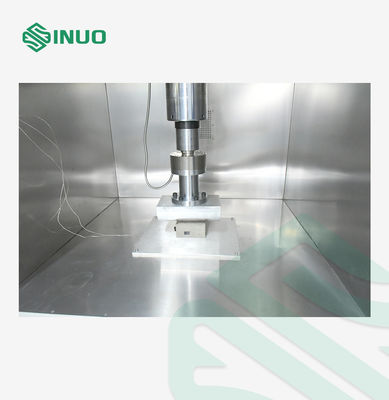

Dirección de la aguja de aplastamiento	Aplastamiento y acupuntura de arriba a abajo
Muestra de fuerza	Display de ordenador
Resolución del sensor	1/10000
Sistema de adquisición de temperatura	Frecuencia de adquisición de temperatura: 100 ms
	Rango de adquisición de temperatura 0+1000°C
	Resolución de la temperatura: 0,1 °C
	Canal de adquisición de temperatura: 2 canales
	Precisión de medición de la temperatura: ±0,5°C
Sistema de adquisición de voltaje	Frecuencia de muestreo de voltaje: 100 ms
	Acceso a las instalaciones eléctricas
	Resolución: 10 mV
	Rango de adquisición de voltaje: 0~100V
	Canal de adquisición de voltaje: 1 canal
longitud de la línea de muestreo	2 metros
Frecuencia de adquisición	≥ 50 Hz
Condición límite	La presión, el voltaje y la deformación se pueden ajustar por separado y controlar simultáneamente.
Estructura del equipo	Estructura tipo caja
Fuente de alimentación	Las demás:
Método de control	Control remoto por ordenador, distancia ≥ 10 m

Detalles

300kN Crush & Nail Penetration Tester Cámara de prueba de seguridad de la batería 0
