EV Charging Connector Withdrawal Force Test Apparatus IEC 62196-1

EV Charging Connector Withdrawal Force Test Apparatus IEC 62196-1

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1013A
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 conjuntos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

PORCELANA

Certificación:

Calibration Certificate (Cost Additional)

Peso principal del cañón de carga de CC:

13,2 kg

Peso principal de la pistola de carga de CA:

9.2 kg

Altura de caída de peso adicional:

5 cm

Peso adicional:

0,8 kg

Método de elevación:

Manual

Método de control:

Manual

Método de reducción de peso adicional:

Manual

Estación de prueba:

Estación individual

Detalles de empaquetado:

Embalaje de exportación

Capacidad de la fuente:

10 conjuntos por mes

Descripción del producto

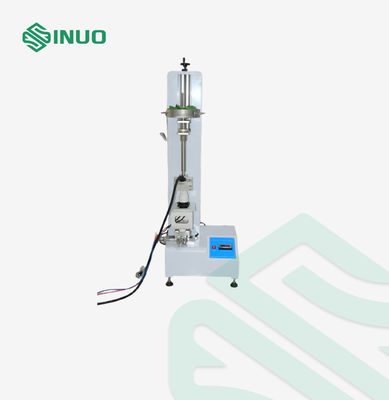

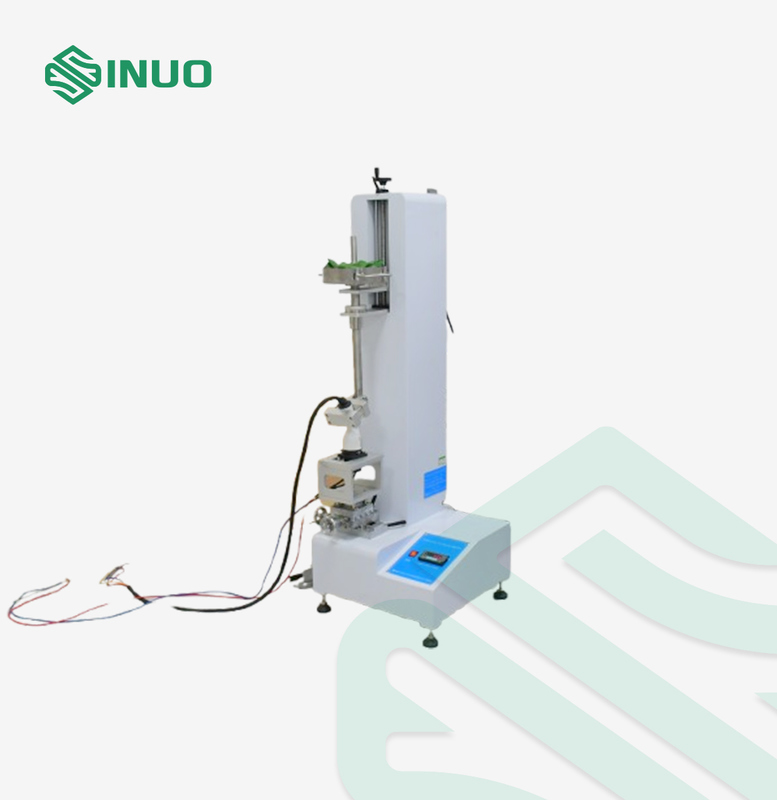

EV Charging Connector Withdrawal Force Test Apparatus IEC 62196-1

Complied Standards & Clauses

This withdrawal force test apparatus is required by IEC 62196-1:2022 clause 16.16.

Product Overview

This EV Charging Gun Withdrawal Force Test Apparatus is designed in compliance with IEC 62196-1:2022 clause 16.16. It accurately measures the maximum force required to insert the charging gun into the socket, ensuring the charging interface is easy to use and meets safety standards.

With a precise impact testing mechanism, the device simulates the standard insertion process, helping manufacturers verify that every charging gun and socket combination provides a smooth and reliable connection. Ideal for EVSE manufacturers, quality control labs, and testing facilities.

Technical Parameters

Test station	Single station
Additional weight drop height	5cm

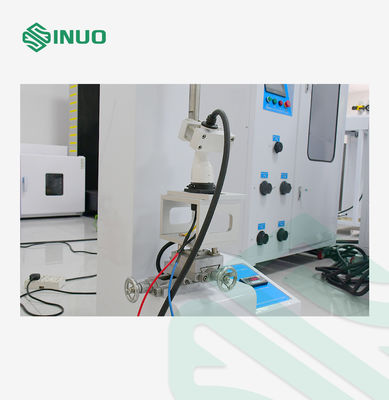

Charging gun’s clamp	Clamping handle, adjustable direction, so that the gun head is vertically downward

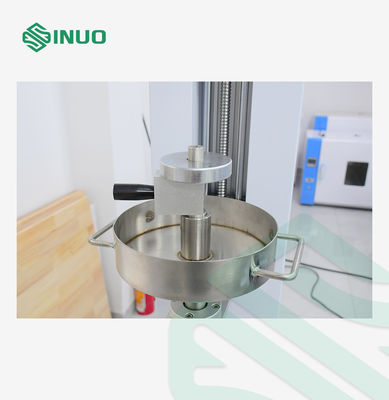

Weight configuration	Main weight of AC charging gun: 9.2kg Main weight of DC charging gun: 13.2kg Additional weight: 0.8kg Note: The weight of the main weight includes the weight of the clamp, guide rod, steel ball basin and charging gun sample. The weight of the main weight without the sample is about 4kg. An additional 10kg steel ball is equipped for fine-tuning the weight to make the entire main weight weight conform to AC or DC. Gun insertion force requirements.
Force monitoring	Pull pressure value sensor and instrument display
Control method	Manual, the instrument displays force value data in real time
Insert initial positioning	Precision slide table and long linear guide bearing positioning
Lifting method	Manual
Additional weight drop method	Manual
