Electric Vehicle Connector Cable Anchorage Pull Force and Torque Test Equipment

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1007
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 conjuntos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Calibration Certificate (Cost Additional)

Modo de conducción:

Motor y cilindro

Método de operación:

Operación del botón

Pesos del esfuerzo de torsión:

6n*1, 7n*1, 12n*1, 15n*1, 23n*1, 110n*1 puede lograr 0.6nm, 0.7nm, 1.2nm, 1.5nm, 2.3nm, 11n.m torque

Pesos de la fuerza del tirón:

40n*1, 50n*1, 60n*1, 100n*2,250n*1 puede lograr 160n, 200n, 240n, 250n, 500n, 600n Fuerza de extracc

Frecuencia del tirón:

1 cycle/s

Brazo de esfuerzo de torsión:

Ф200mm

Peso del equipo:

220 kg

Dimensiones del equipo:

L 1560 mm*W 600 mm*H 1530 mm

Detalles de empaquetado:

Embalaje de exportación

Capacidad de la fuente:

10 conjuntos por mes

Descripción del producto

Electric Vehicle Connector Cable Anchorage Pull Force and Torque Test Equipment

Complied Standards & Clauses

It is designed and manufactured according to IEC62196-1: 2022 clause 25.3 Figure 17 and table 11, IEC60309-1: 2012 clause 23.3, etc..

Product Overview

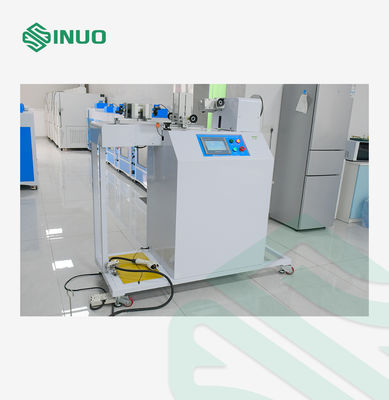

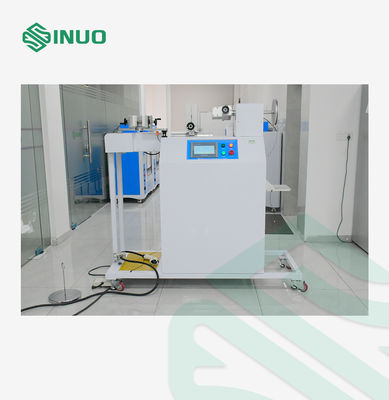

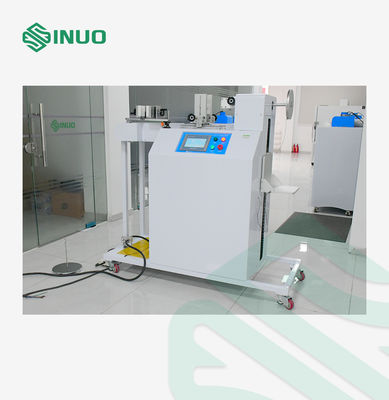

This pull force and torque testing apparatus is designed for evaluating vehicle plugs, socket-outlets, and connectors to ensure they can endure the required mechanical stresses of pulling force and torsional load.

The equipment is developed and manufactured in full compliance with IEC 62196-1:2022 clause 25.3, Figure 17 and Table 11, as well as IEC 60309-1:2012 clause 23.3, among other relevant standards.

The pulling function is performed by a single-phase variable-speed motor that operates an eccentric mechanism, with adjustable motor speed to guarantee precise timing for each applied pull force. Torque is generated by an air cylinder that releases a calibrated torque weight, ensuring consistent and accurate torque measurement.

Technical Parameters

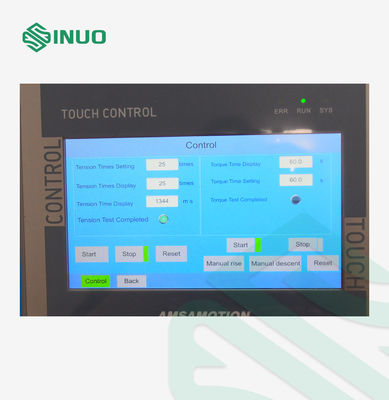

Operation Method	Button operation
Drive Mode	Motor and cylinder
Power Supply	Single phase AC220V±10%, 50/60Hz, 10A
Equipment Dimensions & Weight	L 1560mmW 600mmH 1530mm, approx. 220KG

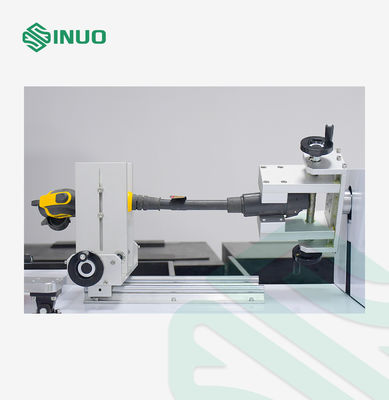

Fixture	One set of universal fixtures
Torque Arm	Ф200mm
Torque Applied Time	0.01S ~ 99 hours 59 minutes 59 seconds, default 1 min
Pull Frequency	1 cycle/s
Pull Cycles	1-999999 cycles, can be preset, default 100 cycles
Pull Force Weights	40N1, 50N1, 60N1, 100N2,250N*1 Can achieve 160N, 200N, 240N, 250N,500N,600N pull force
Torque Weights	6N1, 7N1, 12N1, 15N1, 23N1, 110N1 Can achieve 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m torque

Details

Electric Vehicle Connector Cable Anchorage Pull Force and Torque Test Equipment 0
