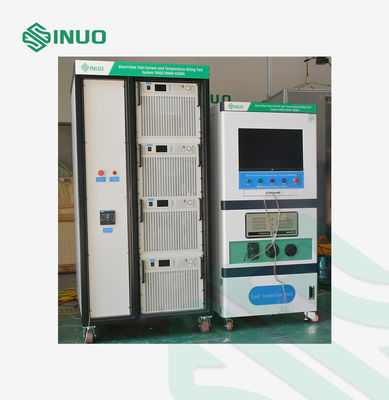

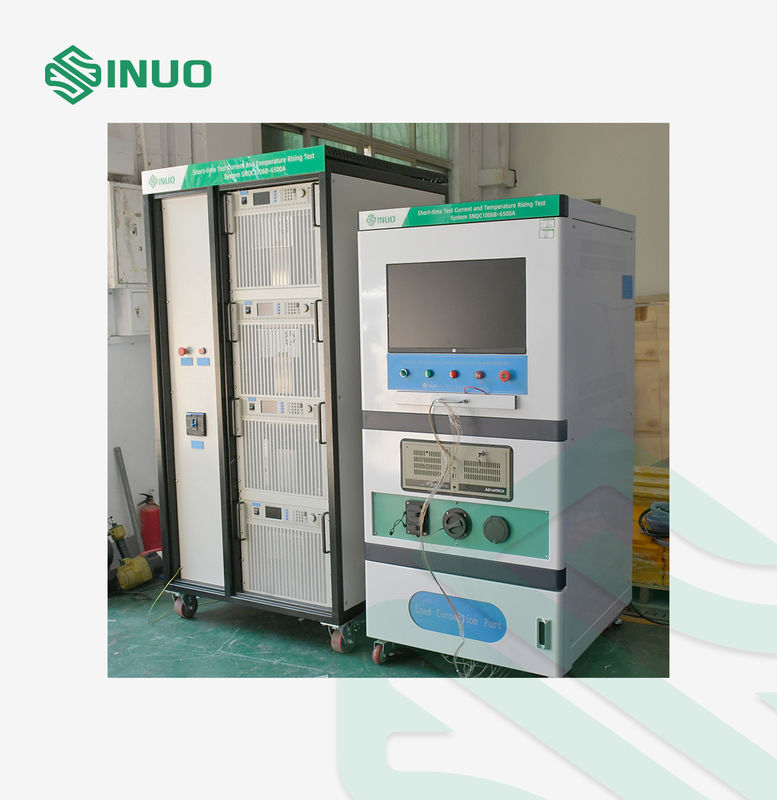

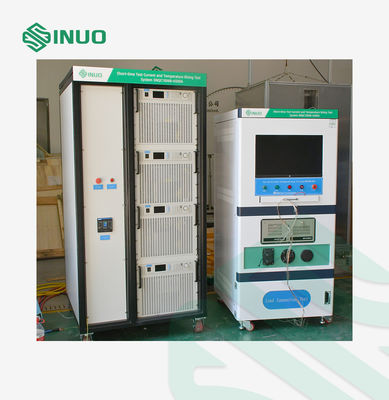

IEC 62916-3 EV Plug and Socket Temperature Rising Test System 6500A

IEC 62916-3 EV Plug and Socket Temperature Rising Test System 6500A

Nombre De La Marca:	Sinuo
Número De Modelo:	Se aplicará el procedimiento siguiente:
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 conjuntos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Calibration Certificate (Cost Additional)

Peso:

400 kg

Dimensiones:

El valor de las emisiones de CO2 de los vehículos de las categorías M1 y N2 incluidos en el anexo I

Puntos de medición de la temperatura:

16 canales

Frecuencia de muestreo:

100 ms hasta 1800s

Rango de ajuste de la subida de temperatura:

0 ̊100°C

Rango de medición de temperatura:

0°260°C

Voltaje de salida máximo:

CC inferior a 15 V de CC

Salida de corriente de prueba ajustable constante:

DC 200 ‰ 6500A

Detalles de empaquetado:

Embalaje de exportación

Capacidad de la fuente:

10 conjuntos por mes

Descripción del producto

IEC 62916-3 EV Plug and Socket Temperature Rising Test System 6500A

Complied Standards & Clauses

This advanced test system is designed in compliance with IEC 62196-1 Ed.4 CDV 2020 (clause 12.3, clause 24, table 10, clause 34.2, 34.4, and 35.4), IEC 62916-2, IEC 62916-3, and other relevant standards.

Product Overview

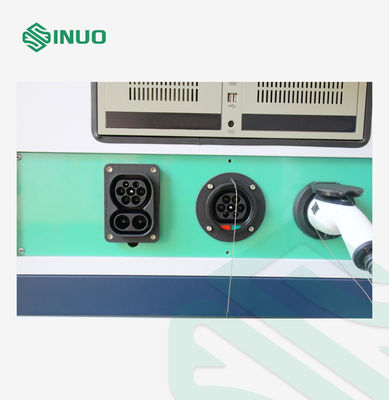

This system is primarily used to assess the temperature rise of electric vehicle plugs and sockets at rated current and to check surface heating of electrical accessories during load connection. It also supports short-duration, high-current withstand testing of ground contacts, ensuring reliable performance and safety verification.

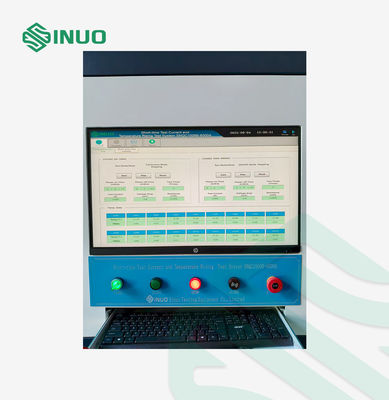

Equipped with proprietary software and computer control, the system enables fully automated test execution and data analysis. Its intuitive operation and precise performance provide an efficient solution for temperature rise assessment and compliance verification of electric vehicle charging interfaces and related components.

Technical Parameters

Output Workstation	1 DC output station
Maximum Output Voltage	DC less than DC 15V
Constant Adjustable Test Current Output	DC 200–6500A
Current Display Accuracy	±(0.25% of reading + 0.25% of range), resolution 1A
Voltage Display Accuracy	±(0.25% of reading + 0.25% of range), resolution 0.01V
Test Current Stability	±(1% of set value + 0.5A), response time approximately 1s
Control Contact Power Supply	Current range AC (0–2) A
Operating Modes	Continuous mode, On/Off mode, Automatic temperature control mode
Continuous On/Off Mode	1. Continuous Mode Test Time: 0.01–99.99 hours 2. On/Off Mode Power On/Off Time: 0.01–99.99 hours 3.On/Off Count: 1–9999 times, stops automatically when the count is reached 4.Current Setting: Programmable control settings (can be configured according to IEC62196, with time and current combinations as shown in the table below)
Automatic Temperature Control Mode	The system can set a stable temperature rise value and automatically find the appropriate current value. • Temperature Rise Setting Range: 0–100°C • Stability Accuracy: ±0.5°C • Automatically calculates the required current for the desired temperature rise
Voltage Display Accuracy	±(0.25% of reading + 0.25% of range), resolution 0.01V
Temperature Measurement Range	0–260°C, Accuracy: ±0.3% of reading + 1°C; Resolution: 0.1°C

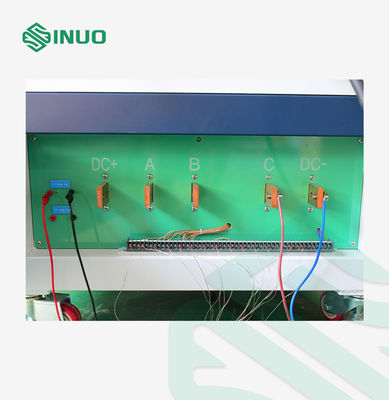

Temperature Measurement Points	16 channels (including 1 point for measuring ambient temperature)
Thermocouple Types Supported	The instrument supports J, K, T, E, S, N, B, R types of thermocouples.
Thermocouple Used for Measurement	USA Ω Company K-type 30AWG fine wire thermocouples, length 2 meters, 20 pieces in total
Control Contact Power Supply	Current range AC (0–2) A
Operating Modes	Continuous mode, On/Off mode, Automatic temperature control mode
Test Current Stability	±(1% of set value + 0.5A), response time approximately 1s
Current Display Accuracy	±(0.25% of reading + 0.25% of range), resolution 1A
