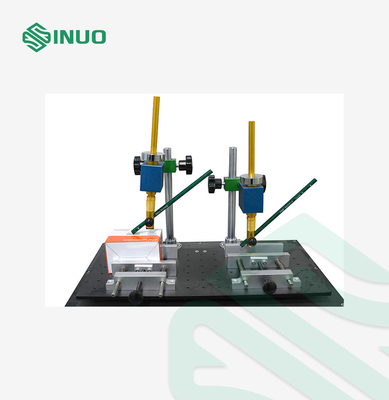

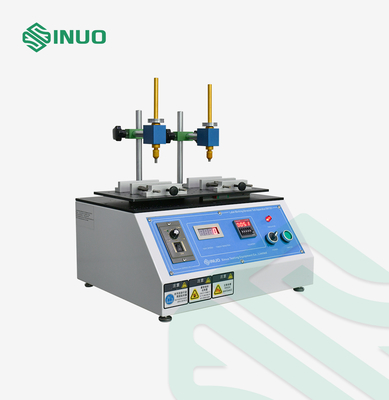

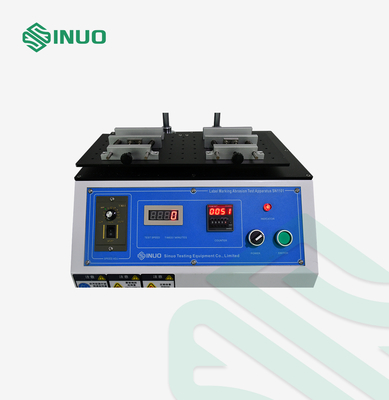

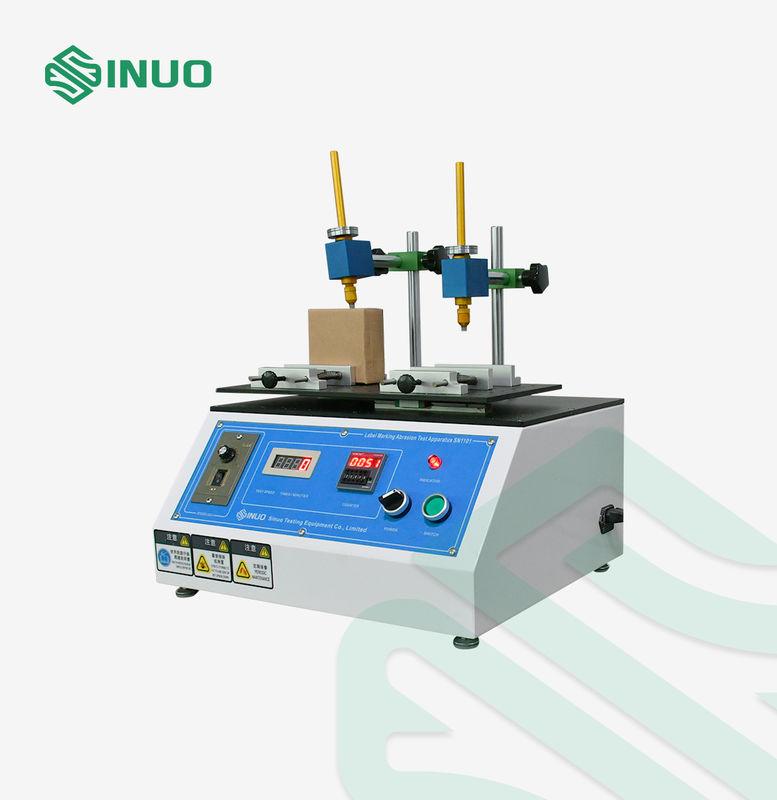

IEC 62196-1 Marcado de etiquetas Aparato de ensayo de abrasión para marcas de conectores de vehículos eléctricos

Nombre De La Marca:	Sinuo
Número De Modelo:	SN1104
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	30 sets/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Calibration Certificate (Cost Additional)

Estación de prueba:

2 estaciones

Modo de conducción:

Eléctrico

Método de control eléctrico:

Control de botones

Muestra que afianza método con abrazadera:

Fijación con abrazadera mecánica

Ciclo de ensayo:

0-9999 ciclos

Velocidad de prueba:

Un ciclo/s

Fuerza:

5±1N

Pistón de ensayo:

NF C 61-314 Figura 4

Detalles de empaquetado:

Caja de cartón

Capacidad de la fuente:

30 sets/mes

Descripción del producto

Aparato de prueba de abrasión de marcado de etiquetas IEC 62196-1 para marcados de conectores EV

Normas y cláusulas cumplidas

Este aparato de prueba de abrasión de marcado de etiquetas cumple con la cláusula 8.7, figura 8 de la norma IEC 62196-1:2022. Se utiliza para verificar la durabilidad del marcado.

Descripción general del equipo

La prueba se realiza frotando el marcado durante 15 s con un trozo de tela de algodón empapado en agua y nuevamente durante 15 s con un trozo de tela de algodón empapado en n-hexano al 95 % (Número de registro del Chemical Abstracts Service, CAS RN, 110-54-3).

La superficie de marcado a probar debe secarse después de la prueba con agua.

El frotamiento debe comenzar inmediatamente después de empapar el trozo de algodón, aplicando una fuerza de compresión de (5 ± 1) N a una velocidad de aproximadamente un ciclo por segundo (un ciclo que comprende el movimiento hacia adelante y hacia atrás a lo largo de la longitud del marcado). Para marcados de más de 20 mm, el frotamiento puede limitarse a una parte del marcado, sobre una trayectoria de al menos 20 mm de longitud.

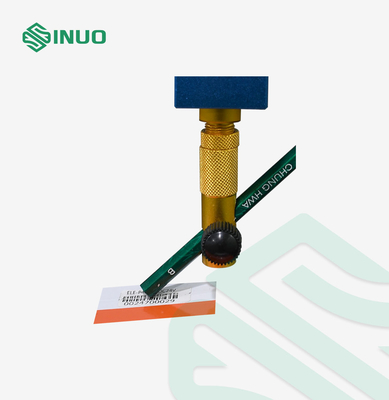

La fuerza de compresión se aplica mediante un pistón de prueba que está envuelto con algodón que comprende algodón hidrófilo cubierto por un trozo de gasa médica de algodón.

El pistón de prueba debe tener las dimensiones especificadas en la Figura 8 y debe estar hecho de un material elástico que sea inerte contra los líquidos de prueba y tenga una dureza Shore-A de 47 ± 5 (por ejemplo, caucho sintético).

Parámetros técnicos

Estación de prueba	2 estaciones
Método de control eléctrico	Control por botón
Modo de accionamiento	Eléctrico
Método de sujeción de la muestra	Sujeción mecánica, la posición del punto de sujeción es ajustable
Ciclo de prueba	0-9999 ciclos, se puede preestablecer
Velocidad de prueba	Un ciclo/s (un ciclo que comprende el movimiento hacia adelante y hacia atrás a lo largo de la longitud del marcado)
Fuerza	5±1N, aplicado por un peso
Pistón de prueba	NF C 61-314 figura 48, rayón, dureza Shore-A 47± 5
