EVSE Aparato de ensayo de fuerza de tracción y par de anclaje de cables IEC 61851-23

EVSE Aparato de ensayo de fuerza de tracción y par de anclaje de cables IEC 61851-23

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1007B
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	20 sets/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

PORCELANA

Certificación:

Calibration Certificate (Cost Additional)

Aplicar el par:

Reúnase 0.6n • m, 0.7n • m, 1.4n • m, 2.7n • m, 5.4n • m, 11.0n • m, 16.3n • m Especificaciones, rea

Tirar Aplicar:

Conozca 160n, 200n, 240n, 250n, 500n especificaciones, realizadas por la superposición de pesos

Frecuencia de tracción:

1 vez/s

Rueda de par:

R100 mm (ф200 mm) ± 0.5 mm

Tiempo de aplicación de par:

0-99H59M59S

Ciclos de extracción:

1-9999999 ciclos

Protección contra la falla de energía:

Con la función de memoria de almacenamiento de datos de apagado

Modo de operación de control:

Control automático del PLC, operación de pantalla táctil

Detalles de empaquetado:

Caja de madera contrachapada

Capacidad de la fuente:

20 sets/mes

Resaltar:

EVSE cable anchorage test apparatus

IEC 61851-23 torque tester

EVSE pull force testing equipment

Descripción del producto

EVSE Aparato de ensayo de fuerza de tracción y par de anclaje de cables IEC 61851-23

Estándares y cláusulas cumplidas

Está diseñado y fabricado de conformidad con la norma IEC 61851-23:2023, punto 11.6.102 y la figura 110, la figura 111 y el cuadro 114.

Producto oVersión

El aparato de ensayo de fuerza de tracción y par del anclaje de cable (modelo SNQC1007B) es una solución de ensayo profesional diseñada de conformidad estricta con la cláusula 11 de la norma IEC 61851-23:2023.6.102Se ha desarrollado específicamente para estaciones de carga AC y DC de vehículos eléctricos.garantizar que el anclaje flexible del cable o el dispositivo de fijación del cable puedan soportar fuerzas de tracción y par especificados sin exceder los límites de desplazamiento.

Este aparato combina el control PLC, el motor y los sistemas de peso de precisión para ofrecer resultados de prueba muy precisos y repetibles.y fácil de usar en pantalla táctil, es una herramienta esencial para los fabricantes, laboratorios y organismos de certificación que se dedican a las pruebas de cumplimiento EVSE.

Al simular las condiciones reales de fuerza de tracción y par, el SNQC1007B garantiza un rendimiento seguro, confiable y conforme a las normas de los cables de las estaciones de carga de vehículos eléctricos.

Parámetro técnico

Punto de trabajo	Especificación
Contenido del ensayo	Pruebas de tracción y torque de los cables de las estaciones de carga de vehículos eléctricos
Control y operación	Control automático por PLC, interfaz de pantalla táctil
Modo de accionamiento	Eléctrico
Niveles de fuerza de tracción	160N, 200N, 240N, 250N, 500N (por medio de pesas)
Niveles de par	0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m (por peso)
Rueda de par	R100 mm (Ø200 mm) ±0,5 mm
Frecuencia de tracción	1 tirón/s (detectado por señal eléctrica)
Ciclos de tracción	1999,999 (preseleccionado, por defecto 100 ± 1 ciclos)
Tiempo de aplicación del par	099 horas 59 minutos 59 segundos (preseleccionado)
Protección contra fallos de energía	Función de memoria de almacenamiento de datos
Instalaciones	Clampada universal (1 juego incluido)
Ajuste de la altura de las fijaciones	500 ‰ 1200 mm
Fuente de alimentación	Las emisiones de gases de efecto invernadero de las instalaciones eléctricas de combustión renovable deberán ser iguales a las emisiones de gases de efecto invernadero de las instalaciones de combustión renovable.
Las dimensiones	En el caso de los vehículos de la categoría M1, la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la
Peso	Aproximadamente 300 kg.
Medio ambiente de trabajo	Temperatura 0°40°C; Humedad 30%~90%

Detalles

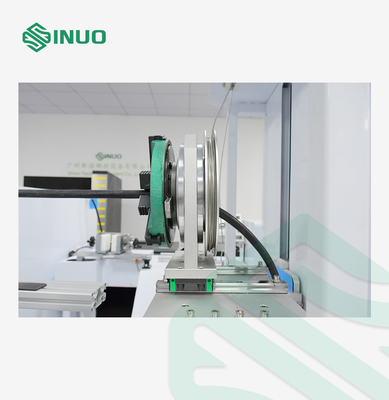

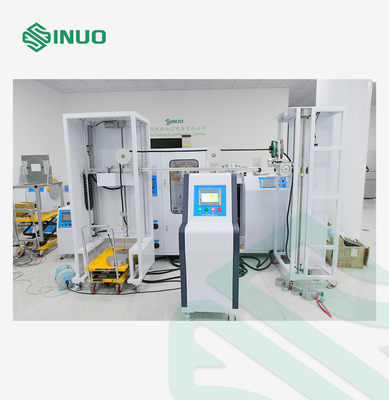

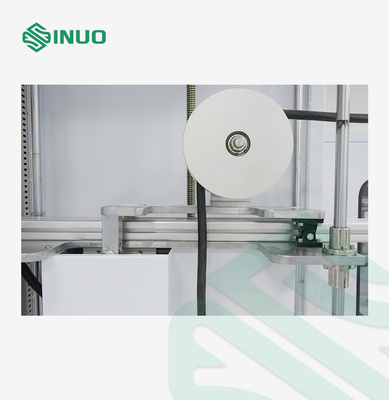

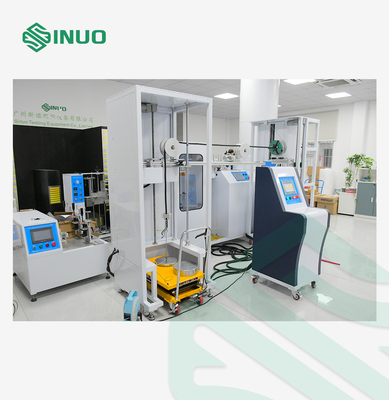

EVSE Aparato de ensayo de fuerza de tracción y par de anclaje de cables IEC 61851-23 0
