Aparato de ensayo de la fuerza de tracción y el par para el anclaje del cable de la estación de carga de vehículos eléctricos

Aparato de prueba de fuerza de tracción y torsión del anclaje del cable de la estación de carga de vehículos eléctricos

Normas y cláusulas cumplidas

Está diseñado y fabricado de acuerdo con la cláusula 11.6.102 y la Figura 110, la Figura 111 y la Tabla 114 de la norma IEC 61851-23:2023.

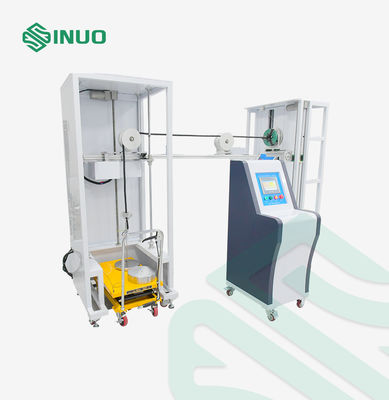

Descripción general del productoEl equipo adopta el control PLC y el accionamiento por motor. Los pesos aplican una fuerza de tracción estable, y el par se genera a través de la combinación de pesos y un brazo de torsión. El sistema permite establecer el número de aplicaciones de fuerza de tracción y la duración de la prueba de torsión. Una vez que se alcanza el número preestablecido de ciclos o la duración, el equipo se detiene automáticamente. Después de la prueba, el desplazamiento máximo admisible del cable del conector de carga del vehículo eléctrico no debe exceder el límite especificado en la norma. Este equipo es compatible con muestras de estaciones de carga equipadas con pistolas de carga de diferentes longitudes de cable.

El anclaje del cable flexible del aparato debe aliviar los conductores en los terminales de la fuerza de tracción y el par. Este dispositivo se utiliza para probar la capacidad del anclaje del cable o del dispositivo de fijación del cable de las estaciones de carga de vehículos eléctricos de CA/CC para soportar la fuerza de tracción y el par especificados.

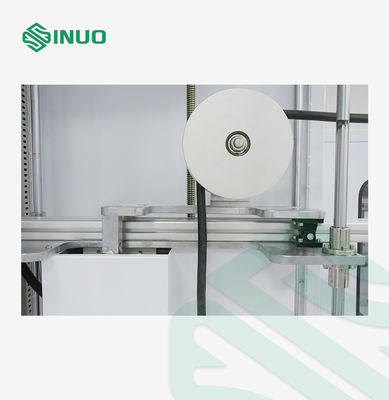

La fuerza de tracción se realiza mediante el uso de un motor para accionar un mecanismo de rueda excéntrica. La velocidad del motor es ajustable para garantizar que la fuerza de tracción se aplique con precisión cada vez. Está equipado con una función de monitoreo para la duración de la fuerza de tracción. El par se aplica mediante una bandeja accionada por motor que levanta un peso; cuando se alcanza el tiempo, la bandeja restablece automáticamente el peso de elevación y finaliza la aplicación del par.

Parámetro técnico

Aplicación de tracción

Cumple con las especificaciones de 160N, 200N, 240N, 250N, 500N, realizadas por superposición de pesos	Aplicación de torsión

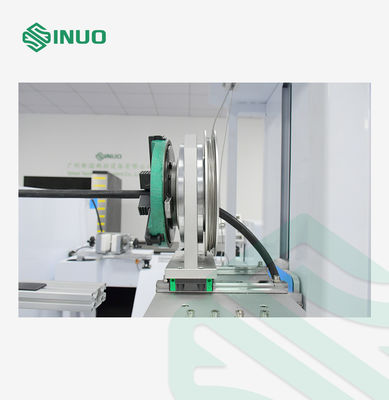

Cumple con las especificaciones de 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m, realizadas por superposición de pesos	Rueda de torsión
R100mm (Φ200mm) ±0.5mm	Frecuencia de tracción
1 vez/s, el tiempo de tracción real se detecta mediante señal eléctrica	Ciclos de tracción
1-999999 ciclos, se puede preestablecer, el valor predeterminado es 100±1 ciclos	Tiempo de aplicación de torsión
0-99H59M59S, se puede preestablecer	Protección contra fallos de alimentación
Con función de memoria de almacenamiento de datos en caso de fallo de alimentación	Accesorio
Abrazadera universal, un juego	Tabla de selección de coincidencia de pesos
Configuración adicional
El equipo cuenta con una altura de fijación ajustable que oscila entre 500 y 1200 mm (es decir, la posición de salida del cable), lo que le permite cumplir con los requisitos de prueba de las estaciones de carga con diferentes posiciones de salida del cable.	.Detalles
