Aparato de ensayo de la fuerza de tracción y el par del anclaje del cable para estaciones de carga

Aparato de ensayo de la fuerza de tracción y el par del anclaje del cable para estaciones de carga

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1007B
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	20 sets/month

Información detallada

Descripción del producto

Información detallada

Place of Origin:

China

Certificación:

Calibration Certificate (Cost Additional)

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

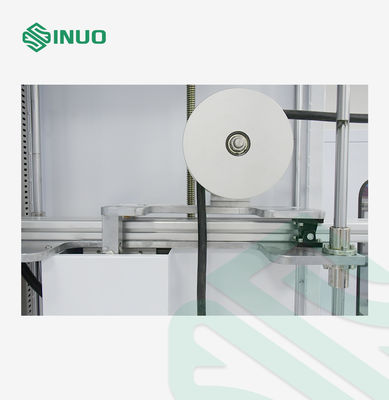

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Tensile frequency:

1 time/s

Pull cycles:

1-999999 cycles

Torque application time:

0-99H59M59S

Control operation mode:

PLC automatic control, touch screen operation

Power failure protection:

With power-off data storage memory function

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Resaltar:

Aparato de ensayo de anclaje de cables EVSE

Probador de par de la estación de carga

Equipo de ensayo de fuerza de tracción para EVSE

Descripción del producto

Aparato de prueba de fuerza de tracción y torsión del anclaje del cable para estación de carga

Normas y cláusulas cumplidas

Está diseñado y fabricado de acuerdo con la cláusula 11.6.102 y la Figura 110, la Figura 111 y la Tabla 114 de la IEC 61851-23:2023.

Descripción general del productoMuestras y restricciones: estación de carga de vehículos eléctricos AC y DC

Propósito de la prueba: El anclaje del cable flexible del aparato debe aliviar los conductores en los terminales de la fuerza de tracción y la torsión. Este dispositivo se utiliza para probar la capacidad del anclaje del cable o del dispositivo de fijación del cable de las estaciones de carga de vehículos eléctricos AC/DC para soportar la fuerza de tracción y la torsión especificadas.

Principio de la prueba: La fuerza de tracción se realiza mediante el uso de un motor para accionar un mecanismo de rueda excéntrica. La velocidad del motor es ajustable para asegurar que la fuerza de tracción se aplique con precisión cada vez. Está equipado con una función de monitoreo de la duración de la fuerza de tracción. La torsión se aplica mediante una bandeja accionada por motor que levanta un peso; cuando se alcanza el tiempo, la bandeja restablece automáticamente el peso de elevación y finaliza la aplicación de la torsión.

Parámetro técnico

Contenido de la prueba

Pruebas de tracción y torsión del cable de la estación de carga de vehículos eléctricos	Diagrama esquemático de la estructura del equipo
Modo de operación de control
Control automático PLC, operación con pantalla táctil	Modo de accionamiento
Eléctrico	Aplicación de tracción
Cumple con las especificaciones de 160N, 200N, 240N, 250N, 500N, realizado por superposición de pesos	Aplicación de torsión
Cumple con las especificaciones de 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m, realizado por superposición de pesos	Rueda de torsión
R100mm (Φ200mm) ±0.5mm	Frecuencia de tracción
1 vez/s, el tiempo de tracción real se detecta mediante señal eléctrica	Ciclos de tracción
1-999999 ciclos, se puede preestablecer, el valor predeterminado es 100±1 ciclos	Tiempo de aplicación de torsión
0-99H59M59S, se puede preestablecer	Protección contra fallos de alimentación
Con función de memoria de almacenamiento de datos en caso de fallo de alimentación	Accesorio
Abrazadera universal, un juego	Detalles

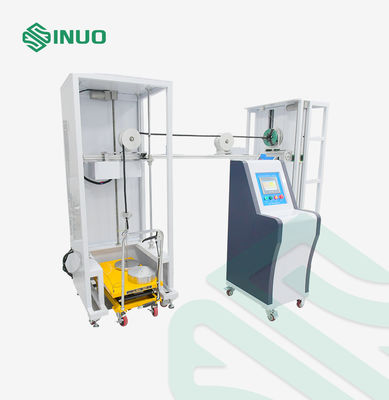

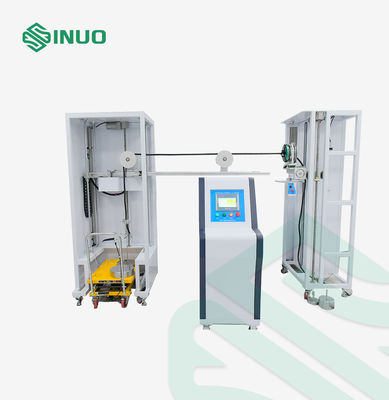

Aparato de ensayo de la fuerza de tracción y el par del anclaje del cable para estaciones de carga 1
