Prueba de conducción del vehículo sobre la máquina de conexión de comprobador de resistencia mecánica IEC 62196-1

Prueba de conducción del vehículo sobre la máquina de conexión de comprobador de resistencia mecánica IEC 62196-1

Nombre De La Marca:	Sinuo
Número De Modelo:	No incluye los productos de la categoría N2
Cuota De Producción:	1
Condiciones De Pago:	T/t
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Estación de prueba:

Sola estación

Rango de fuerza:

Se aplicará el procedimiento siguiente:

Conducir sobre la velocidad:

(8±2) kilómetro por hora

Conducir por encima de un golpe:

0 ~ 2,0 m

Conducir sobre la presión de las llantas:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Método de accionamiento:

Motor + reductor de tornillo sin fin + módulo de motor lineal

Dimensiones (L × W × H):

Cubierta de las siguientes características:

Peso:

2400kg

Detalles de empaquetado:

Embalaje para exportación

Capacidad de la fuente:

10 juegos por mes

Resaltar:

Máquina de prueba de paso de vehículos EVSE

Probador de enchufe IEC 62196-1

Probador de resistencia mecánica para EVSE

Descripción del producto

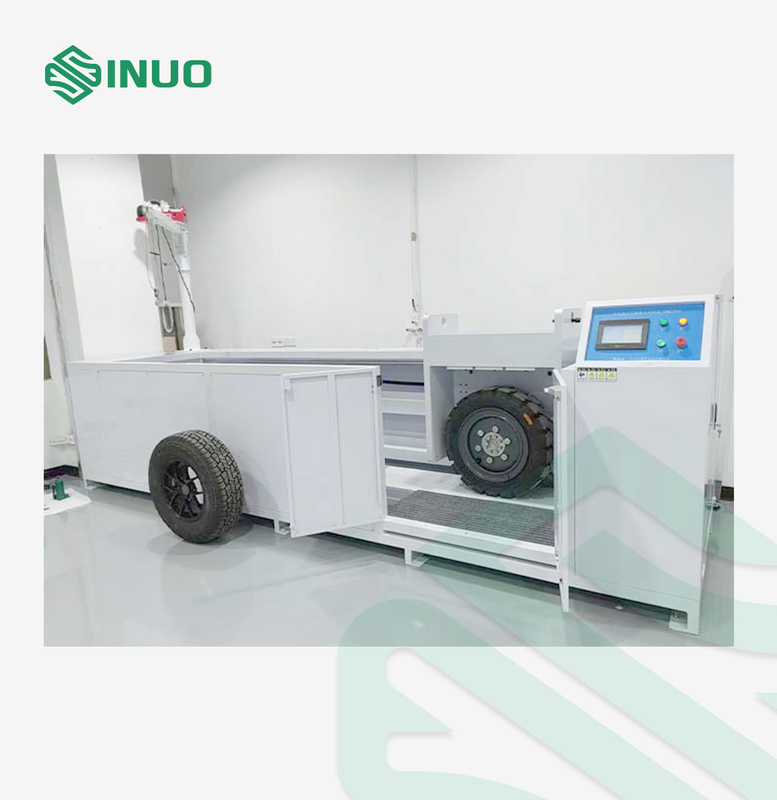

Máquina de prueba de resistencia mecánica de enchufe para vehículos IEC 62196-1

Normas y cláusulas cumplidas

Esta máquina cumple estrictamente con la cláusula 33 de la IEC 62196-1:2022 y la cláusula 9.34 de la IEC 62752:2016, lo que la hace ideal para probar enchufes de carga de vehículos eléctricos, enchufes y otros conectores a nivel del suelo bajo estrés de aplastamiento por neumáticos de vehículos reales.

Descripción general del producto

El equipo de prueba se utiliza para verificar si un enchufe o conector de vehículo debe tener una resistencia adecuada a los daños por ser atropellado por un vehículo, a menos que esté provisto de un sistema de gestión de cables que evite que el accesorio se deje en el suelo. Es requerido por la cláusula 33 de la IEC 62196-1:2022, la cláusula 9.34 de la IEC 62752:2016, etc.

Los accesorios cableados con el cable de tamaño mínimo de un tipo recomendado por el fabricante se colocarán en un piso de concreto en cualquier posición normal de reposo. Una fuerza de aplastamiento de (5000±250) N o (11000±550) N se aplicará mediante un neumático automotriz convencional, P225/75R15 o un neumático equivalente adecuado para la carga, montado en una llanta de acero e inflado a una presión de (2.2±0.1) bar. La rueda se hará rodar sobre el conector o enchufe del vehículo a una velocidad de (8±2) km/h. El accesorio debe orientarse en una posición de reposo natural antes de aplicar la fuerza en una dirección diferente para cada muestra. El accesorio bajo prueba se mantendrá o bloqueará en una posición fija para que no se mueva sustancialmente durante la aplicación de la fuerza aplicada. En ningún caso se aplicará la fuerza a los pines salientes.

Parámetros técnicos

Artículo	Especificación
Modelo	SNQC1010
Normas de prueba	IEC 62196-1:2022 Cláusula 33; IEC 62752:2016 Cláusula 9.34
Opciones de fuerza de prueba	A. 5000±250 N, B. 11000±550 N
Velocidad de rodadura	8±2 km/h, ajustable
Método de accionamiento	Motor + engranaje helicoidal + módulo de motor lineal
Carrera	0–2.0 metros
Sistema de control	Sistema PLC en inglés con pantalla táctil de 7"
Modos de operación	Manual y controlado por programa
Ajuste de fuerza	Por pesos (ajustable mediante grúa en voladizo, 5000–11000 N)

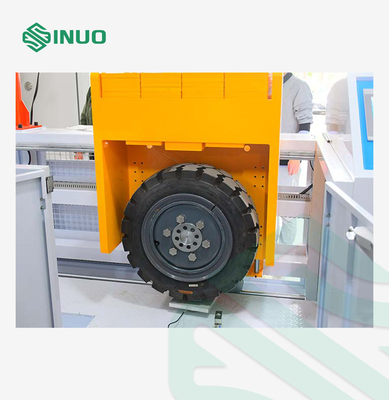

Neumáticos incluidos	Neumático P225/75 R15 (para 5000 N) y neumático para carga de 11000 N, ambos con llantas de acero
Presión de los neumáticos	220±10 kPa

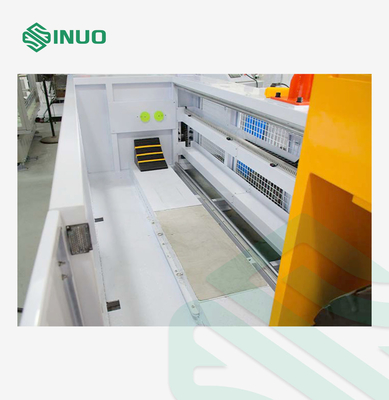

Placa base	Suelo simulado de cemento/hormigón con abrazadera de fijación de muestra
Sistema de frenado	Desaceleración mecánica incorporada para evitar impactos rígidos

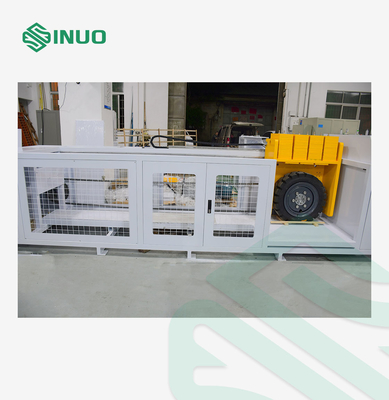

Características de seguridad	Valla protectora, protección contra fugas, protección contra sobrecarga del motor
Fuente de alimentación	CA 380V ±10%, 50Hz
Dimensiones (L×A×H)	Aprox. 4700 × 1300 × 3000 mm
Peso	Aprox. 2400 kg
