Máquina de prueba de resistencia mecánica para equipos de prueba de interfaz de carga de vehículos eléctricos

Máquina de prueba de resistencia mecánica para equipos de prueba de interfaz de carga de vehículos eléctricos

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1005
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	1 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Gama de la muestra:

Conectores de carga de vehículos eléctricos de corriente alterna (AC/DC), enchufes y tomas industria

Método de conducción:

Servomotor + movimiento rotatorio eléctrico + cilindro neumático auxiliar

Sistema de control:

PLC + Pantalla táctil HMI de 7"

Tipo del movimiento:

Operaciones manuales o automáticas programables

Frecuencia del ensayo:

0·10 ciclos/min (ajustable)

Movimiento de la prueba:

0–150 mm, resolución: 0,01 mm

Test Speed:

0 ̊900 mm/s, ajustable mediante pantalla táctil

Alcance del sensor de fuerza:

0 ¢ 500N

Detalles de empaquetado:

Otro

Capacidad de la fuente:

1 juegos/mes

Resaltar:

Equipo de ensayo de interfaz de carga de vehículos eléctricos

Máquina de prueba de resistencia mecánica

Equipo de prueba de interfaz de carga de vehículos eléctricos robusto

Descripción del producto

Máquina de ensayo de resistencia mecánica para equipos de prueba de interfaz de carga de vehículos eléctricos

Normas y cláusulas cumplidas

Este equipo de prueba cumple con los requisitos de IEC 62196-1:2022, etc.

Descripción general del equipo

Este avanzado sistema de prueba está diseñado para evaluar la durabilidad mecánica, térmica y eléctrica de las interfaces de carga de vehículos eléctricos y los enchufes/tomas industriales bajo estrés operativo del mundo real. Diseñado en total cumplimiento con los últimos estándares GB/T e IEC, realiza pruebas de capacidad de interrupción, pruebas de funcionamiento normal (ciclo de vida) y pruebas de función de bloqueo mecánico.

Equipado con un sistema de accionamiento servoasistido, control inteligente PLC y fijaciones ajustables de 3 ejes, esta máquina admite movimiento automático de enchufe/desenchufe, ciclos de prueba programables, monitoreo de fuerza y pruebas de contaminación ambiental (lluvia ácida, agua salada, agua turbia). Es una solución ideal para I+D, control de calidad y laboratorios de certificación en las industrias de conectores de energía para vehículos eléctricos e industriales.

Parámetros técnicos

Elemento	Especificación
Nombre del producto	Equipo de prueba de capacidad de interrupción e funcionamiento normal de la interfaz de carga
Normas cumplidas	GB/T 20234.1 & 4-2023, GB/T 11918.1-2014, IEC 62196-1:2022
Elementos de prueba	a) Durabilidad del bloqueo mecánico b) Capacidad de interrupción c) Funcionamiento normal
Rango de muestra	Conectores de carga de vehículos eléctricos AC/DC, enchufes y tomas industriales
Método de conducción	Servomotor + movimiento rotatorio eléctrico + cilindro neumático auxiliar
Sistema de control	PLC Mitsubishi + pantalla táctil HMI de 7"
Tipo de movimiento	Operación automática manual o programable
Frecuencia de prueba	0–10 ciclos/min (ajustable)
Carrera de prueba	0–150 mm, resolución: 0,01 mm
Velocidad de prueba	0–900 mm/s, ajustable a través de la pantalla táctil
Rango del sensor de fuerza	0–500 N, precisión ≤ ±0,5 % F.S., resolución ≤ 0,1 N
Prueba del mecanismo de bloqueo	Simula la operación de bloqueo/desbloqueo del mundo real (0–999999 ciclos preestablecidos)
Rango de fuerza de extracción	0–200 N, ajustable, precisión: 0,1 N, tiempo de espera: 60 s
Conexión de carga	Conexión de carga externa compatible
Prueba de contaminación	Tanques integrados para exposición a lluvia ácida, agua salada y agua turbia
Parámetros de remojo	Programable: número de remojo, duración, tiempo de secado y ciclos
Función de rotación	Volteo automático de 90° para pruebas de remojo
Duración de la prueba	0–999999 ciclos preestablecidos
Tiempo de contacto de capacidad de interrupción	0,5–999,9 s (preestablecido, el estándar requiere 2–4 s)

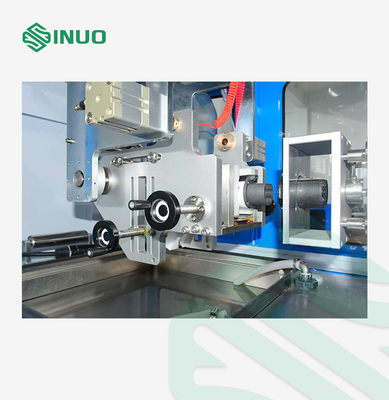

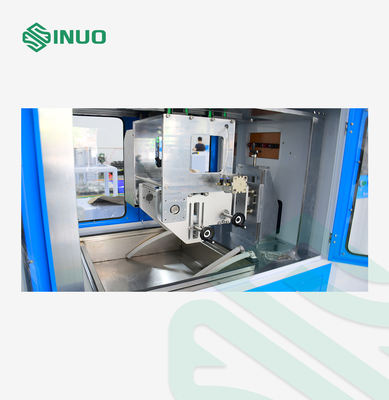

Diseño de la fijación	Fijación ajustable de 3 ejes, compatible con conectores GB/US/EU
Función de detección	Detección de interrupción de carga con alarma y registro de fallas
Protección de seguridad	Puesta a tierra, cortocircuito, sobrecarga, parada de emergencia
Fuente de alimentación (Unidad principal)	CA 220 V ±10 %, 50–60 Hz, 2 kW
Dimensiones	Aprox. Ancho 1000 × Profundidad 750 × Alto 1200 mm
Peso	Aprox. 150 kg

Detalles

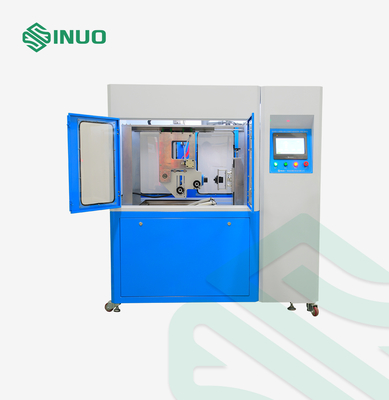

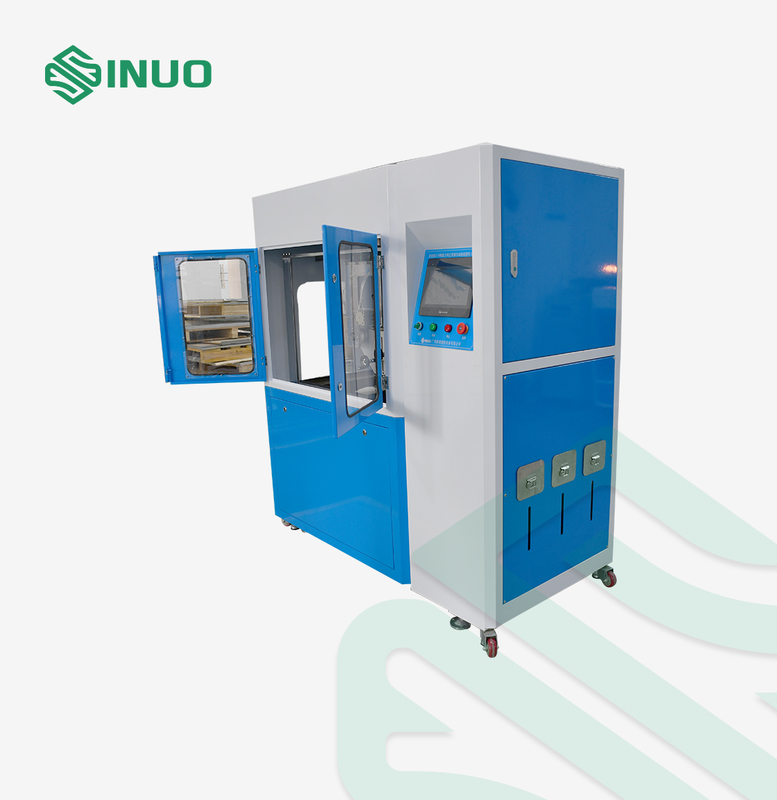

Máquina de prueba de resistencia mecánica para equipos de prueba de interfaz de carga de vehículos eléctricos 0
