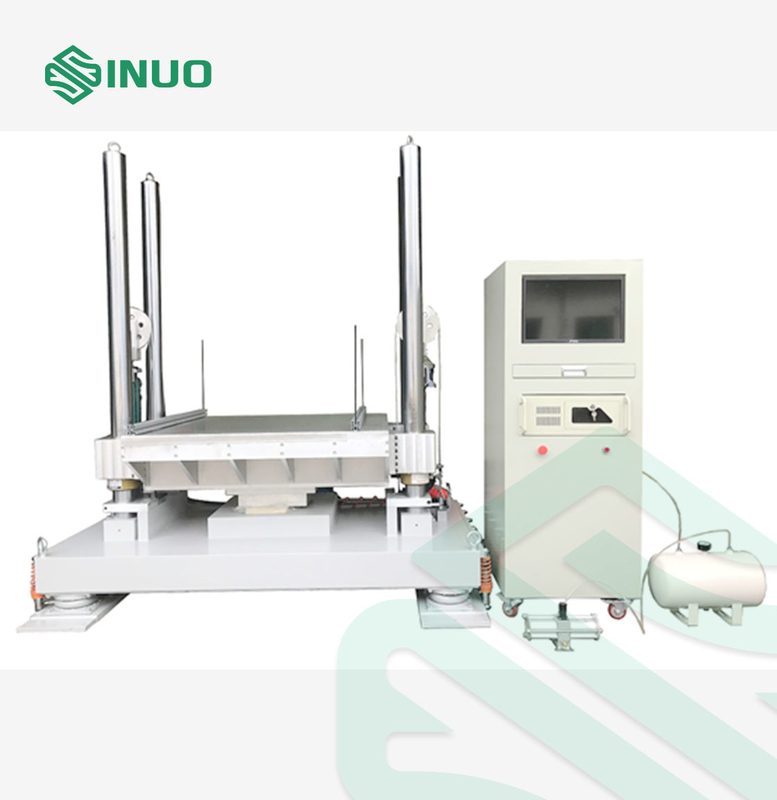

IEC-68-2-27 Sistema de ensayo del probador de choques mecánicos de aceleración de la batería

IEC-68-2-27 Sistema de ensayo del probador de choques mecánicos de aceleración de la batería

Nombre De La Marca: Sinuo
Número De Modelo: Se trata de un sistema de control de las emisiones de gases de escape.
Cuota De Producción: 1
Condiciones De Pago: T/T
Capacidad De Suministro: 10 juegos por mes
Información detallada
Lugar de origen:
China
Certificación:
Calibration Certificate (Cost Additional)
Plataforma de trabajo:
Las demás medidas de seguridad:
Carga máxima:
200 kg de peso
Aceleración máxima:
10000g
Rango de tensión:
-10VPEAK~+10 VPEAK
Frecuencia de muestreo:
Hasta 1MHz
Duración del pulso:
0.1 ¢ 100 ms
Rango de frecuencia:
0.5 - 12KHz
Gama de la aceleración:
±2500G
Detalles de empaquetado:
Embalaje para exportación
Capacidad de la fuente:
10 juegos por mes
Resaltar:

Testador de choques mecánicos de aceleración de la batería

,

Sistema de ensayo del probador de golpes mecánicos

Descripción del producto





IEC-68-2-27 Sistema de ensayo del probador de choques mecánicos de aceleración de la batería



Estándares y cláusulas cumplidas




El equipo cumple las especificaciones de ensayo de GB/T2423-2008, GJB150, GJB360, GJB548, GJB1217, MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E, etc.



Resumen del producto




Este probador de choque mecánico es principalmente adecuado para pruebas de resistencia a los choques en los campos de productos electrónicos, aeroespacial, construcción naval, industria militar, piezas de automóviles, transporte, etc.

Al seleccionar diferentes generadores de forma de onda, se pueden realizar pruebas de choque de onda medio senoidal, onda de diente de sierra posterior al pico o onda cuadrada.



Parámetros técnicos




Parámetros principales de las máquinas de choque
Plataforma de trabajo Las demás medidas de seguridad:
Carga máxima 200 kilos
Aceleración máxima

Medias ondas senoidales 10--400G

Onda de dientes de sierra después del pico: 15-100G (necesita ser comprada)

Onda trapezoidal: 15-60G (necesita ser comprada)

Duración del pulso

Medias ondas senoidales: 3-30 ms

Onda de dientes de sierra después del pico: 6-18 ms (necesita ser comprada)

Onda trapezoidal: 6-30 ms (se debe comprar)

Tolerancia de aceleración ≤ 10%
Cambio de velocidad ≤ 10%
Proporción lateral de la superficie de la mesa ≤ 10%
Tamaño del equipo Se trata de un sistema de control de velocidad.
Volumen total del equipo 5500 kg
Sistema de medición
Canales de entrada 2 canales, soporte de acceso directo de las señales de voltaje e IEPE
Frecuencia de muestreo Hasta 1MHz
Duración del pulso 0.1 ¢ 100 ms
Aceleración máxima 10 000 G
Interfaz de comunicación USB2. ¿Qué quieres decir?0
Rango de tensión -10VPEAK~+10 VPEAK
Normas apoyadas Norma nacional, norma militar nacional, ISO, MIL-STD-810, definida por el usuario
Sistema operativo Microsoft Windows 10 también

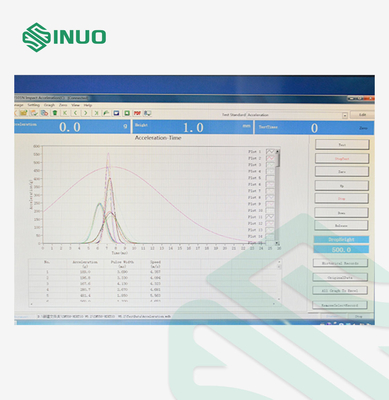

Función de análisis Análisis de medición de choque, análisis del espectro de respuesta a choque, análisis de pulso, análisis del límite de daño por choque, deformación de la fuerza auxiliar, cálculo del dominio de tiempo de respuesta a choque, análisis FFT, etc.


Detalles




IEC-68-2-27 Sistema de ensayo del probador de choques mecánicos de aceleración de la batería 0IEC-68-2-27 Sistema de ensayo del probador de choques mecánicos de aceleración de la batería 1
