Aparato de ensayo de verificación de la fuerza de tracción y el cierre IEC 62196-1

Aparato de ensayo de verificación de la fuerza de tracción y el cierre IEC 62196-1

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1013
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	30 JUEGOS/Mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Calibration Certificate (Cost Additional)

Tabla aplicada:

Cuadro 5

Figuras aplicadas:

Fig13, fig14

Norma aplicada:

CEI 62196-1

Cláusulas aplicadas:

Cláusula 14.1.5, 14.1.6

Configuración del peso:

165-750N

Método de funcionamiento:

Operación manual

Estación de prueba:

Sola estación

Tapones de prueba:

Personalizado

Detalles de empaquetado:

Cuadro de madera contrachapada

Capacidad de la fuente:

30 JUEGOS/Mes

Resaltar:

Aparato de ensayo IEC 62196-1

Aparato de ensayo de verificación de la fuerza de retención

Aparato de ensayo de verificación de la fuerza de retirada

Descripción del producto

Aparato de ensayo de verificación de la fuerza de tracción y el cierre IEC 62196-1

Estándares y cláusulas cumplidas

Este equipo de ensayo se ajusta a la norma IEC 62196-1:2022, punto 14.1.5, 14.1.6, fig13, fig14.

Descripción general del equipo

Se utiliza para comprobar la fuerza de tracción requerida cuando se retira el tapón de ensayo de la toma de corriente y del dispositivo de bloqueo.

Parámetros técnicos

Una fuerza de retirada

La toma de corriente del vehículo eléctrico con conmutación o el conector del vehículo con conmutación con bloqueo se fijará al soporte del aparato que se muestra en la figura 13 de la norma IEC 62196-1:2022 con un eje de separación vertical.y el movimiento del accesorio de apareamiento es hacia abajo.

La fuerza de tracción de la toma de corriente deberá cumplir los requisitos del cuadro siguiente.

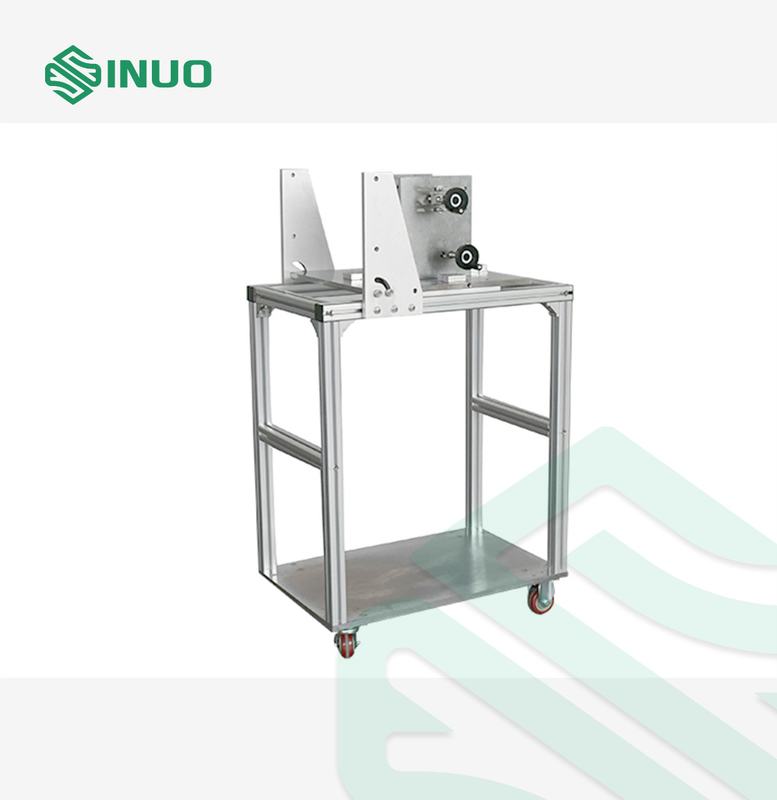

Aparato de ensayo de verificación de la fuerza de tracción y el cierre IEC 62196-1 0

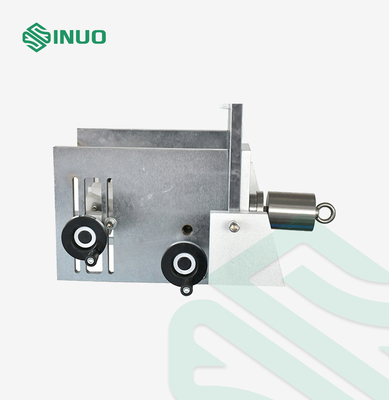

B.1 Aparato para comprobar la fuerza de tracción:

Este dispositivo está compuesto principalmente por el dispositivo de instalación, el dispositivo de sujeción, el peso principal, el peso suplementario y el tapón de ensayo.la abrazadera se cambia a un contrapeso, el gancho de peso se conecta directamente al tapón de ensayo y se configura el dispositivo para sujetar la muestra.

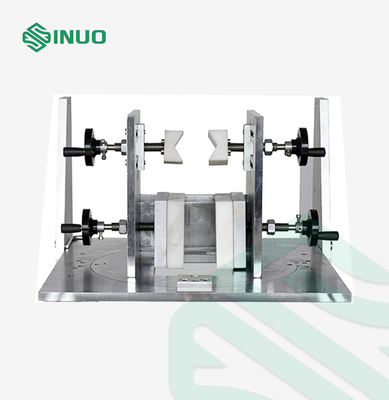

Aparato de ensayo de verificación de la fuerza de tracción y el cierre IEC 62196-1 1

Aparato de ensayo de verificación de la fuerza de tracción y el cierre IEC 62196-1 2

Figura 1

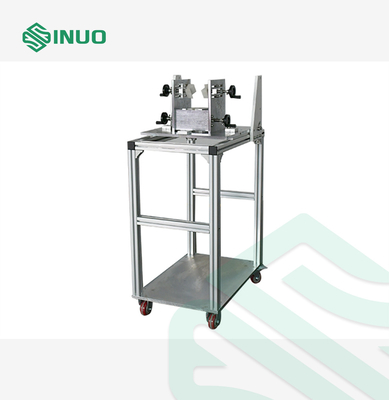

B.2 Verificación del dispositivo de bloqueo:

Aparato de ensayo de verificación de la fuerza de tracción y el cierre IEC 62196-1 4
