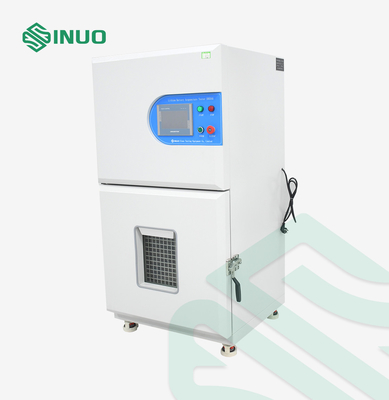

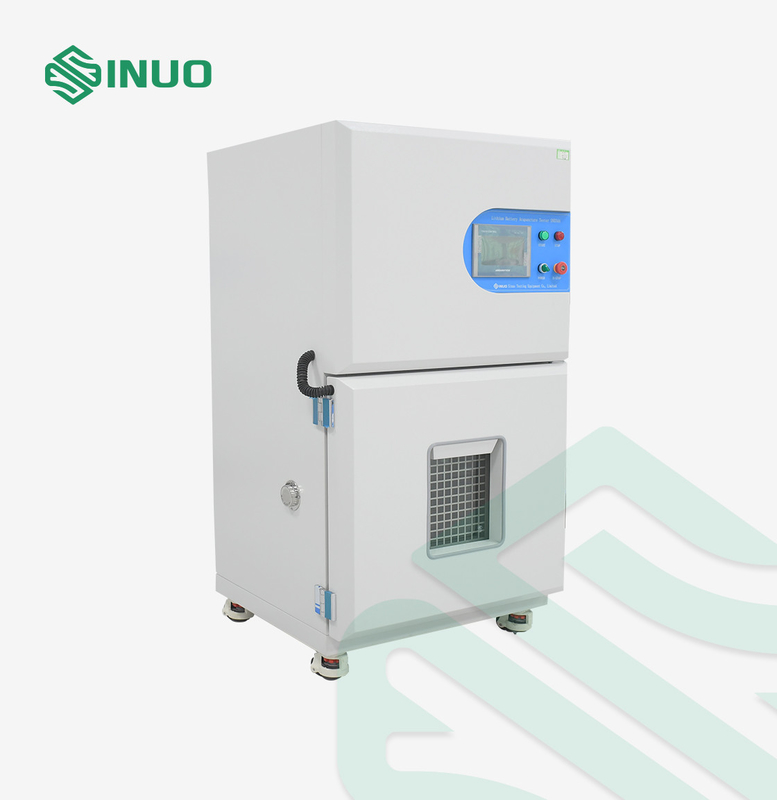

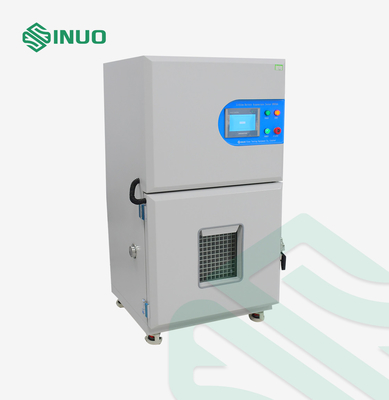

IEC 62619 Prueba de cortocircuito Equipo de prueba de baterías de vehículos eléctricos 1000A

IEC 62619 Prueba de cortocircuito Equipo de prueba de baterías de vehículos eléctricos 1000A

Estándares y cláusulas cumplidas

Este probador de cortocircuito externo controlado por temperatura está especialmente diseñado para pruebas de seguridad de las baterías de litio.Cumple estrictamente con las principales normas internacionales, incluida la UL 1642., CEI 62133, UN38.3, CEI 62619 y CEI 60086-4.

Descripción general del equipo

Equipado con un control preciso de la temperatura, un tiempo de respuesta rápido (≤ 5 μs) y unas robustas características de seguridad a prueba de explosiones,Proporciona una solución fiable para evaluar el comportamiento de cortocircuito externo de la batería en condiciones de alta corriente 1000A.

Respuesta de corriente rápida: ≤ 5 μs, garantizando una simulación precisa de cortocircuito.
Cámara de control de temperatura: ajustable desde RT+10°C a 100°C con uniformidad de ±2°C.
Capacidad de alta corriente: modelos disponibles en opciones de salida de 500 A y 1000 A.
Diseño a prueba de explosiones: puerta de alivio de presión, cadenas a prueba de explosiones, ventana de vidrio templada e iluminación LED.
Sistema de adquisición de datos: monitoreo en tiempo real de corriente, voltaje y temperatura con exportación USB (CSV, JPG).
Capacidad de control remoto: realizar pruebas de cortocircuito a distancia a través de una interfaz de pantalla táctil.
Estante de muestras de alta seguridad: el estante perforado de acero inoxidable soporta hasta 30 kg.

Aplicaciones

Investigación y desarrollo de baterías de iones de litio y ensayos de calidad

Laboratorios de certificación de baterías de terceros

Validación de la seguridad de las baterías de electrónica de consumo y de vehículos eléctricos

UN38. ¿Qué quieres?3, UL, entornos de ensayo de conformidad IEC

Parámetros técnicos



Modelo	No se incluyen en la lista de productos
Corriente de carga máxima	Las demás:
Tiempo de respuesta en CC	≤ 5 μs
Resistencia incorporada	9 ± 1 mΩ
Las dimensiones	Se trata de un vehículo de la categoría M3
Tamaño de la cámara interior	Las mediciones de la longitud de la banda son las siguientes:
Peso	Aproximadamente 300 kg.
Rango de control de la temperatura	NT2 temperatura de la superficie de la tierra
Entrada de voltaje	AC 220V, 50/60 Hz
Método de control	PLC y pantalla táctil
Material de la cámara interior	Acero inoxidable



La seguridad es lo primero Diseño a prueba de explosiones

• Ventana de observación de vidrio templado de doble capa

• 3 cadenas a prueba de explosión

• Puerta de escape de alivio de presión (200x200 mm)

• Iluminación LED a prueba de explosión

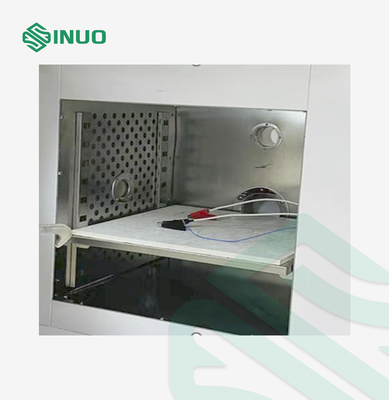

• Cámara interna de acero inoxidable

• Sistema de escape de humo integrado

Sistema de control inteligente

• Display de pantalla táctil a color

• PLC de grado industrial con respuesta y posicionamiento rápidos

• Registro y exportación de datos en tiempo real a través de USB (CSV/JPG)

• 1s tasa de adquisición para voltaje, corriente y temperatura



Requisitos de instalación

• Cubierto de suelo ≥ 300 kg/m2

• Tubo de ventilación y escape de humo (Ø60 mm)

• Potencia: AC220V, de una sola fase, de 2 a 3 kW

• Acceso delantero amplio (≥ 1000 mm), espacio libre lateral/trasero ≥ 600 mm
