ISO20653 Equipo de ensayo impermeable de pulverización abierta de alta presión IPX9K

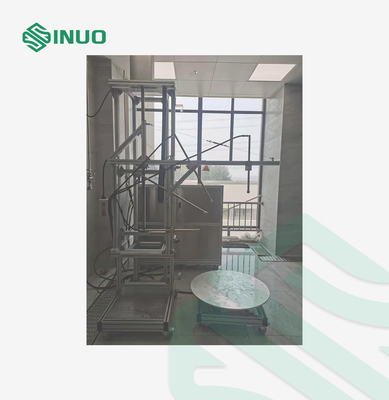

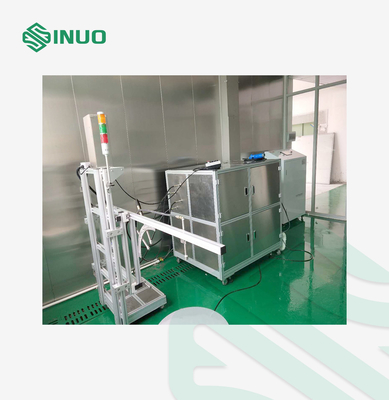

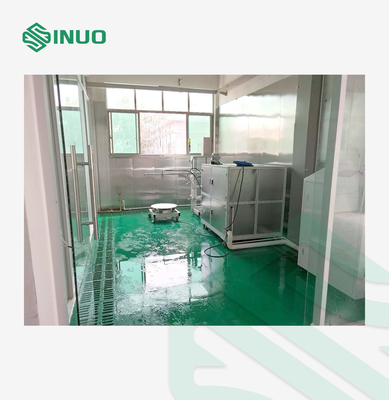

• Diseño del emplazamiento: el área designada para la instalación debe medir 6 m (W) × 4,5 m (D) × 3 m (H). Los usuarios son responsables de construir el recinto de vidrio y el sistema de drenaje según las especificaciones.

• Requisitos de impermeabilización:

  • La habitación debe tener un sistema impermeable completo.
  • Los pisos deben estar cubiertos con baldosas antideslizantes de alta calidad, que garanticen una fijación segura con pernos y que ofrezcan una protección impermeable y antiexplosión.
  • Las paredes y el techo también deben estar a prueba de agua para evitar fugas.

• Especificaciones de las profundidades de drenaje:

  • Se debe instalar alrededor de la habitación un canal de drenaje de 200 mm (W) × 200 mm (D).
  • Para un drenaje eficiente, el canal debe estar inclinado en un extremo, manteniendo la profundidad de salida en 200 mm.
  • La superficie debe cubrirse con tablas de cemento o placas de acero inoxidable para mayor durabilidad.

• Conexiones de servicio público:

  • Los usuarios deben instalar previamente las interfaces necesarias para la alimentación eléctrica, la entrada y salida de agua y las tuberías de gas durante la construcción de la sala para garantizar una integración perfecta con el equipo.

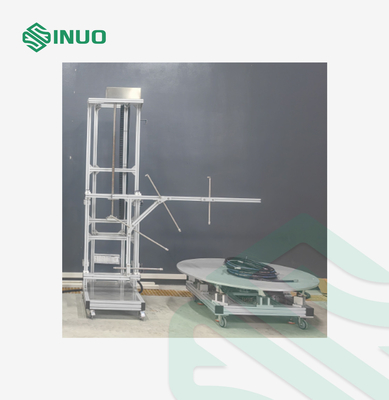

El sistema está equipado con dos boquillas de precisión posicionadas estratégicamente para una cobertura completa:

• Boquilla superior (vertical): montada en la parte superior para rociar directamente sobre la superficie superior de la muestra.
• Boquilla inferior (horizontal): colocada en la base para apuntar a las superficies circundantes de la muestra.

La trayectoria de rociado sigue una trayectoria en forma de S, lo que garantiza una cobertura uniforme y completa.facilitando la fumigación de agua de 5 lados para pruebas integrales.

(1) La parte superior y las cinco superficies de la muestra de ensayo se pulverizan con agua a su vez.

(2) Cuando se pruebe la cáscara en los ensayos a) y b), la temperatura del agua debe mantenerse en (80±5) °C.

(3) En el caso de las cámaras pequeñas (de tamaño máximo ≤ 250 mm): la cámara debe instalarse en el dispositivo de ensayo. Velocidad de rotación: (5±1) r/min. Ángulo de pulverización: 0°, 30°, 60°, 90°.El tiempo de ensayo para cada posición es de 30 segundos..

(4) En el caso de las cámaras de gran tamaño (tamaño máximo ≥ 250 mm): la cámara debe instalarse de acuerdo con el uso previsto. Se pulverizará toda la superficie exterior de la cámara.Pulverizar desde todas las direcciones para cubrir toda la superficie del recinto. El ángulo de rociado debe ser lo más perpendicular posible a la superficie de rociado. La distancia entre la boquilla y la muestra de ensayo en condiciones de ensayo es de (175±25) mm, al menos 3 minutos.
