Equipo de ensayo de fuerza de extracción del conector de la pistola de carga del vehículo eléctrico IEC 62196-1

Equipo de ensayo de fuerza de extracción del conector de la pistola de carga del vehículo eléctrico IEC 62196-1

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1013A
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	1 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

porcelana

Certificación:

Calibration Certificate (Cost Additional)

Estación de prueba:

Sola estación

Método de control:

Manual de trabajo

Método de elevación:

Manual de trabajo

Peso adicional:

0.8kg

Altura de caída de peso adicional:

5 cm

Método de reducción de peso adicional:

Manual de trabajo

Peso principal de la pistola de carga de CA:

9.2 kg

Peso principal del cañón de carga de CC:

13,2 kg

Detalles de empaquetado:

Las demás

Capacidad de la fuente:

1 juegos/mes

Resaltar:

Equipo de ensayo de la fuerza de extracción del conector del arma

Equipo de ensayo de conectores de vehículos eléctricos IEC 62196-1

Descripción del producto

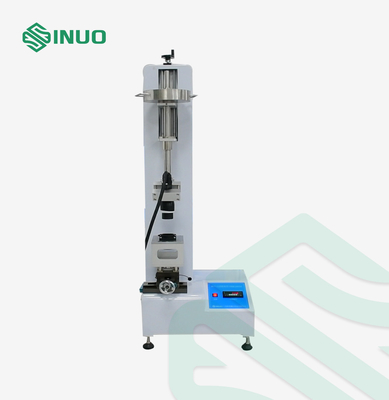

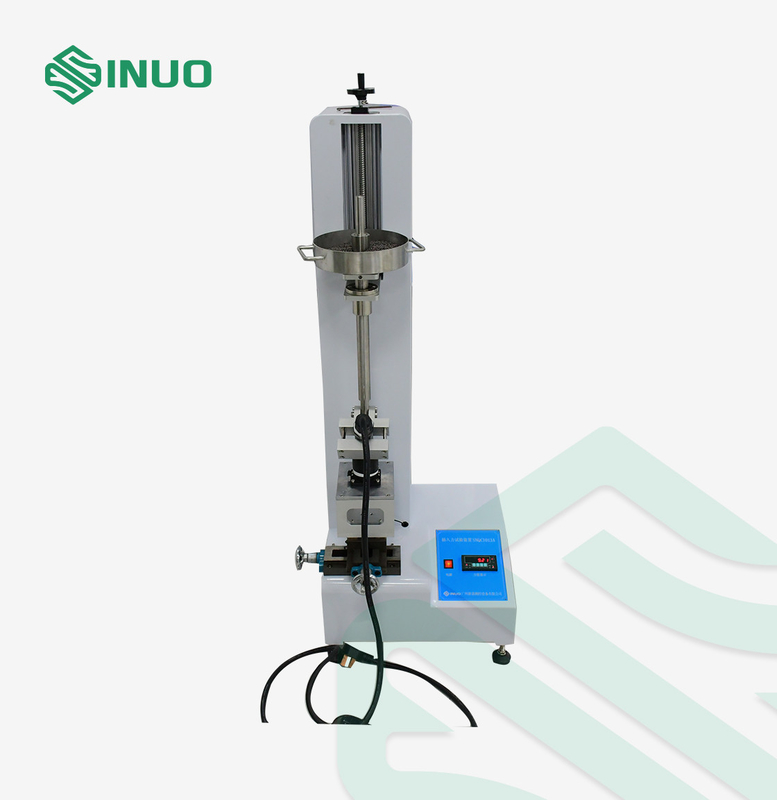

Equipo de ensayo de fuerza de extracción del conector de la pistola de carga del vehículo eléctrico IEC 62196-1

Descripción general del equipo

La fuerza de inserción de la pistola de carga en la toma: verticalmente hacia abajo la pistola de carga, colocar el peso principal requerido por la norma en la pistola de carga, y luego utilizar un 0.8 kg de peso para caer libremente desde una altura de 5 cm para impactar el peso principalLa pistola de carga debe insertarse en el enchufe en la posición requerida por el contacto.

Este aparato de ensayo de fuerza de tracción se requiere en la cláusula 16 de la norma IEC 62196-1:2022.16.

Principio de ensayo: La estructura de la interfaz de carga debe facilitar la inserción del arma de carga.Este equipo se utiliza para comprobar si la fuerza máxima requerida para introducir el arma de carga en la toma del aparato se encuentra dentro del rango especificado por la norma.

Parámetros técnicos

Modelo	Se trata de un sistema de control de las emisiones.
Estación de ensayo	Estación única
Introducir el posicionamiento inicial	Slide de precisión y posicionamiento del rodamiento de guía lineal largo.

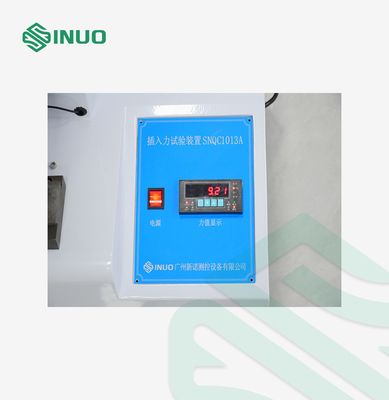

Monitoreo del valor de fuerza	Sensor de presión de pulso + visualización del instrumento
Método de control	Datos de la fuerza en tiempo real en pantalla manual del instrumento

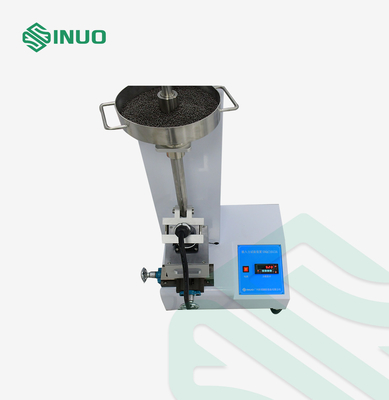

Configuración del peso	El peso principal de la pistola de carga de CA: 9,2 kg Peso principal de la pistola de carga de corriente continua: 13,2 kg Peso adicional: 0,8 kg Nota: El peso del peso principal incluye el peso de la abrazadera, la varilla guía, el cubo de la bola de acero y la muestra de la pistola de carga.Además, las bolas de acero de 10 kg están configuradas para ajustar el peso de manera que el peso de todo el peso principal cumpla con los requisitos de fuerza de inserción de las armas AC o DC.
Altura de caída de peso adicional	5 cm
Método de reducción de peso adicional	Manual de trabajo
Método de elevación	Manual de trabajo
Dispositivo de arma de carga	Manilla de sujeción, dirección ajustable, para que el cabezal del arma esté vertical hacia abajo.
