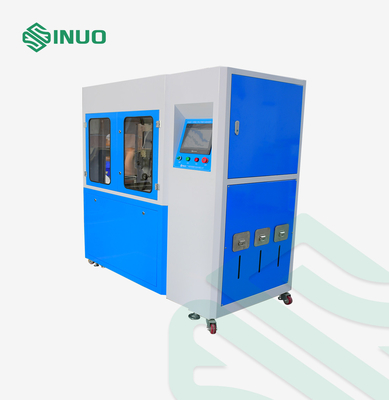

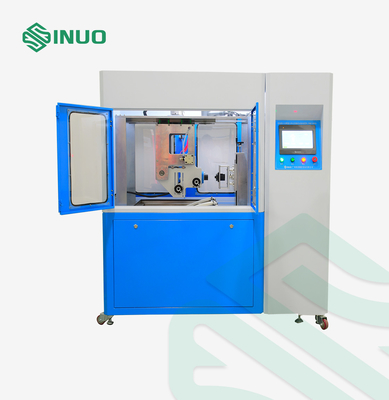

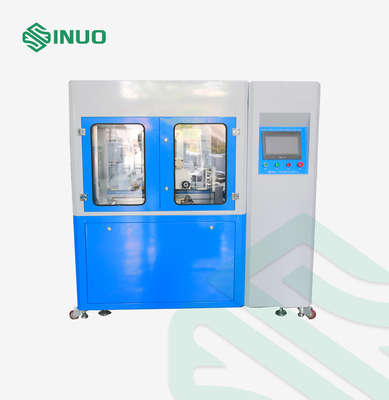

Equipo de ensayo de resistencia de bloqueo mecánico de enchufe de vehículos eléctricos IEC62196-1

Equipo de ensayo de resistencia de bloqueo mecánico de enchufe de vehículos eléctricos IEC62196-1

Nombre De La Marca:	Sinuo
Número De Modelo:	Se aplicará a los vehículos de motor de motor de motor.
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	1 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Estación de prueba:

Sola estación

Fuente de alimentación:

CA220V±10%/50-60Hz

Dimensiones generales:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Peso del equipo:

150 kg de peso

Rango de las muestras de ensayo:

Dispositivo de carga de CA y CC

Número de ensayos:

0~999999 veces

Movimiento de la prueba:

0 a 150 mm

Velocidad de ensayo:

0-1100 mm/s

Detalles de empaquetado:

Las demás

Capacidad de la fuente:

1 juegos/mes

Resaltar:

Equipo de ensayo de resistencia de bloqueo mecánico de enchufe

Equipo de ensayo de resistencia de bloqueo del enchufe del vehículo

Descripción del producto

Equipo de ensayo de resistencia de bloqueo mecánico de enchufe de vehículos eléctricos IEC62196-1

Estándares y cláusulas cumplidas

Este equipo de ensayo cumple los requisitos de las cláusulas 22 y 23 de la norma IEC 62196-3: 2020 y de las cláusulas 22 y 23 de la norma IEC 62196-1: 2020 y de las cláusulas 20 y 21 de la norma IEC 60309-1: 2012, etc.

Descripción general del equipo

El mecanismo de accionamiento del servomotor se utiliza para realizar acciones repetitivas de enchufe y extracción lineales en la muestra, y se puede conectar una carga externa para el ensayo de encendido y apagado.el golpe, y el ángulo puede ser preestablecido a través de la pantalla táctil.

Se utiliza para probar si los accesorios eléctricos, como las interfaces de carga de vehículos eléctricos, enchufes industriales, enchufes y acopladores, pueden soportar el esfuerzo mecánico, el esfuerzo eléctrico,y tensiones térmicas que se producen durante el uso normal sin desgaste excesivo u otros efectos nocivos, con el fin de verificar su fiabilidad.

Muestras y restricciones: Interfaces de carga de vehículos eléctricos, enchufes industriales, enchufes y acopladores

Parámetros técnicos

Función	Tiene la función de simular el funcionamiento normal de la interfaz de carga, que puede realizar la operación de enchufe y extracción de la interfaz de carga,también tiene la configuración programable de la velocidad de ensayo, tiempo de prueba y tiempos de prueba
Modo de conducción	El servomotor impulsa los movimientos de enchufe y desenchufe y los movimientos de rotación y humedecimiento de líquido,y el cilindro auxiliar se da cuenta de la apertura y cierre del mecanismo de bloqueo del interruptor.

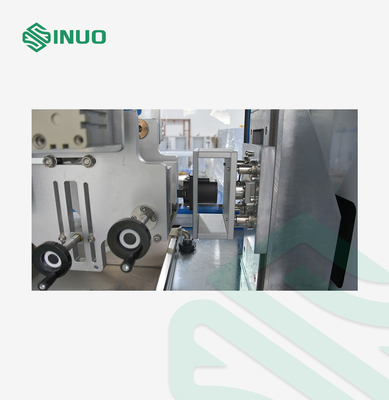

Instalación de la muestra y método de sujeción	Clampada mecánica, Clampada ajustable tridimensional X/Y/Z, posición ajustable del punto de sujeción, Clampada universal adecuada para el estándar nacional, estándar estadounidense,Interfaces de carga de corriente alterna/DC de tipo europeo

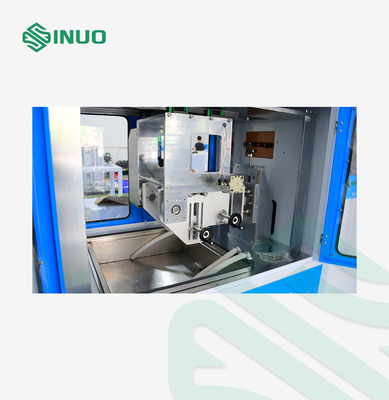

Volte automático	Equipado con un mecanismo de giro automático en la abrazadera de la pistola de carga, que puede girarse a 90o y el tiempo de retención del giro puede ajustarse arbitrariamente dentro del rango (0 ~ 600) s,que puede lograr el ensayo de inmersión de solución para IEC 62196-1:2022, cláusula 23.3.2.
Número de ensayos	0~999999 veces, puede ser preseleccionado, se detiene automáticamente cuando el conteo alcanza el valor establecido
Tiempo de conducción de la capacidad de ruptura	1-999.9s, puede preestablecerse (la norma exige que el contacto eléctrico se mantenga durante no más de 4 s y no menos de 2 s)
Tasa de conexión y retirada	0-10 veces/min, puede preestablecerse (3,75 ciclos/min, 7,5 trazos/min)
Carga de ensayo	0-150 mm, puede preestablecerse (la distancia entre el tapón de ensayo y el enchufe de ensayo es ≥ 50 mm)
Velocidad de ensayo	0-1100mm/s puede preestablecerse directamente en la pantalla táctil
Indicación del valor de la fuerza	Equipado con un sensor de fuerza de rango de 50 kg, que puede controlar el valor de la fuerza en tiempo real, formar una curva de fuerza-tiempo, mostrar la fuerza máxima de inserción y la fuerza de extracción,y mostrar el valor de la fuerza actual, rango de valor de la fuerza (0 ~ 500) N
Dispositivo de bloqueo	Tiene la función de presionar automáticamente el dispositivo de bloqueo mecánico para simular condiciones normales de funcionamiento.
El depósito de solución	Equipado con un depósito de solución, que puede acomodar la cláusula 23 de la norma IEC 62196-1:2022.3.2 solución simulada de agua salada y polvo, tenga en cuenta que la solución debe ser preparada por el usuario
Requisitos de inmersión en la solución	El número de inmersión, tiempo de inmersión, tiempo de secado, tiempos de enchufe y extracción, y tiempos de ciclo se pueden establecer
Carga	Exterior, puede trabajar con SN2217-480V250A
Función de detección	Cuando la carga está conectada, puede darse cuenta de la alarma de interrupción del circuito y registrar los tiempos actuales.
Protección de la seguridad	Protección contra el suelo, cortocircuito, sobrecarga

Detalles

Equipo de ensayo de resistencia de bloqueo mecánico de enchufe de vehículos eléctricos IEC62196-1 1
