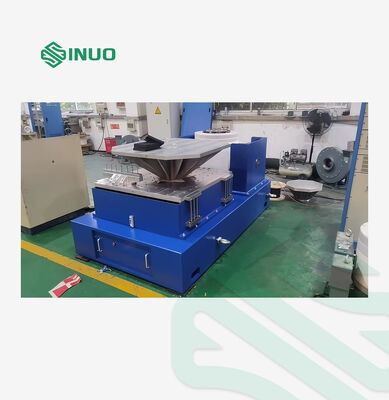

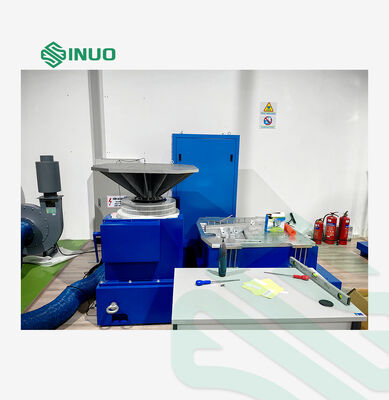

Máquina de prueba de vibración de alta frecuencia para pruebas de baterías con fuerza máxima de 5000 kg

Máquina de prueba de vibración de alta frecuencia para pruebas de baterías con fuerza máxima de 5000 kg

Nombre De La Marca:	Sinuo
Número De Modelo:	SN553-EV250H80VT80VCS-2
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

fuerza sinusoidal:

Pico de 5000Kg.f (49KN)

Fuerza aleatoria:

Pico de 5000Kg.f (49KN)

Fuerza de choque:

Pico de 10000Kg.f (98KN)

Rango de frecuencia:

1～2700Hz

Dislocación máxima:

51 mm p-p

Velocidad máxima:

2.0m/s

Detalles de empaquetado:

caja de madera contrachapada

Capacidad de la fuente:

5 juegos/mes

Resaltar:

Cámara de ensayo de baterías a prueba de explosión

Cámara de ensayo de la batería de descarga

Cámara de ensayo de la batería de carga

Descripción del producto

Máquina de prueba de vibración de alta frecuencia para pruebas de baterías

Aplicación del producto

Las pruebas de vibración evalúan el rendimiento de componentes y dispositivos en condiciones ambientales del mundo real, sometiéndolos a excitación o choque controlado. Esta prueba es esencial en numerosos sectores industriales, incluyendo placas de circuito, aeronaves, barcos, cohetes, misiles, automóviles y electrodomésticos.

Sinuo proporciona soluciones integrales de excitación y prueba, asegurando que la calidad del producto cumpla con los estándares nacionales e internacionales como GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC y ASTM.

Especificaciones técnicas

Generador de excitación electromagnética A11S24

Fuerza de excitación sinusoidal máxima	5000Kg.f pico (49KN)
Fuerza de excitación aleatoria máxima	5000Kg.f r.ms (49KN)
Fuerza de excitación por impacto máxima	10000Kg.f pico (98KN)
Rango de frecuencia	1-2700 Hz
Desplazamiento máximo	51 mm p-p
Velocidad máxima	2.0 m/s
Aceleración máxima	100G (980 m/s²)
Frecuencia de resonancia de primer orden	2500 Hz ±5%
Carga útil	1000 kg
Frecuencia de aislamiento de vibraciones	2.5 Hz
Diámetro de la bobina móvil	Φ440 mm
Peso de la bobina móvil	50 kg
Fuga de flujo	<1mST (10 gauss)
Momento excéntrico permisible	>500 N.m
Tamaño del equipo	1600mm × 1180mm × 1280mm (excluyendo la plataforma de expansión vertical)
Peso del equipo	4800 kg

Amplificador de potencia conmutada digital LA50K

Potencia de salida	50 KVA
Voltaje de salida	110 Vrms
Corriente de salida	550 Arms
Eficiencia de conversión	>90%
SNR	≥65 dB
Tamaño del amplificador	910mm × 620mm × 2000mm

Sistema de protección servo

Características de protección integrales que incluyen: Temperatura, presión del viento, sobre-desplazamiento, sobre-voltaje, sobre-corriente, bajo-voltaje de entrada, fallo externo, fuente de alimentación de control, fallo lógico y pérdida de fase de entrada.

Controlador de vibración digital VCS-2

Configuración de hardware	2 canales de entrada simultáneos, 1 canal de salida (configurable con 2, 4 u 8 canales de entrada)
Módulo de función de control	Senoidal, aleatorio, choque clásico
Ordenador de control	Ordenador de marca original con monitor LCD

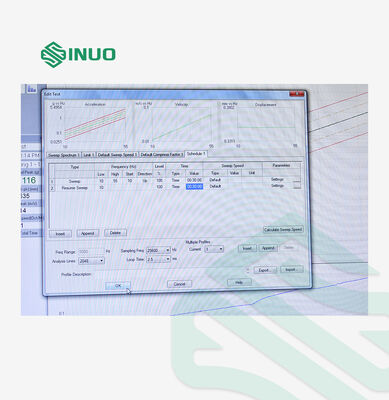

Capacidades del software	Interfaz de operación en inglés, análisis en el dominio del tiempo y la frecuencia, fuente de señal, análisis de barrido de frecuencia sinusoidal, generación automática de informes de prueba WORD, visualización y almacenamiento de datos, configuración de parámetros de prueba y funciones de análisis

Sensor de aceleración LTE C04A07

Rango de frecuencia	1-7000 Hz
Sensibilidad	30 mv/g
Rango de temperatura	-40 a 160℃

Mesa de extensión vertical VT2012

Material	Aleación de magnesio, superficie anodizada dura
Tamaño de la mesa	800 × 800 mm
Orificio fijo	M10 distribución rectangular 100mm × 100mm manguito de tornillo de acero inoxidable
Frecuencia de uso límite superior	Senoidal 1500 Hz, Aleatorio 2000 Hz
Peso	Aproximadamente 83 kg

Deslizador de película de aceite horizontal HG80

Material	Aleación de magnesio, superficie anodizada dura
Tamaño de la mesa	800 × 800 mm
Orificio fijo	M10 distribución rectangular 100mm × 100mm manguito de tornillo de acero inoxidable
Frecuencia de uso límite superior	Senoidal 1500 Hz, Aleatorio 2000 Hz
Peso	Aproximadamente 115 kg

Ventilador de refrigeración B152S (incluyendo silenciador)

Potencia del ventilador	15 KW
Caudal del ventilador	81.6 m³/s
Presión del ventilador	0.075 kgf/cm²

Requisitos eléctricos

Fuente de alimentación	CA trifásica 380V/50Hz, 95 KVA
Aire comprimido	0.6 MPa
Resistencia a tierra	≤4 Ω
