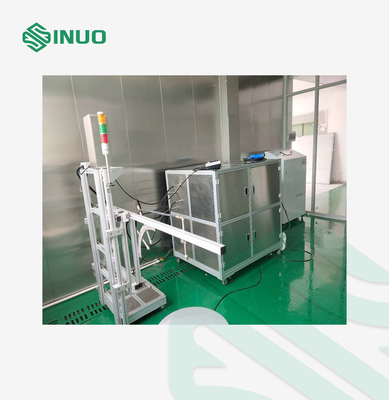

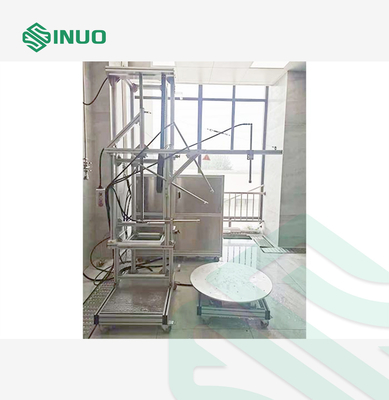

Sistema de ensayo de resistencia al agua a alta presión IPX9K de tipo abierto DIN40050-9

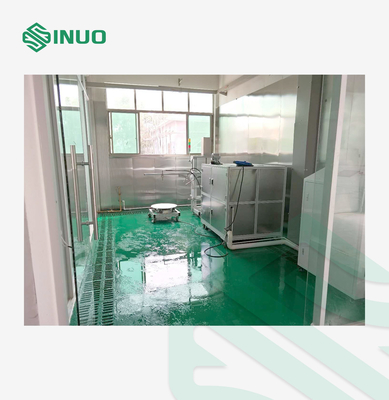

1) 6 m de ancho × 4,5 m de profundidad × 3 m de altura (los usuarios son responsables de la sala de vidrio y el canal de drenaje).

2) La habitación del usuario debe tener un sistema impermeable. El suelo está pavimentado con baldosas antideslizantes de alta calidad y se puede fijar con pernos. También tiene efectos impermeables y antipenetración.Los alrededores y la parte superior de la habitación deben tener efectos impermeables.

3) Requisitos para los canales de drenaje alrededor de la habitación: El canale de drenaje tiene 200 mm de ancho y 200 mm de profundidad. Uno alto y otro bajo. Asegúrese de que la salida de drenaje tenga 200 mm de profundidad.Se coloca tablero de cemento o placa de acero inoxidable en él.

4) Cuando los usuarios decoran la habitación, reserven el puerto de conexión de energía, entrada y salida de agua, interfaz de tubería de gas, etc.

(1) La parte superior y las cinco superficies de la muestra de ensayo se pulverizan con agua a su vez.

(2) Cuando se pruebe la cáscara en los ensayos a) y b), la temperatura del agua debe mantenerse en (80±5) °C.

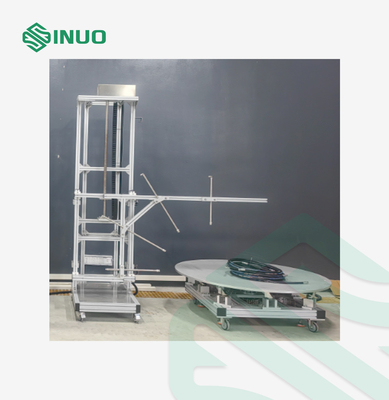

(3) En el caso de las cámaras pequeñas (de tamaño máximo ≤ 250 mm): la cámara debe instalarse en el dispositivo de ensayo. Velocidad de rotación: (5±1) r/min. Ángulo de pulverización: 0°, 30°, 60°, 90°.El tiempo de ensayo para cada posición es de 30 segundos..

(4) En el caso de las cámaras de gran tamaño (tamaño máximo ≥ 250 mm): la cámara debe instalarse de acuerdo con el uso previsto. Se pulverizará toda la superficie exterior de la cámara.Pulverizar desde todas las direcciones para cubrir toda la superficie del recinto. El ángulo de rociado debe ser lo más perpendicular posible a la superficie de rociado. La distancia entre la boquilla y la muestra de ensayo en condiciones de ensayo es de (175±25) mm, al menos 3 minutos.
