IEC 61851 Aparato de ensayo de fuerza de tracción y par de anclaje de cables

IEC 61851 Aparato de ensayo de fuerza de tracción y par de anclaje de cables

Nombre De La Marca:	Sinuo
Número De Modelo:	Se aplicará a los productos de la categoría "A"
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	1 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Las dimensiones:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Peso:

180 kg de peso

Modo de accionamiento:

Eléctrico

Rueda de par:

El valor de las emisiones de CO2 de los vehículos de las categorías M1 y N2 será el valor de las emi

Frecuencia de tracción:

1 vez/s

Ciclos del tirón:

1-999999 ciclos

Tiempo de aplicación del par:

0-99H59M59S

Modo de operación de control:

PLC y pantalla táctil

Detalles de empaquetado:

otras

Capacidad de la fuente:

1 juegos/mes

Resaltar:

Aparato de ensayo de fuerza de tracción para el anclaje de cables

Aparato de ensayo de fuerza de tracción y par

Equipo de ensayo de conectores de vehículos eléctricos de la norma IEC 61851

Descripción del producto

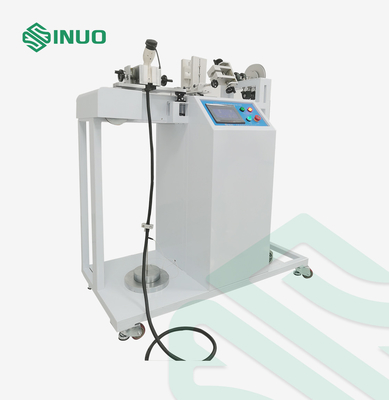

IEC 61851 Aparato de ensayo de fuerza de tracción y par de anclaje de cables

Estándares y cláusulas cumplidas

Se ha diseñado y fabricado de acuerdo con la cláusula 11 de la norma IEC 61851-1:2017.6.

Descripción general del equipo

Muestras y restricciones: Estación de carga de vehículos eléctricos.

Finalidad del ensayo: Se utiliza para comprobar la capacidad de los accesorios de los cables de conexión de las estaciones de carga de vehículos eléctricos para soportar una tensión y un par especificados.

Principio de ensayo: la fuerza de tracción se realiza mediante el uso de un motor para conducir un mecanismo de rueda excéntrica o un mecanismo de tornillo.La velocidad del motor es ajustable para garantizar que la fuerza de tracción se aplica con precisión cada vezEl par se realiza mediante un motor, una bandeja, un peso y un relé de tiempo.

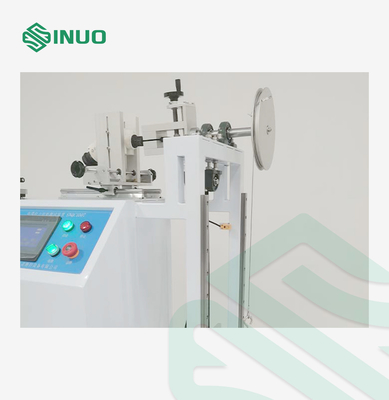

Estructura y características:El peso se utiliza para aplicar la tensión, y el peso y el brazo de par realizan el par. El PLC se utiliza para controlar el número de tensiones y el tiempo de prueba del par.Cuando se alcance el número de ensayos o el tiempo de ensayoDespués del ensayo, el desplazamiento máximo admisible del cable de conexión de la pistola de carga no excederá del valor estándar exigido.

Medio ambiente de uso:

Fuente de alimentación: AC220V±10%/50-60Hz, 1KW; temperatura de trabajo 0-40°C, humedad del 30% al 90%;

Dimensiones: alrededor de W1600*D600*H1450mm; peso: alrededor de 180kg

Parámetros técnicos

Contenido del ensayo	Prueba de tensión y prueba de par del enchufe de alimentación y/o del cable del enchufe del vehículo de la estación de carga de vehículos eléctricos
Diagrama esquemático de la estructura del equipo	Esquema de referencia
Modo de funcionamiento del mando	Control automático por PLC, funcionamiento por pantalla táctil
Modo de conducción	Eléctrico
Aplica el tirón	Cumplir las especificaciones 160N, 200N, 240N, 250N, 500N, realizadas mediante superposición de pesas
Aplicar el par	Se cumplen las especificaciones de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizadas mediante superposición de pesas
Rueda de par	El valor de las emisiones de CO2 de los vehículos de las categorías M1 y N2 será el valor de las emisiones de CO2 de los vehículos de las categorías M2 y N3.
Frecuencia de tracción	1 vez/s, el tiempo de tracción real se detecta mediante señal eléctrica
Ciclos de tracción	1-999999 ciclos, puede ser preestablecido, por defecto es 100±1 ciclos
Tiempo de aplicación del par	0-99H59M59S, puede ser preestablecido
Protección contra fallos de alimentación	Con función de memoria de almacenamiento de datos con apagado

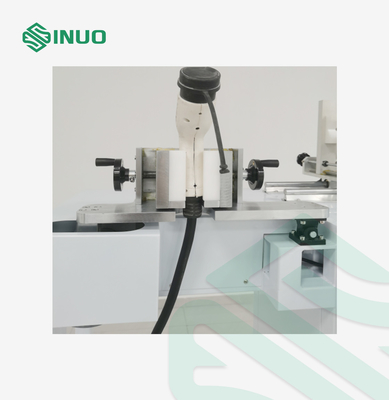

Instalaciones	Clamparas universales, un conjunto
Cuadro de selección de la correlación de peso

Detalles

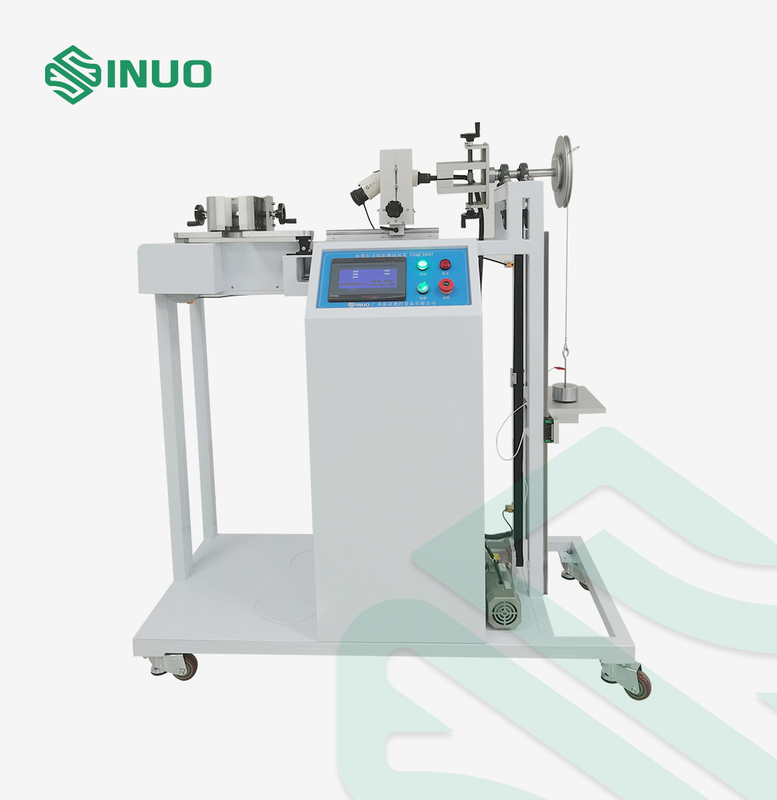

IEC 61851 Aparato de ensayo de fuerza de tracción y par de anclaje de cables 2
