UL2594 Dispositivo de ensayo de tensión y par del cable para enchufes y enchufes de vehículos

UL2594 Dispositivo de ensayo de tensión y par del cable para enchufes y enchufes de vehículos

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1007
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Calibration Certificate (Cost Additional)

Modo de accionamiento:

El motor

Frecuencia de tensión:

1 vez/s

Número de tensiones:

1-9999 veces

Tiempo de aplicación del par:

0-99H59M59S

Brazo de esfuerzo de torsión:

100m m (Ф200mm)

Modo de tiempo de par:

Peso de elevación del motor

Modo de funcionamiento:

Operación de pantalla táctil

Accesorio:

1 conjunto de abrazaderas universales

Detalles de empaquetado:

Embalaje para la exportación

Capacidad de la fuente:

10 juegos por mes

Resaltar:

Dispositivo de ensayo de tensión del cable de enchufe

Dispositivo de ensayo de tensión del cable UL2594

Dispositivo de ensayo de tensión del cable de enchufe del vehículo

Descripción del producto

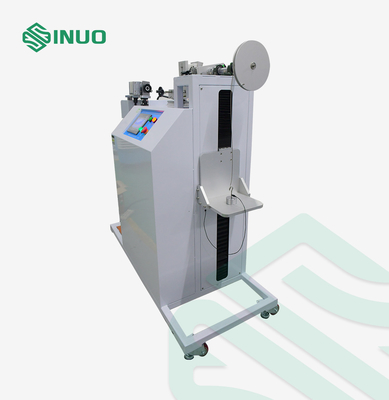

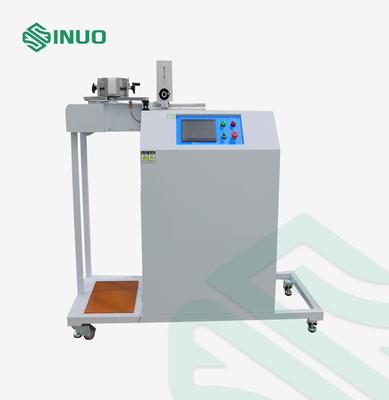

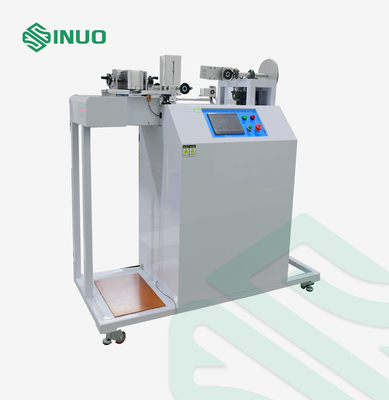

UL2594 Dispositivo de ensayo de tensión y par del cable para enchufes y enchufes de vehículos

Estándares y cláusulas cumplidas

Se ajusta a la cláusula 55 de la UL2594.4, IEC62196-1:2014 punto 25.3 y figura 17 y cuadro 11, IEC60309-1:2012 punto 23.3, etc.

Resumen del producto

Se utiliza para probar la capacidad de carga del enchufe y conexión del vehículo, y los accesorios del cable de conexión para soportar la fuerza de tracción y el par especificados.

La fuerza de tracción se realiza mediante el uso de un motor de regulación de velocidad monofásico para conducir el mecanismo excéntrico. La velocidad del motor es ajustable para garantizar que el tiempo de cada fuerza de tracción sea preciso;el par se realiza utilizando un motorLos pesos se utilizan para aplicar la tensión, y los pesos y los brazos de par logran el par. Utilice el PLC para controlar el número de veces de tensión aplicada y el tiempo de prueba del par.El equipo se detendrá automáticamente cuando se alcance el número de ensayos o el tiempo de ensayo.Después del ensayo, el desplazamiento máximo admisible del cable flexible del conector de la pistola de carga no deberá exceder los requisitos normalizados.

Parámetros técnicos

Modo de funcionamiento	Funcionamiento de la pantalla táctil
Modo de conducción	El motor
Diagrama esquemático de tensión
Peso de tracción	Peso ((50N, 60N, 110N) 1 piezas para cada uno, 2 piezas de 40N de pesas, 3 piezas de 100N de pesas, y puede probar 160N, 200N, 240N, 250N, 500N, 600N
Peso del par	0.1 Nm, 0.15 Nm, 0.20 Nm, 0.25 Nm, 0.3 Nm, 0.35 Nm, 0.4 Nm, 0.425 Nm, 0.6 Nm, 0.7 Nm, 1.2 Nm, 1.5 Nm, 2.3 Nm, 11.0 Nm. Además, cumple con el cuadro 25 de la norma UL2594:0.41 Nm, 0.54 Nm, 0.68 Nm, 1.4 Nm, 2.7 Nm, 5.4 Nm, 10.8 Nm, 16.3 Nm, 22 Nm
Brazo de torsión	100 mm (F200 mm)
Frecuencia de tensión	1 vez/s
Número de tensiones	1-9999 veces, puede ser preseleccionado, por defecto es 100 veces
Tiempo de aplicación del par	0-99H59M59S puede ser preestablecido, el valor predeterminado es 1min
Modo de tiempo de par	Peso de elevación del motor
Instalaciones	1 conjunto de abrazaderas universales

Detalles

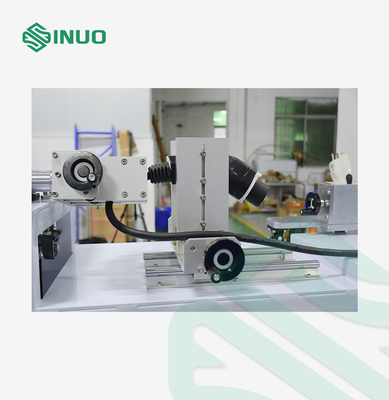

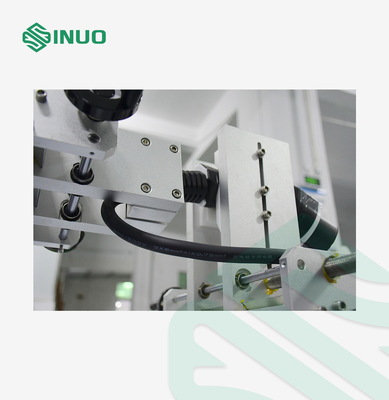

UL2594 Dispositivo de ensayo de tensión y par del cable para enchufes y enchufes de vehículos 3
