| Nombre De La Marca: | Sinuo |
| Número De Modelo: | Se aplicará a los vehículos de motor de motor de motor. |
| Cuota De Producción: | 1 |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 10 juegos por mes |

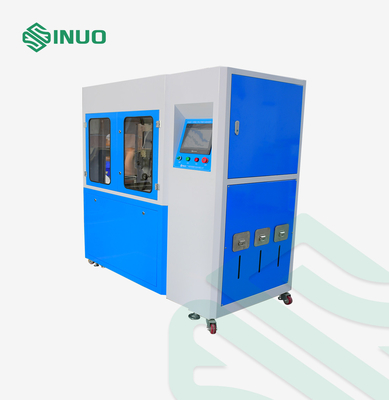

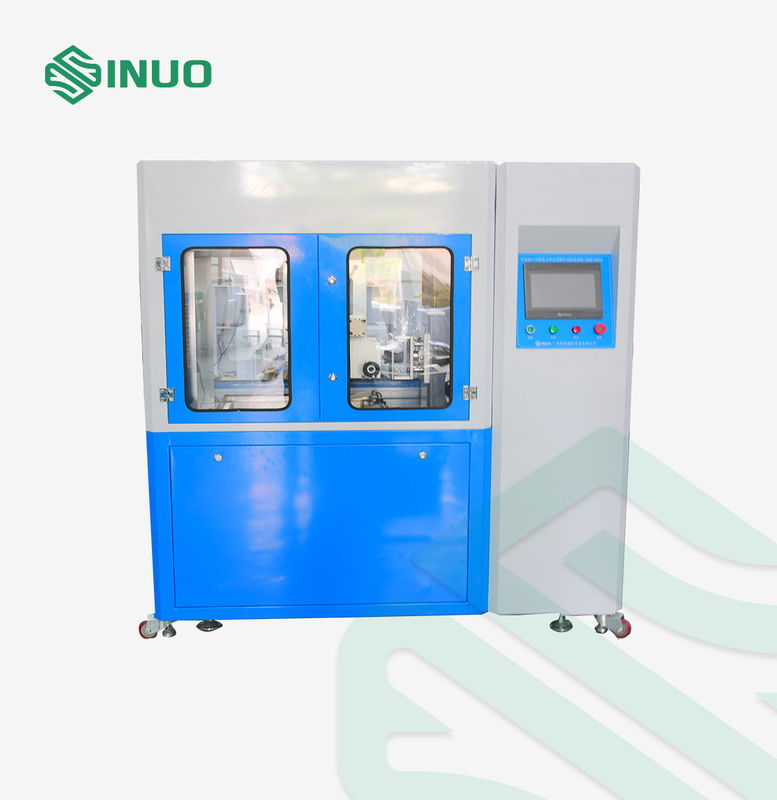

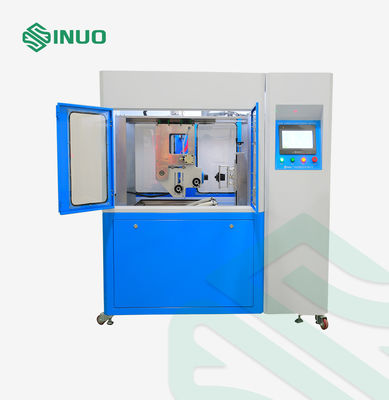

IEC60309 Extracción e inserción del enchufe del vehículo eléctrico con máquina de ensayo de inmersión en solución
Estándares y cláusulas cumplidas
Se ajusta a la norma IEC 62196-3: 2020 cláusulas 22 y 23, a la norma IEC 62196-1: 2020 cláusulas 22 y 23 y a la norma IEC 60309-1: 2012 cláusulas 20 y 21, etc.
Resumen del producto
Se utiliza para comprobar si los accesorios eléctricos, como las interfaces de carga de vehículos eléctricos, los enchufes industriales, las tomas de corriente y los acopladores, pueden soportar los efectos mecánicos,tensiones eléctricas y térmicas que se produjeron durante el funcionamiento normal sin desgaste excesivo u otros efectos nocivos.
El servomotor impulsa el mecanismo para hacer que las muestras de prueba repitan las acciones de inserción y extracción.,El trazo y el ángulo pueden ser preestablecidos en la pantalla táctil.
Parámetros técnicos
| Contenido del ensayo |
a) El desgaste y la capacidad; b) Funcionamiento normal |
| Rango de las muestras de ensayo | Dispositivo de carga de CA y CC |
| Estación de ensayo | Estación única |
| Método de control eléctrico | Mitsubishi PLC control integrado inteligente, 7 pulgadas de color de interfaz táctil hombre-máquina operación |
| Modo de funcionamiento | Funcionamiento manual o controlado por programa |
| Función | Tiene la función de simular el funcionamiento normal de la interfaz de carga, que puede realizar la operación de enchufe y extracción de la interfaz de carga,también tiene la configuración programable de la velocidad de ensayo, tiempo de prueba y tiempos de prueba |
| Modo de conducción | El servomotor impulsa los movimientos de enchufe y desenchufe y los movimientos de rotación y humedecimiento del líquido.y el cilindro auxiliar se da cuenta de la apertura y cierre del mecanismo de bloqueo del interruptor. |
| Instalación de la muestra y método de sujeción |

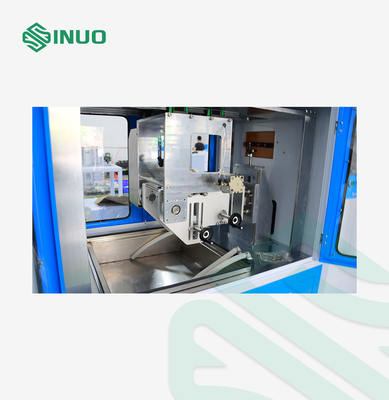

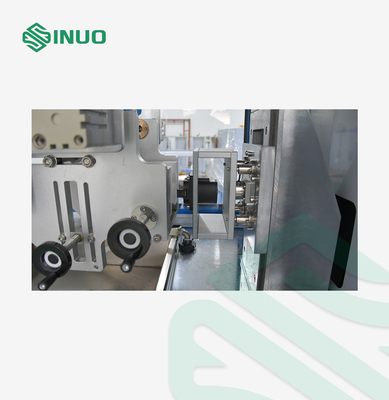

Clampada mecánica, Clampada ajustable tridimensional X/Y/Z, posición ajustable del punto de sujeción, Clampada universal adecuada para el estándar nacional, estándar estadounidense,Interfaces de carga de corriente alterna/DC de tipo europeo |
| Volte automático | Equipado con un mecanismo de giro automático en la abrazadera de la pistola de carga, que se puede girar a 90o y el tiempo de retención del giro se puede ajustar arbitrariamente dentro del rango (0 ~ 600) s |
| Número de ensayos | 0~999999 veces puede ser preseleccionado, se detiene automáticamente cuando el conteo alcanza el valor establecido |
| Tiempo de conducción de la capacidad de ruptura | 1-999.9s puede ser preestablecido (la norma requiere que el contacto eléctrico debe mantenerse por no más de 4s y no menos de 2s) |
| Tasa de conexión y retirada | 0-10 veces/min, puede preestablecerse (3,75 ciclos/min, 7,5 trazos/min) |
| Carga de ensayo | 0-150 mm, puede preestablecerse (la distancia entre el tapón de ensayo y el enchufe de ensayo es ≥ 50 mm) |
| Velocidad de ensayo | 0-1100mm/s puede preajustarse directamente en la pantalla táctil |
| Indicación del valor de la fuerza | Equipado con un sensor de fuerza de rango de 50 kg, que puede controlar el valor de la fuerza en tiempo real, formar una curva de fuerza-tiempo, mostrar la fuerza máxima de inserción y la fuerza de extracción,y mostrar el valor de la fuerza actual, rango de valor de la fuerza (0 ~ 500) N |
Detalles
