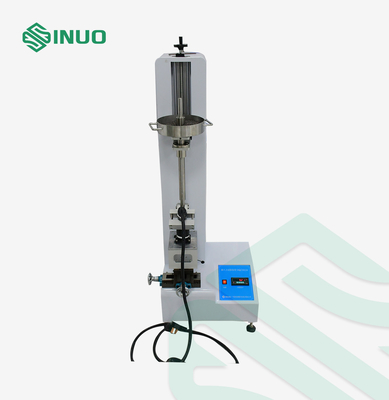

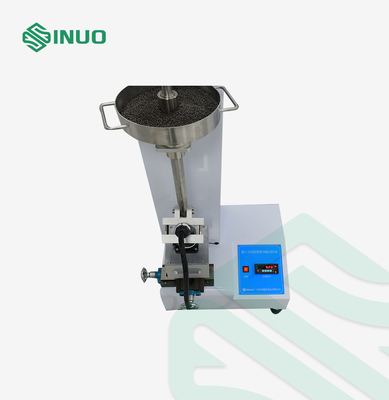

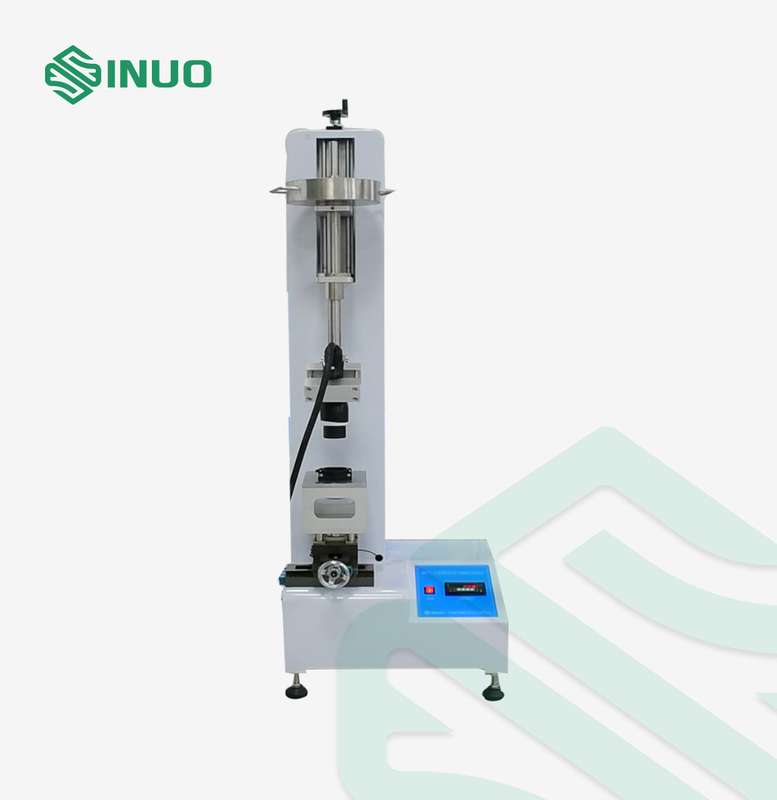

Dispositivo de ensayo de la fuerza de inserción del vehículo eléctrico para la pistola de carga

Dispositivo de ensayo de la fuerza de inserción del vehículo eléctrico para la pistola de carga

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1013A
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Calibration Certificate (Cost Additional)

Peso principal de la pistola de carga de CA:

9.2 kg

Peso principal del cañón de carga de CC:

13,2 kg

Peso adicional:

0.8kg

Altura de caída de peso adicional:

5 cm

Método de control:

Manual de trabajo

Método de elevación:

Manual de trabajo

Estación de prueba:

Sola estación

Método de reducción de peso adicional:

Manual de trabajo

Detalles de empaquetado:

Embalaje para la exportación

Capacidad de la fuente:

10 juegos por mes

Resaltar:

Dispositivo de ensayo de la fuerza de inserción del vehículo eléctrico

Dispositivo de ensayo de fuerza de inserción precisa

Descripción del producto

Dispositivo de ensayo de la fuerza de inserción del vehículo eléctrico para la pistola de carga

Estándares y cláusulas cumplidas

Se ajusta a la norma IEC 62196-1 2022, punto 16.16.

Resumen del producto

La estructura de la interfaz de carga debe facilitar la inserción de la pistola de carga.Compruebe si la fuerza máxima requerida para introducir la pistola de carga en la toma del aparato se encuentra dentro del rango especificado en la norma.

La fuerza para insertar la pistola de carga en la toma: Coloque la pistola de carga verticalmente hacia abajo, coloque el peso principal requerido por el estándar en la pistola de carga y luego use un 0.8 kg de peso para caer libremente desde una altura de 5 cm para impactar el peso principalEl cañón de carga debe insertarse en el enchufe en la posición requerida del contacto.

Parámetros técnicos

Modelo	Se trata de un sistema de control de las emisiones.
Estación de ensayo	Estación única

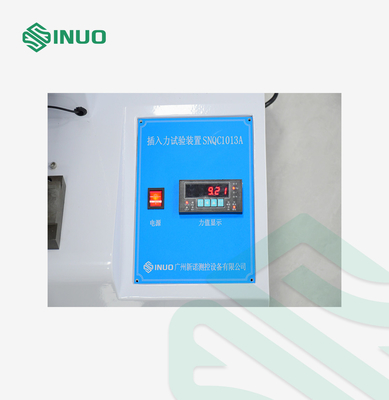

Método de control	Manual, el instrumento muestra los datos de valor de fuerza en tiempo real
Método de elevación	Manual de trabajo
Método de reducción de peso adicional	Manual de trabajo
Control de las fuerzas	Sensor de valores de presión de tracción y visualización del instrumento
Configuración del peso	Peso principal de la pistola de carga de CA: 9,2 kg Peso principal de la pistola de carga de corriente continua: 13,2 kg Peso adicional: 0,8 kg Nota: El peso del peso principal incluye el peso de la abrazadera, la varilla de guía, el cubo de la bola de acero y la muestra de la pistola de carga.Una bola de acero adicional de 10 kg está equipada para ajustar el peso para que todo el peso del peso principal se ajuste a AC o DCRequisitos de fuerza de inserción del arma.
Altura de caída de peso adicional	5 cm
Introducir el posicionamiento inicial	Tabla de deslizamiento de precisión y posicionamiento del rodamiento de guía lineal largo
Clampada de la pistola de carga	Manilla de sujeción, dirección ajustable, para que la cabeza del arma esté verticalmente hacia abajo
