IEC60529 Equipo de ensayo de pulverización IPX3/4 para estaciones de carga y productos grandes

IEC60529 Equipo de ensayo de pulverización IPX3/4 para estaciones de carga y productos grandes

Nombre De La Marca:	Sinuo
Número De Modelo:	SN4415
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Calibration Certificate (Cost Additional)

Capacidad del depósito de agua:

≤ 80 L

Rango de ángulo de rociado:

±45°

Tamaño de la abertura:

Ø0,5 mm

Diámetro esférico:

Es el 75.5

Precisión del flujo:

± 0,5 L/min

Velocidad de elevación:

Se aplicarán las siguientes medidas:

Rango de flujo:

12.5L/min (cada uno)

Alcance de elevación:

Las medidas de seguridad se aplicarán a las medidas de seguridad.

Detalles de empaquetado:

Embalaje para la exportación

Capacidad de la fuente:

10 juegos por mes

Resaltar:

Equipo de ensayo de pulverización IPX3

Equipo de ensayo de pulverización IEC60529

Descripción del producto

IEC60529 Equipo de ensayo de pulverización IPX3/4 para estaciones de carga y productos grandes

Estándares y cláusulas cumplidas

Se ajusta a la norma IEC60529:2001, etc.

Resumen del producto

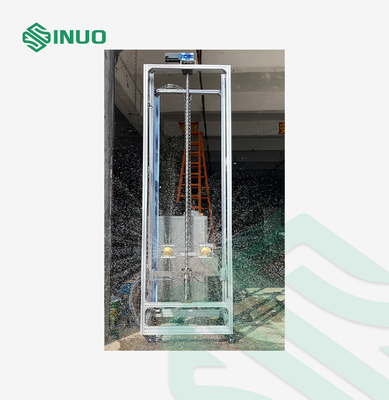

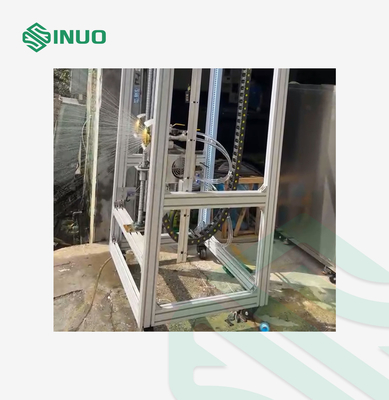

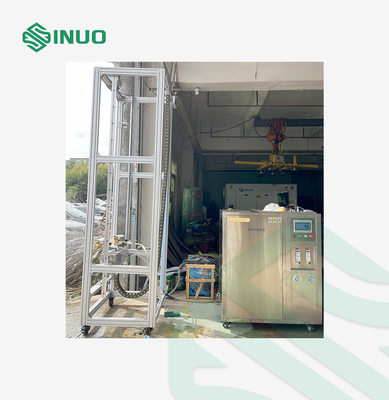

El producto de ensayo se coloca en un espacio abierto al aire libre para el ensayo de pulverización de nivel IPX3-4. El ensayo IPX3 o IPX4 puede seleccionarse según la situación real del producto.El equipo se divide en una combinación general (control, tanque de agua, bomba de agua y estructura de elevación), todos montados en dispositivos móviles, las tuberías de agua y los cables de alimentación se arrastrarán detrás del dispositivo móvil durante el ensayo.El bastidor móvil está equipado con dos cabezas de rociador de PCLa distancia entre la boquilla y la muestra se mueve manualmente y el soporte de pulverización se empuja manualmente hacia adelante.El marco de rociado puede moverse hacia arriba y hacia abajo, y la altura de la distancia móvil hacia arriba y hacia abajo es de 400-3000 mm (la altura máxima de rociado es de 2700 mm).El caudal de rociado de agua se ajusta por la válvula (ajuste manual) y se muestra por el caudalímetro electromagnéticoDurante la prueba (tiempo de prueba, velocidad de marcha hacia arriba y hacia abajo, velocidad de marcha hacia arriba y hacia abajo, ángulo de rociado) se puede ajustar en la pantalla táctil.

Parámetros técnicos

Aplicación	Apto para ensayos IPX3/IPX4 de productos de gran tamaño;
Apertura	Ø0,5 mm
Número de agujeros	121 pcs ((Hay un agujero medio, los dos círculos interiores de 24 pcs de agujeros tienen un ángulo incluido de 30 °, y los cuatro círculos exteriores de 96 pcs de agujeros tienen un ángulo incluido de 15 °.)
Diámetro esférico de la boquilla	Es el 75.5
Estructura	Adoptando una estructura de deflector extraíble, el deflector se instala durante la prueba IPX3 y se retira durante la prueba IPX4; Es un deflector de aluminio, un contrapeso de acero inoxidable.
Tiempo de ensayo	No menos de 3 minutos (1 min/m2), el usuario puede establecer el tiempo (control del sistema de control).
Presión del agua	150kpa, el usuario puede ajustar la presión (controlada por el sistema de control).

Dimensiones del bastidor de pulverización	900 mm800 mm3000 mm (LWH)
Alcance de elevación	400 mm-2700 mm (se puede ajustar)
Velocidad de elevación	0-150 mm/S (se puede ajustar)
Rango de ángulo de rociado	± 45° (puede ajustarse).
Ámbito de aplicación	Apto para la pulverización de agua con boquilla IPX3, IPX4 y el control automático de todo el equipo impermeable.
Método de suministro de agua	Suministro de agua de flujo constante
Capacidad del depósito de agua	≤ 80 L
Temperatura del agua de ensayo	Temperatura ambiente
Flujo
proceso de control del suministro de agua	La válvula se ajusta manualmente, el medidor de caudal lee el caudal y el caudal se muestra en la pantalla táctil.
Rango de flujo	12.5L/min (cada uno)
Precisión del caudal	± 0,5 L/min
Medidor de caudal	un medidor de caudal electromagnético XYDL-DN15;
Bomba de agua	Pampas centrífugas de acero inoxidable;

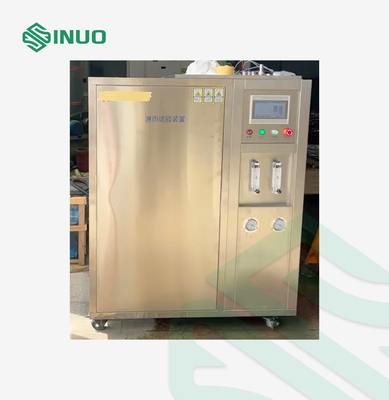

Cabina de control
Detección de flujo	Medidor de flujo electromagnético, retroalimentación de la señal de flujo.
Configuración del flujo	Ajuste manual
El controlador	Delta PLC
Pantalla táctil	El Delta
Función de control	Suministro de agua de flujo constante, control del tiempo de prueba, control de velocidad de marcha hacia arriba y hacia abajo, control de distancia de marcha hacia arriba y hacia abajo, control del ángulo de rociado.
Función de protección	Protección contra fugas, protección contra sobrecarga, protección contra cortocircuito.
Componentes eléctricos	Utilizando marcas conocidas (Schneider, Izumi, Omron), etc.
Trabajadores de cableado	Cumplir con las normas nacionales, el diseño del panel eléctrico es razonable, el cableado es firme y las marcas son claras.

Detalles

IEC60529 Equipo de ensayo de pulverización IPX3/4 para estaciones de carga y productos grandes 0
