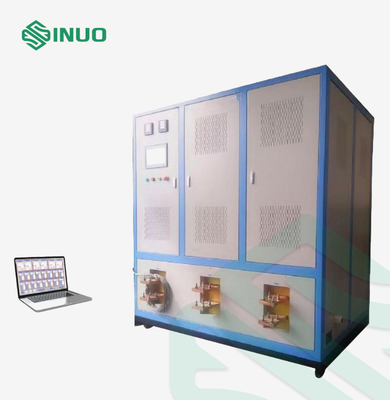

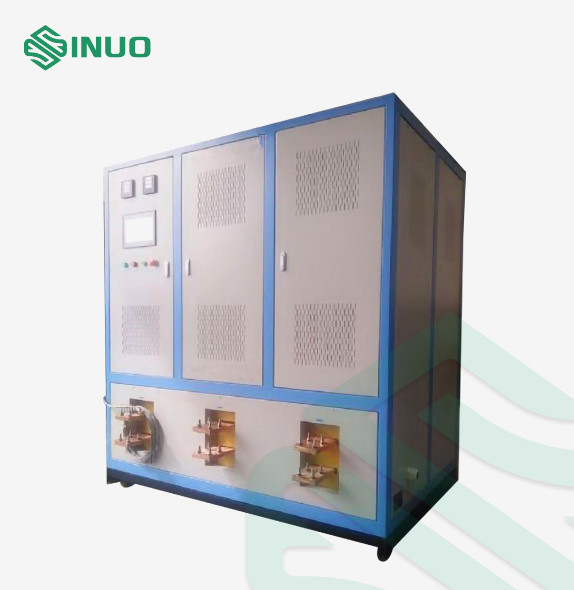

Sistema de ensayo de resistencia a la corriente de cortocircuito limitado IEC62368-1 300V

Sistema de ensayo de resistencia a la corriente de cortocircuito limitado IEC62368-1 300V

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1020A
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 Sets Per Month

Información detallada

Descripción del producto

Información detallada

Place of Origin:

China

Certificación:

Calibration Certificate (Cost Additional)

Rango de tensión de descarga:

DC10-300V

Discharge peak limit current:

Not less than 14KA

Corriente máxima de descarga:

Configurable digitalmente

Discharge voltage:

Programmable control

Fuente de alimentación del dispositivo:

Las partidas de los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje de los

Equipment dimensions:

W1800×D900×H1800mm

Exactitud actual:

Nivel 0,5 o superior, resolución ≤ 1A;

Voltage accuracy:

Level 1 or better, resolution ≤1V;

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Resaltar:

Sistema de prueba de cortocircuito resistente a la corriente

Sistema de prueba de corriente de cortocircuito de 300V

Equipo de ensayo de conectores de vehículos eléctricos IEC62368-1

Descripción del producto

Sistema de ensayo de resistencia a la corriente de cortocircuito limitado IEC62368-1 300V

Estándares y cláusulas cumplidas

Se ajusta al apéndice R de la norma IEC 62368-1:2019.

Resumen del producto

El sistema utiliza un dispositivo de almacenamiento de energía para almacenar energía de acuerdo con los parámetros establecidos, y se descarga cuando se alcanza el voltaje establecido para realizar la función de prueba de salida de corriente grande.La frecuencia de oscilación de atenuación de la corriente es de 50 ± 2 Hz, simulando la frecuencia de potencia, y la corriente de pico puede alcanzar 14KA (10KA pico de onda senoidal), se cargará automáticamente para la siguiente ronda de pruebas después de que se complete la descarga.

Durante el proceso de ensayo, se registra la forma de onda de la corriente de descarga y se genera automáticamente la curva de corriente-tiempo.

Cumplir los requisitos de ensayo de una potencia de alimentación de 300V*10KA=3MVA en laboratorios ordinarios;

Sistema de ensayo de resistencia a la corriente de cortocircuito limitado IEC62368-1 300V 0

En el diagrama de bloque esquemático anterior, el diseño es la oscilación de atenuación amortiguada (α < 1), y la ecuación de bucle es:

Sistema de ensayo de resistencia a la corriente de cortocircuito limitado IEC62368-1 300V 1

Sistema de ensayo de resistencia a la corriente de cortocircuito limitado IEC62368-1 300V 2

Sistema de ensayo de resistencia a la corriente de cortocircuito limitado IEC62368-1 300V 3

La forma de onda actual de la corriente se muestra en la Figura a.

Parámetros técnicos

Corriente máxima de descarga	Configurable digitalmente
Voltado de descarga	Control programable
Rango de tensión de descarga	con una tensión de corriente de corriente igual o superior a 300 V
Corriente máxima de descarga	No inferior a 14KA (valor máximo de onda senoidal de 10KA)
Tiempo de descarga	No menos de 20 ms, oscilación atenuada según la curva sinusoidal (Utiliza componentes especiales de carga y descarga para almacenamiento de energía de alta eficiencia, sin efecto de memoria, larga vida)
Rango de desviación durante el ensayo	La corriente 95% ~ 105%; el voltaje 100% ~ 105%; la frecuencia 95% ~ 105%;
Precisión actual	Nivel 0,5 o superior, resolución ≤ 1A;
Precisión del voltaje	Nivel 1 o superior, resolución ≤ 1V;
Resistencia de descarga	1.Hecho de material de alambre constante, la resistencia es estable y confiable durante mucho tiempo 2. Un interruptor especial de alta corriente contactor se utiliza para el control de conmutación
Forma de onda actual	Utilizando una medición de bobina Rogowski de alta precisión, el rango de medición es de 20KA y el ancho de banda puede alcanzar 2MHz.
Anfitrión de control	1Utilice un host de computadora de pantalla táctil LCD integrado con un monitor de 15 pulgadas, unidad de estado sólido de 64G y memoria de 8G. 2Configurar una tarjeta de adquisición de datos de alta velocidad para medir con precisión la forma de onda de la corriente de descarga. 3La curva de forma de onda actual se puede almacenar y exportar. 4Después de establecer los parámetros, el programa prueba automáticamente, analiza automáticamente la impedancia del bucle y ajusta automáticamente el voltaje para adaptarse.
Función de protección	Equipados con función de protección contra sobrevoltura y sobrecorriente
Interfaz de salida del dispositivo	A. Interruptor de protección SCPD (como 25A) o fusible: el usuario puede conectarlo por sí mismo desde el exterior B. Cables de salida: De acuerdo con el área de la sección transversal del número de cable, el usuario puede conectarlo por sí mismo C. Cuando el equipo sale de la fábrica, se proporciona una cubierta protectora de acrílico, que puede adaptarse a la mayoría de los productos en prueba.
Fuente de alimentación del dispositivo	Las partidas de los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje de los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje de las máquinas de ensamblaje y de los equipos de ensamblaje de las máquinas de ensamblaje y de los equipos de ensamblaje de las máquinas de ensamblaje.
Dimensiones del equipo	El valor de las emisiones de gases de efecto invernadero se calculará en función de las condiciones de ensayo.
Peso del equipo	750 kilos
Medio ambiente de trabajo	Temperatura 0-30°C, humedad relativa no superior al 80% y sin condensación, vapor y gases corrosivos

Detalles

Sistema de ensayo de resistencia a la corriente de cortocircuito limitado IEC62368-1 300V 4
