IEC60309-1 Equipo de ensayo de tensión y par del cable de interfaz de carga

IEC60309-1 Equipo de ensayo de tensión y par del cable de interfaz de carga

Nombre De La Marca:	Sinuo
Número De Modelo:	SNQC1007
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Calibration Certificate (Cost Additional)

Peso:

180 kg de peso

Modo de accionamiento:

Eléctrico

Frecuencia de tensión:

1 vez/s

Las dimensiones:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Número de tiradas:

1-999999 veces

Tiempo de aplicación del par:

0-99H59M59S

Rueda de par:

El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de l

Aplica la tensión:

Las condiciones de ensayo se determinarán en función de las condiciones de ensayo.

Detalles de empaquetado:

Embalaje para exportación

Capacidad de la fuente:

10 juegos por mes

Resaltar:

Equipo de ensayo de tensión y par del cable

Equipo de ensayo de par IEC60309-1

Descripción del producto

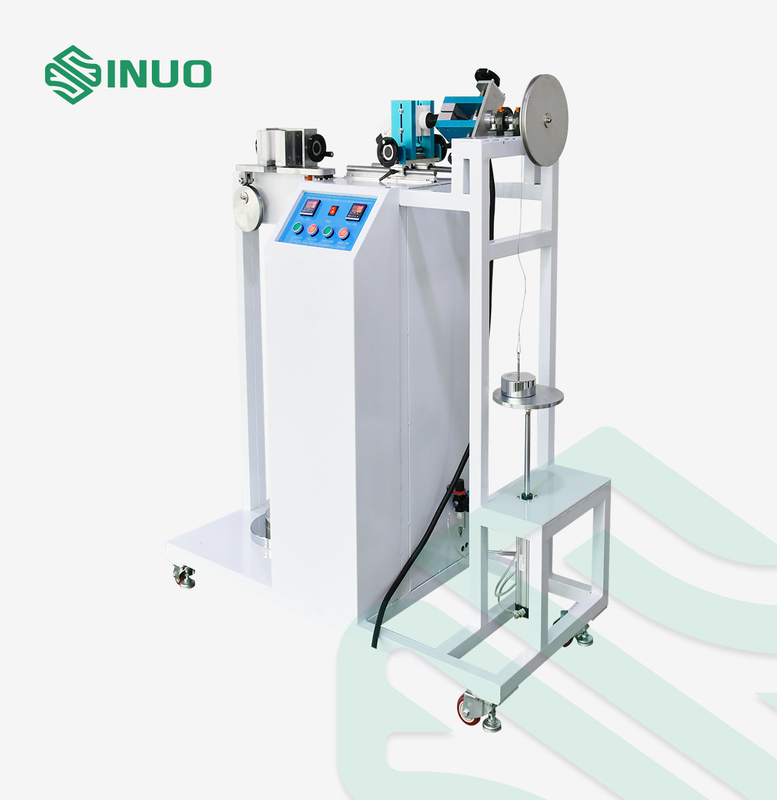

IEC60309-1 Equipo de ensayo de tensión y par del cable de interfaz de carga

Estándares y cláusulas cumplidas

Se ajusta a la norma IEC 62196-1:2022, IEC60309-1:2012.

Resumen del producto

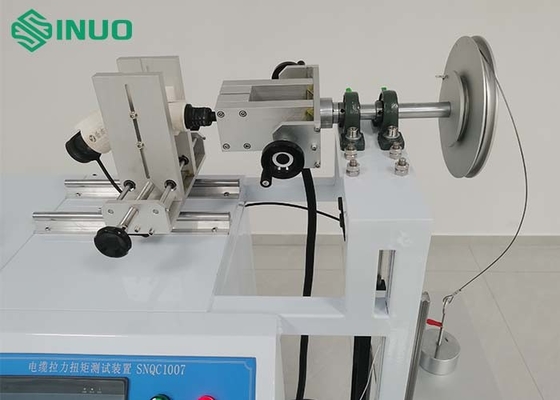

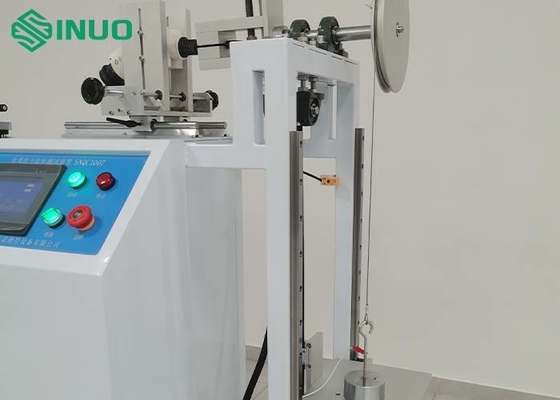

La fuerza de tracción se realiza mediante el uso de un mecanismo excéntrico o un mecanismo de tornillo accionado por motor, y la velocidad del motor se puede ajustar para garantizar que el tiempo de cada fuerza de tracción sea preciso;el par se realiza utilizando un cilindro/motor, una bandeja, un peso y un relé de tiempo. Se utiliza para probar la capacidad de carga de los accesorios de los cables de conexión del enchufe y del enchufe del vehículo para soportar fuerzas y momentos de tracción especificados.Los pesos se utilizan para aplicar la tensión, y los pesos y los brazos de torsión logran el par. Utilice el PLC para controlar el número de veces de tensión aplicada y el tiempo de prueba del par.El equipo se detendrá automáticamente cuando se alcance el número de ensayos o el tiempo de ensayo.Después del ensayo, el desplazamiento máximo permitido del cable flexible del conector de la pistola de carga no deberá exceder el valor estándar requerido.

Parámetros técnicos

Las dimensiones	En torno a W1600D600H1450mm
Peso	Alrededor de 180 kg.
Objetos de ensayo	Pruebas de tracción y par en los cables de enchufe de alimentación y/o de enchufe del vehículo

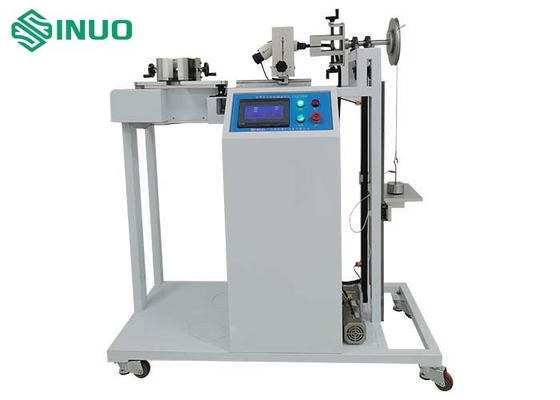

Diagrama esquemático de la estructura del equipo	Consulte el diagrama esquemático de la figura 1.

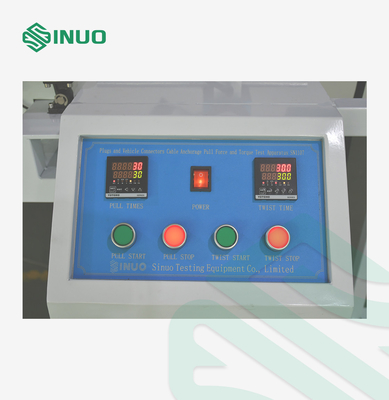

Modo de funcionamiento del mando	Control automático por PLC, funcionamiento por pantalla táctil
Modo de conducción	Eléctrico
Aplica la tensión	Cumplir con las especificaciones de 160N, 200N, 240N, 250N y 500N.
Aplicar el par	Cada uno cumple con las especificaciones de 0,6N·m, 0,7N·m, 1,2N·m, 1,5N·m, 2,3N·m y 11,0N·m
Rueda de par	El valor de las emisiones de CO2 de los vehículos de las categorías M1 y M2 será el valor de las emisiones de CO2 de los vehículos de las categorías M1 y M2 de las categorías M2 y M3 de las categorías M3 y M4 de las categorías M4 y M4 de las categorías M4.
Frecuencia de tensión	1 vez/s, detecta el tiempo de tensión real mediante señal eléctrica
Número de tiradas	1-999999 veces, puede ser preseleccionado, por defecto es 100 veces ± 1 vez
Tiempo de aplicación del par	0-99H59M59S, puede preestablecerse
Protección contra cortes de energía	Con función de almacenamiento y memoria de datos con apagado
Instalaciones	Un conjunto de pinzas universales
Cuadro de selección de la correlación de peso

Detalles

IEC60309-1 Equipo de ensayo de tensión y par del cable de interfaz de carga 2
