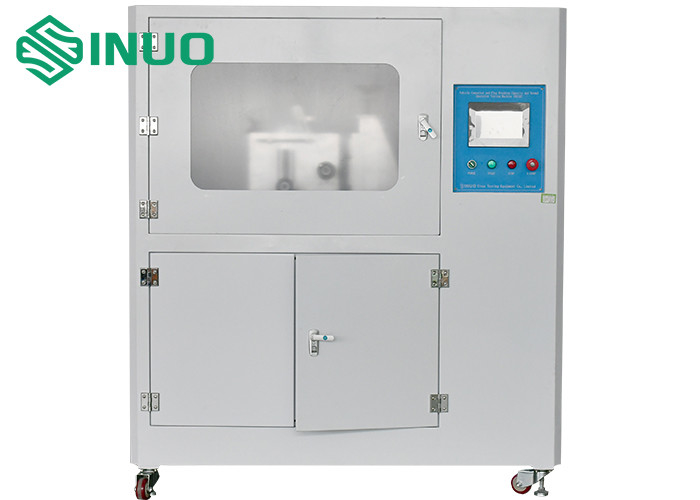

IEC62196-1 Interfaz de carga Dispositivo de ensayo de capacidad de ruptura de 2 kW

IEC62196-1 Interfaz de carga Dispositivo de ensayo de capacidad de ruptura de 2 kW

Nombre De La Marca:	Sinuo
Número De Modelo:	Se aplicará a los vehículos de motor de motor de motor.
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Calibration Certificate (Cost Additional)

Peso:

150 kg de peso

Temperatura de trabajo:

0 a 40 °C

Humedad de trabajo:

30%-90%

Estación:

Sola estación

Dimensiones generales:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Fuente de alimentación:

AC220V ± 10%/50-60Hz, 2Kw

Viaje de prueba:

0-150 mm, puede preestablecerse

Tasa de enchufe y descarga:

0-10 veces/min, puede preestablecerse

Detalles de empaquetado:

Embalaje para exportación

Capacidad de la fuente:

10 juegos por mes

Resaltar:

Dispositivo de prueba de ruptura de la interfaz de carga de 2 kW

Dispositivo de prueba de ruptura de la interfaz de carga de la norma IEC 62196-1

Descripción del producto

IEC62196-1 Interfaz de carga Dispositivo de ensayo de capacidad de ruptura de 2 kW

Estándares y cláusulas cumplidas

Se ajusta a la norma IEC 62196-1:2022., etc.

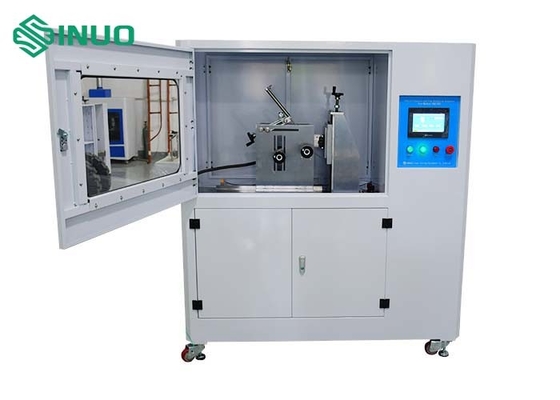

Descripción general del producto

Se utiliza para comprobar si los accesorios eléctricos, como las interfaces de carga de vehículos eléctricos, los enchufes y enchufes industriales y los acopladores, pueden soportar la tensión mecánica,tensión eléctrica y tensión térmica que se producen durante el uso normal sin desgaste excesivo u otros efectos nocivos, con el fin de verificar su fiabilidad. El mecanismo de accionamiento del servomotor se utiliza para realizar acciones lineares repetitivas de enchufe y extracción en la muestra,y se puede conectar una carga externa para el ensayo de encendido y apagadoEl tiempo de encendido y apagado, la velocidad de prueba, la carrera y el ángulo se pueden preestablecer a través de la pantalla táctil.

Parámetros técnicos

T.Esta es la	a) Prueba de vida útil parcial del dispositivo de bloqueo mecánico; b) capacidad de rotura; c) Funcionamiento normal (tiempo de vida)
Rango de las muestras de ensayo	Dispositivo de carga de CA y CC
Estación	Estación única
Método de control eléctrico	Mitsubishi PLC control inteligente integrado, 7 pulgadas de color de interfaz táctil hombre-máquina operación
Modo de funcionamiento	Funcionamiento manual o controlado por programa
Función	Tiene la función de simular el funcionamiento normal de la interfaz de carga, que se puede combinar con el funcionamiento de enchufe y desconexión de la interfaz de carga,desbloqueo/bloqueo del dispositivo de bloqueo mecánico, y también puede ser probado de forma independiente. Tiene configuración programable de velocidad de prueba, tiempo de prueba y número de ensayos;
Modo de conducción	El servomotor impulsa los movimientos de enchufe y desenchufe y los movimientos de rotación y sumersión de líquido,y el cilindro auxiliar se da cuenta de la apertura y cierre del mecanismo de bloqueo del interruptor.

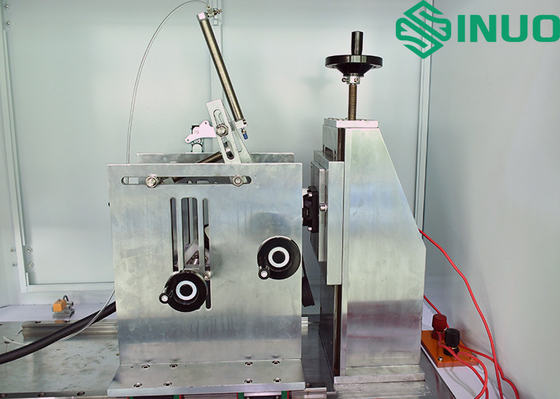

Instalación de la muestra y método de sujeción	Clampada mecánica, Clampada ajustable tridimensional X/Y/Z, posición ajustable del punto de sujeción, Clampada universal adecuada para el estándar nacional, estándar estadounidense,Interfaz de carga de corriente alterna/DC de tipo europeo;
Volte automático	Equipado con un mecanismo de giro automático en la abrazadera de la pistola de carga, que se puede girar 90o y el tiempo de retención del giro se puede ajustar arbitrariamente dentro del rango (0 ~ 600) s
Frecuencia del ensayo	0~999999 veces, puede ser preseleccionado, se detiene automáticamente cuando el conteo alcanza el valor establecido
Capacidad de interrupción Tiempo de encendido	1-999.9s, puede preestablecerse (la norma exige que el contacto eléctrico se mantenga durante no más de 4 s y no menos de 2 s)
Tasa de enchufe y descarga	0-10 veces/min, puede preestablecerse (3,75 ciclos/min, 7,5 trazos/min)
Viaje de prueba	0-150 mm, puede preestablecerse (la distancia entre el tapón de ensayo y el enchufe de ensayo es ≥ 50 mm)
Velocidad de ensayo	0-850mm/s puede preestablecerse directamente en la pantalla táctil
Indicación del valor de la fuerza	Equipado con un sensor de fuerza de rango de 50 kg, que puede controlar el valor de la fuerza en tiempo real, formar una curva fuerza-tiempo, mostrar la fuerza máxima de inserción y la fuerza de extracción,y mostrar el valor de la fuerza actual, rango de valores de fuerza (0 ~ 500) N y error de indicación. ≤±0,5%F.S., resolución≤0,1N
Dispositivo de bloqueo	Tiene la función de presionar automáticamente el dispositivo de bloqueo mecánico para simular condiciones normales de funcionamiento.
Caja del depósito de la solución	Equipado con tres depósitos de líquido de ensayo que pueden alojar GB/T20234.1-2023 Tabla 10 solución simulada de lluvia ácida, Tabla 11 solución simulada de agua salada,y el cuadro 13, solución simulada de agua turbia.
Requisitos de inmersión	El número de líquidos de remojo, el tiempo de remojo, el tiempo de secado, los tiempos de enchufe y descarga y los tiempos de ciclo se pueden establecer
Carga	Exterior
Función de detección	Cuando la carga está conectada, puede darse cuenta de la alarma de interrupción del circuito y registrar los tiempos actuales.
Protección de la seguridad	Protección contra el suelo, cortocircuito, sobrecarga

Detalles

IEC62196-1 Interfaz de carga Dispositivo de ensayo de capacidad de ruptura de 2 kW 3
