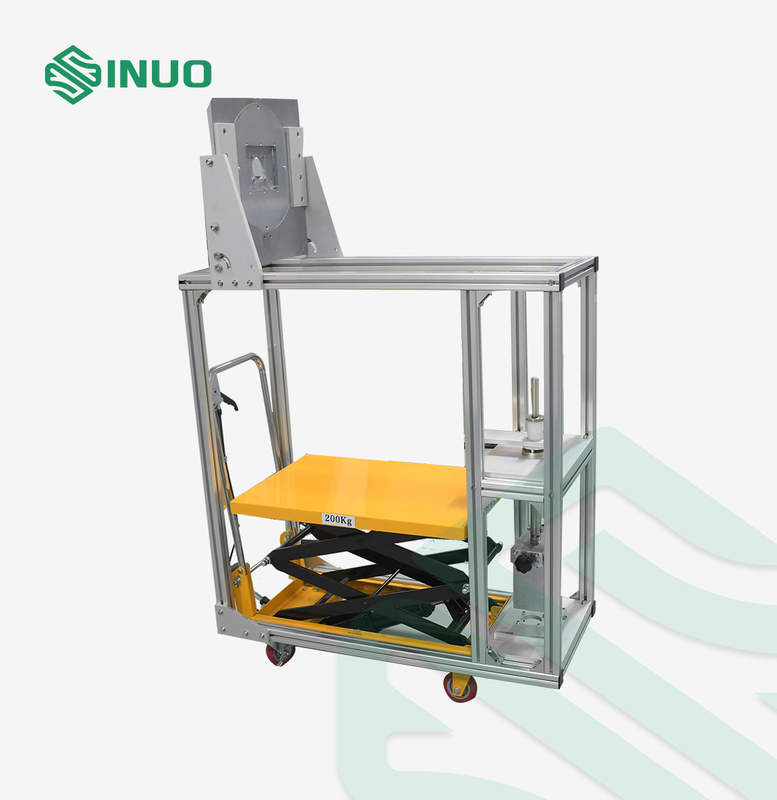

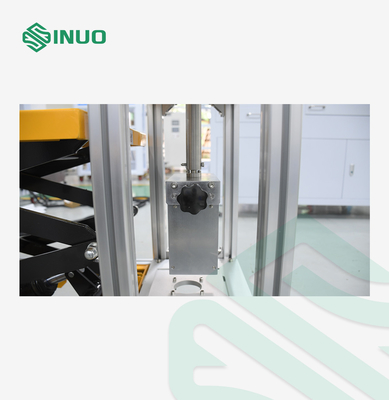

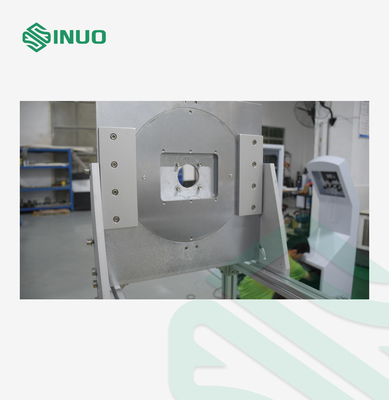

IEC 62196-1 Interfaz de carga de vehículos eléctricos Dispositivo de ensayo de carga mecánica

1El ensayo de carga de carga deberá cumplir los requisitos.

La masa total del enchufe de la fuente de alimentación de ensayo o del enchufe del vehículo de ensayo, del dispositivo de sujeción, del dispositivo de carga, del peso principal,y los pesos adicionales ejercerán una fuerza de tracción conforme a lo dispuesto en el cuadro 1.La masa del peso adicional debe ser tal que ejerza una fuerza igual a una décima parte de la fuerza de extracción.y luego deje caer el peso adicional sobre el peso principal desde una altura de 5 cm.

Gráfico 1 Carga de gravedad con diferentes corrientes nominales

Selección del peso

De acuerdo con el gráfico 1, seleccione un peso adecuado de acuerdo con la corriente y realice el ensayo. Por ejemplo 165N=148,5+16.5

Se trata de un sistema de control de las emisiones de gases de escape.

440N=396 + 44

660N=396+44+154+66

750N=396+154+44+66+15+75

Entre ellos, 148.5N, 270N y 396N son los principales pesos con ganchos.

Se muestra en SN1013C-10. 16.5N, 30N, 44N, 154N, 66N, 15N, 75

La forma y el tamaño de los pesos adicionales con orificios transversales se muestran en la figura adjunta SN1013C-13.

El código se puede personalizar más tarde.

2El ensayo de fuerza de extracción del enchufe de carga deberá cumplir los requisitos.

Antes del ensayo, limpie el aceite de la perilla y retire la toma de la fuente de alimentación de ensayo o la caja de inserción de la toma del vehículo de ensayo del enchufe de la fuente de alimentación o del enchufe durante 10 ciclos.Luego sujetarlo en el dispositivo con un tapón y hacer la prueba de nuevoNo es necesario que el enchufe de carga se mueva a una velocidad uniforme cuando se saca o se enchufa.y la fuerza de inserción y la fuerza de extracción son iguales a la gravedad del peso y del tapón y están verticalmente hacia abajo.

3. Enchufe estándar de ensayo

El tapón de ensayo estará constituido por contactos finamente molidos de acero endurecido con una rugosidad superficial no superior a 0.8 μm sobre su longitud de trabajo y espaciados a una distancia nominal con una tolerancia de ±0.5 mm. Para otros tipos de alfileres, las dimensiones de los alfileres o la distancia entre las superficies de los alfileres deberán cumplir las dimensiones mínimas establecidas en las normas pertinentes.
