IEC60068-2-78 2012 Cámara de ensayo de temperatura y humedad constantes de entrada 6m3

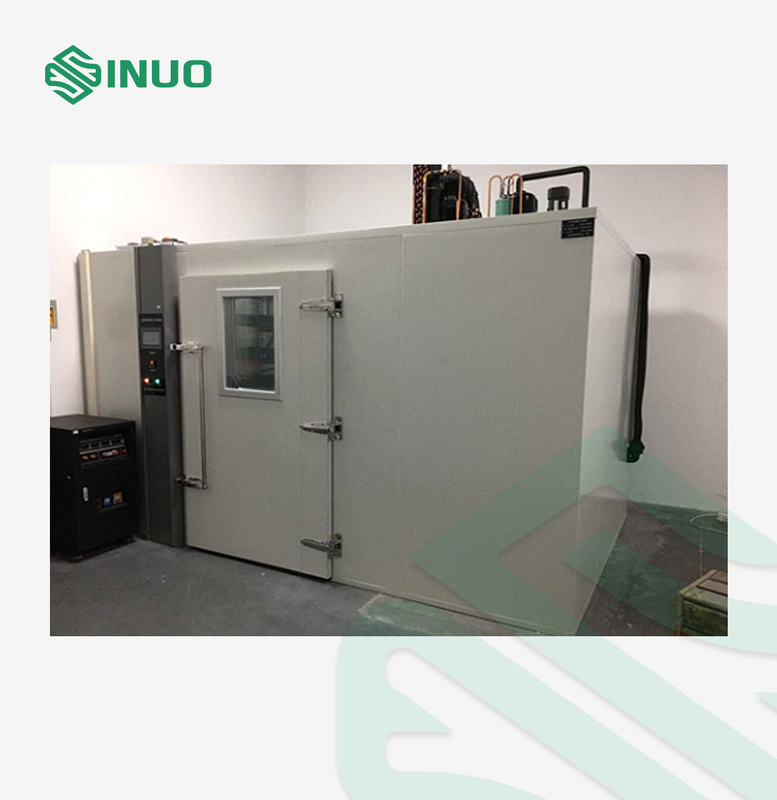

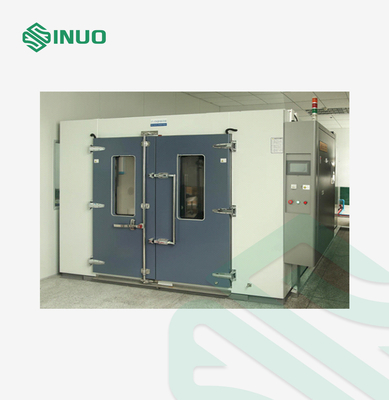

IEC60068-2-78 2012 Cámara de ensayo de temperatura y humedad constantes de entrada 6m3

Nombre De La Marca:	Sinuo
Número De Modelo:	SN886-6m3
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Calibration Certificate (Cost Additional)

Fluctuación de la temperatura:

≤±0.5℃

Desviación de la temperatura:

≤±2.0℃

Rango de humedad:

20 a 98% de HRC

Desviación de la humedad:

+2,0%RH / -3,0%RH

Tasa de calentamiento:

-70℃~+180℃

Tarifa de enfriamiento:

+ 180°C ∼ 70°C

Tamaño interno de la cámara:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Dimensiones de la cámara externa:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Detalles de empaquetado:

Embalaje para exportación

Capacidad de la fuente:

10 juegos/mes

Resaltar:

Cámara de prueba de humedad a temperatura constante

Cámara de ensayo de humedad de 6 m3

La temperatura de ensayo de humedad en la cámara de ensayo de humedad de la IEC60068-2-78 2012

Descripción del producto

IEC60068-2-30 Cámara de entrada con control de humedad y temperatura 22m3

Estándares y cláusulas cumplidas

IEC60068-2-30:2005 ¢Ensayo ambiental-parte 2-30: ensayos-ensayo Db: calor húmedo, ciclo (12h+12h), IDT

IEC60068-2-78:2012 Ensayo ambiental-parte 2-78: ensayos-cabina de ensayo: calor húmedo, estado estable, IDT

IEC60068-2-1:2007 ¢ Pruebas ambientales-parte 2-1: Pruebas-prueba A: frío, IDT

IEC60068-2-2:2007 ¢Ensayos ambientales-parte 2-1: ensayos- ensayo B-calor seco, IDT

Información sobre el producto:

Esta cámara de ensayo simula el entorno cambiante de temperatura y humedad para los productos o materiales.instrumento y medidor y otras partes del producto en un ambiente de alta y baja temperatura y humedad durante el almacenamiento, transporte y uso, para determinar la adaptabilidad a la temperatura de los productos o materiales mencionados anteriormente a un ambiente de alta y baja temperatura y humedad,especialmente para los cambios de rendimiento y propiedades mecánicas de la electrificación del producto.

Parámetros técnicos

- No, no es así.	Proyecto	Contenido
A. No	Número del producto	SN886-6m3
B. El trabajo	Marca del producto	SINUO
C. Las	Tamaño interno de la cámara	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
	Dimensiones de la cámara externa	Parte del armario: aproximadamente 2300 mm de ancho × 2890 mm de ancho Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo.
D	Rango de temperatura	-70°C+180°C (rango ajustable)
	Tasa de calentamiento	-70°C+180°C velocidad media de calentamiento durante todo el proceso aproximadamente 2~3°C/min
	Tasa de enfriamiento	+180°C−70°C velocidad media de enfriamiento durante todo el proceso aproximadamente 0,7°C/min
	Resolución de la pantalla de temperatura	0.1°C
	Fluctuación de la temperatura	≤ ± 0,5°C	Datos medidos en condiciones de no carga
	Desviación de temperatura	≤ ± 2,0 °C
	Rango de humedad	H 20 a 98 por ciento
	Desviación de humedad	+2,0%RH / -3,0%RH
	Desviación de humedad	Bajo el 75%RH≤±5,0%RH, por encima del 75%RH≤+2/-3%R.H.
	Fluctuación de la humedad	≤ ± 2,0%R.H.
	Diagrama de la gama de capacidades de control de temperatura y humedad	(Ver el gráfico del intervalo de temperatura y humedad controlable, sin fuente de humedad ni carga térmica)
¿ Qué es?	Ruido del motor	≤ 75 dB (A) (El dispositivo de detección de ruido se mide a 1 m de la puerta del equipo)
F: el precio	Fuente de alimentación	AC3¢5W 380V 50Hz (R, STN de tres fases de cinco alambres más alambre de tierra) (fluctuación de voltaje ≤±10%)
G.	El poder	En total 25 kW
H.	Diseño de ahorro energético	El PLC del sistema de control se utiliza para ajustar automáticamente las condiciones de funcionamiento del refrigerador de acuerdo con las condiciones de ensayo.El sistema de refrigeración puede ajustar la potencia de acuerdo con la carga y tiene tecnología de ajuste de la energía del compresor, lo que puede lograr excelentes efectos de ahorro de energía.
Yo...	Método de enfriamiento	El equipo adopta un tipo de refrigeración por agua (viene con una torre de agua, bomba de agua).

Estructura y materiales

Instalación general	El almacén se ensambla e instala fijando cerraduras en el sitio, y tiene un aspecto hermoso.La capa intermedia entre la cámara interior y la cáscara exterior está llena de espuma de poliuretano y placas de acero reforzadoLa estructura es sólida, la instalación es conveniente y rápida, y el período de construcción es corto.
Material de la cámara exterior	espesor estándar de la placa de acero de color exterior: 0,8 mm
Material de la cámara interior	La cámara interior está hecha de acero inoxidable mate SUS#304.
Material aislante	Espuma de poliuretano rígida de 100 mm y lana de vidrio, ignífugo y ignífugo, que cumple con los requisitos medioambientales.La capa intermedia entre la cámara interior y la cáscara exterior está llena de poliuretanoLa estructura es sólida, la instalación es conveniente y rápida, y el período de construcción es corto.
Las demás placas de acero	Fabricado en acero inoxidable mate SUS#304 (depeso total 1,0 mm)
Material de fondo	Hecho de material antideslizante de acero inoxidable en relieve SUS#304
Puerta de la cámara	El exterior de la puerta está hecho de placas de acero laminadas en frío que son cortadas, dobladas y pintadas por CNC ( espesor 1,2 mm),y el interior está reforzado con tubos cuadrados para garantizar la ausencia de deformación o fuga de aire durante el uso a largo plazo. Puerta única con bisagra, para evitar la condensación o la helada en el marco de la puerta y en el borde de la puerta durante el ensayo a baja temperatura,el marco de la puerta y el borde de la puerta están equipados con dispositivos eléctricos de descongelación.
Bajo	La ranura de drenaje inferior es de 60 mm de ancho y 30 mm de profundidad.Se utilizan 2 alcantarillas de suelo de acero inoxidable para la cámara de ensayo para probar la alta temperatura y la alta humedad para descargar agua de condensación.

Placa de fondo	a) Carga uniforme: 500 kg/m2; b) La capacidad de carga de la placa inferior está asegurada por acero de conducto horizontal para garantizar que la cámara de ensayo esté instalada en una superficie plana.La placa inferior de la cámara de ensayo está instalada con cuadrados de madera de carga.Una placa de aluminio antideslizante de 3 mm está instalada en la placa inferior de acero inoxidable para garantizar una tensión uniforme en toda la placa inferior.
Ventana de observación	El tamaño de la ventana de observación: ancho 400*altura 600 mm. La puerta está equipada con una ventana de observación de vidrio grande de vacío de 3 capas resistente al calor y al sudor.No habrá heladas ni condensación en la superficie..

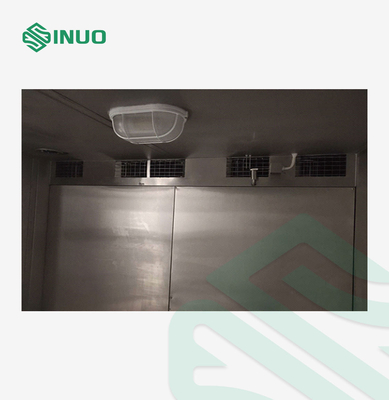

Dispositivo de iluminación	En la cámara de ensayo se instalarán dos lámparas de iluminación a prueba de explosión y humedad.
Agujero de plomo	El cuerpo está equipado con 1 orificio de Φ100 mm, 1 tapón blando y 1 tapa de orificio que puede utilizarse para el cable de alimentación de prueba externo o la línea de señal que pasa a través de él.
El sellamiento	El sello de la puerta de la cámara de ensayo está hecho de cinta de goma de silicona, que es resistente a altas y bajas temperaturas, antienvejecimiento y tiene un buen rendimiento de sellado.
Ventana de balance de presión	La ventana de equilibrio de presión equilibra la presión dentro y fuera del almacén, evitando que la puerta se empuje hacia afuera cuando la presión interna es demasiado alta durante el calentamiento,y evita que la puerta sea aspirada hacia adentro y no pueda abrirse durante el enfriamientoNormalmente se cierra y se abre automáticamente cuando la diferencia de presión es grande.
Sensor de temperatura	Utilizando el sensor de temperatura PT100 de platino importado, alta precisión
Sensor de humedad	Adopte un sensor de humedad de alta sensibilidad con alta precisión y larga vida útil
Sistema de suministro de aire
Diagrama esquemático del suministro de aire	La salida de aire adopta el método de retorno de aire de circulación de salida de aire superior y retorno de aire inferior.
Características del suministro de aire	El aire es transportado por la rueda de viento centrífuga, y la persiana de salida de aire ajusta la dirección del viento para garantizar plenamente la uniformidad dentro de la cámara.
Motor de circulación	Con motor asíncrono de 380 V

Rueda de viento	Ventilador de circulación centrífuga de múltiples alas, cuchillas de aleación de aluminio resistentes a altas y bajas temperaturas
Sistema de refrigeración
Método de refrigeración	Compresión mecánica de vapor en cascada binaria
Compresor	Compresor de pistón semihérmico alemán GEA o compresor de rodillo Emerson
Agentes de refrigeración	HFC no fluorados y respetuosos con el medio ambiente R404a+R23
Condensador	Tipo de caparazón y tubo de alta eficiencia refrigerados por agua
Evaporador	Evaporador de aletas de aleación de aluminio de múltiples secciones de alta eficiencia (tipo de aletas engrosadas)
Otros accesorios	Todos ellos son productos de alta calidad de marcas internacionales de primera línea (imagen a la derecha: secador de filtros)
Deshumidificación	Congelamiento y deshumidificación por el sistema de refrigeración (el aire de la caja pasa a través del evaporador a una temperatura inferior al punto de rocío, y se precipita la humedad)

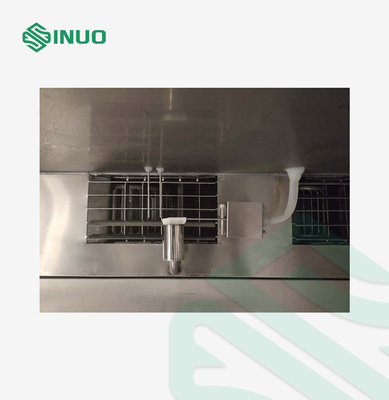

Sistema de calefacción y humidificación
Tubos de calefacción	Calentamiento eléctrico, tipo de alambre de calefacción eléctrica de aleación de níquel-cromo de alta calidad, control de modulación de ancho de pulso PID SSR ajusta automáticamente la potencia de calefacción.
Método de control	La señal de salida del controlador se utiliza para lograr un control de interruptores sin contacto de alta precisión a través de relés de estado sólido SSR.
Tubo de humidificación	Tipo de caldera calefacción eléctrica, aleación de níquel-cromo de alta calidad tipo de cable de calefacción eléctrica más blindaje SUS304, control de modulación de ancho de pulso PID SSR ajusta automáticamente la potencia de calefacción.Se inyecta vapor en la cámara de ensayo después de la humidificación
Método de control	La señal de salida del controlador se utiliza para lograr un control de interruptores sin contacto de alta precisión a través de relés de estado sólido SSR.
Sistema de control y circuito de control
El controlador		Adopta pantalla táctil de color programable de temperatura y humedad "7-inch" chino e inglés pantalla táctil de color verdadero interfaz hombre-máquina (tipo de conversación de pantalla)

Función de visualización en pantalla
Resolución de reproducción	Temperatura 0,01°C; humedad 0,1%; tiempo 1min
Modo de funcionamiento	Programa en ejecución, valor fijo en ejecución
Capacidad del programa	El tiempo de funcionamiento de valor fijo puede ajustarse hasta 9999h59m (configuración 0 significa funcionamiento continuo sin límite de tiempo); Capacidad del programa utilizable: 120 grupos como máximo. Capacidad de memoria utilizable: 120 pasos por grupo. Ejecución de comandos repetibles: cada comando puede ejecutarse hasta 999 veces.
Método de ajuste	Modo de diálogo hombre-máquina, con entrada y control táctiles
Interfaz de comunicación	Puede conectarse a una computadora para mostrar curvas y recopilar datos (la computadora no está incluida) Dispositivos de comunicación RS-232, RS-485 y USB
Tarjeta de memoria USB	Unidad flash USB conectable para descargar curvas históricas, datos históricos, función intercambiable en caliente
Método de registro de datos	Tiene una memoria RAM protegida por batería que puede guardar los valores de ajuste del dispositivo, los valores de muestreo y el tiempo de muestreo; el período de grabación de la curva se puede ajustar a 30 ~ 60 segundos,y el tiempo de memoria máximo almacena 90 días de curvas históricas y datos históricos (cuando se toma muestras).
Función de memoria de apagado	El modo de recuperación de apagado puede ajustarse a: arranque en caliente/ arranque en frío/ parada.
Programar la función de inicio	El operador puede establecer el tiempo de encendido a voluntad, y la máquina funcionará automáticamente después de que el tiempo haya terminado cuando se encienda la energía.
Principales componentes del circuito de control	Los componentes principales del circuito de control son todos de marcas de alta calidad.
Diagrama de referencia del sistema de circuitos		Cada línea está marcada con un número de línea.
Función de protección		En el caso de la
1Viene con interruptor de protección de cortocircuito sin fusible. 2Sobrecarga y sobrecalentamiento del compresor 3Dispositivo de protección contra sobrecorriente/baja tensión del sistema 4Autodiagnóstico del controlador y visualización de fallas 5Protección de baja presión de agua de refrigeración 6Protección contra fugas y cortocircuitos 7Protección contra cortocircuito de carga 8Terminal de seguridad en tierra 9Protección contra el sobrecalentamiento o sobrecarga del motor del ventilador 10Dispositivo de equilibrio de la presión del aire dentro y fuera de la caja
Condiciones de uso
1. temperatura ambiente: -5°C a +28°C; 2. Humedad relativa: ≤ 85% de HRC; 3. Presión atmosférica: 80 kPa~106 kPa 4No hay vibraciones fuertes alrededor. 5. Fuente de alimentación del equipo: (tenga en cuenta que la fuente de alimentación de ensayo no está incluida) 5.1 Conectar la fuente de alimentación a 380 VAC (± 10%), cable trifásico + cable de tierra de protección, resistencia a la tierra ≤ 4Ω; 5.2 Potencia efectiva máxima: 25 kW 6. Frecuencia: 50 ± 0,5 Hz
Diagrama de la estructura del equipo (sólo para referencia) 1- Puerta única, cuarto de trabajo. 3. cámara de mezcla de humedad y calor, 4. humidificador 5. Evaporador 6. calefactor 7. ventilador 8. unidad de refrigeración 9. torre de enfriamiento
