IEC60068-2-1 Cámara de ensayo ambiental de temperatura y humedad de entrada 12m3

20 % HR ~ 98 % HR

Refrigeración: 4,5 KW*2 piezas = 9 KW

Calefacción: 12KW

Humidificación: 12KW

Motor: 0,75 KW*6=4,5 W

Otros: ≈1.5KW

Potencia total instalada: Pmax≤39KW (sujeto a diseño final)

Método: refrigeración por agua.Es estable y de poco ruido.Marca nacional reconocida.

Caudalímetro: 15T/h

Requisitos de agua del grifo: Tubería de agua: 1/2 "presión de agua: 0,3 ~ 0,6 Mpa

Temperatura ambiente: 5℃~+35℃, humedad relativa: ≤90% RH

No debe haber altas concentraciones de componentes, gases corrosivos y atmósferas inflamables y explosivas alrededor.

AC380V±10%, 50HZ±1HZ, sistema trifásico de cinco hilos

El orificio del cable de alimentación se encuentra en la parte trasera inferior derecha de la cámara de prueba.

La cámara de pruebas y la unidad de refrigeración son de diseño dividido.Después de instalar el equipo en su lugar, la tubería de refrigeración y el circuito eléctrico se conectan y verifican antes de poner en marcha la máquina.

El controlador adopta un gabinete de control independiente y está instalado en el lado derecho del laboratorio.

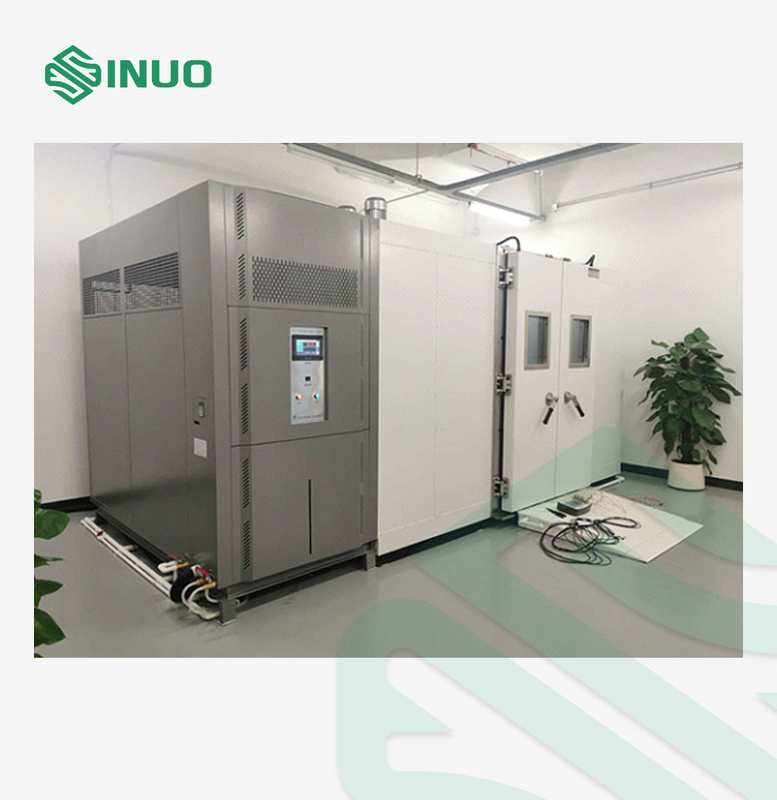

El equipo adopta un tipo dividido y la unidad de refrigeración y el gabinete de control eléctrico están instalados en el lado derecho del equipo.

La conexión entre el cuerpo de la caja y la unidad adopta una caja de conexiones a prueba de explosiones y un tubo de acero galvanizado, y el proceso de conexión cumple con los estándares nacionales pertinentes a prueba de explosiones.

La pared interior está hecha dePlaca de acero inoxidable SUS304 de 1,2 mmY todos los TIG no sellados se sueldan continuamente para garantizar que no haya fugas después de una prueba a largo plazo.

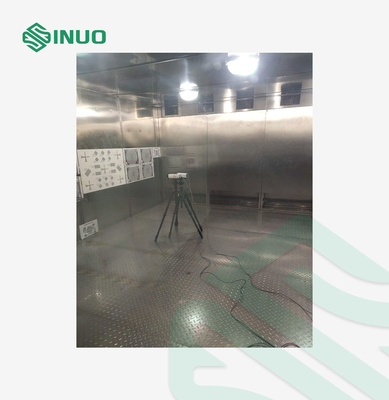

La placa inferior es una placa antideslizante con patrón de acero inoxidable con una capacidad de carga de ≥300 kg/m2 (carga uniforme).

El fondo de la caja está parcialmente tratado y solidificado.Estructura inferior reforzada.El rendimiento de aislamiento térmico de la capa de aislamiento térmico del piso y la pared de la caja.La placa superior es consistente y en la parte inferior se reservan zanjas de drenaje.

El conducto de aire se encuentra detrás del estudio:

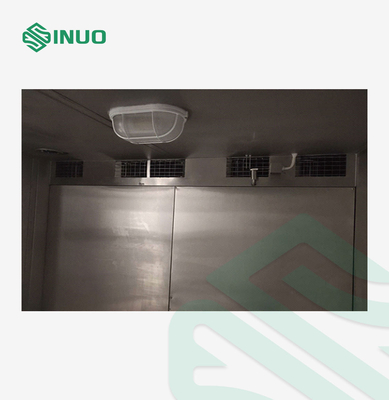

El motor a prueba de explosiones está instalado en la parte superior de la caja, el impulsor del ventilador centrífugo de aluminio está instalado en la parte superior de la caja de prueba y el aire se suministra uniformemente a través de la salida de aire de la voluta para cumplir con los requisitos de uniformidad de temperatura.

1. Configure 2 puertas divididas, del tamaño de la abertura de la puerta (800+800) W×2000Hmm

2. La puerta está sellada con una tira de sellado de caucho de silicona suave resistente a altas y bajas temperaturas de doble capa.

3. La bisagra giratoria puede garantizar que el ángulo de apertura de la puerta sea ≥ 120 grados.

4. El borde interior de la puerta está configurado con una cinta calefactora de temperatura constante y el sistema de control enciende automáticamente la cinta calefactora para descongelar de acuerdo con la temperatura del estudio.

En la puerta se instalan dos juegos de ventanas de observación visual (400×500 mm).El vidrio de la ventana de observación está hecho de vidrio aislante multicapa recubierto con una película calefactora eléctrica.La ventana de observación tiene una alta transmitancia de luz, un buen efecto de aislamiento térmico y no tiene cables de resistencia en la superficie del vidrio.Observación y otras ventajas, cuando la temperatura del estudio es inferior a la temperatura ambiente, el control activa automáticamente la función de desempañamiento de la ventana de observación.

1. El motor adopta un motor profesional: 0,75 KW, 6 juegos de IP55

2. La voluta del ventilador está hecha de aluminio para evitar chispas por la fricción entre el impulsor y la voluta;

3. Tanto la carcasa interior como la exterior cuentan con líneas de conexión a tierra confiables y la superficie del equipo está rociada con pintura antiestática conductora para garantizar que no se pueda acumular electricidad estática en la superficie de la carcasa del equipo.

4. El sensor de temperatura (PT100) adopta un sensor a prueba de explosiones.

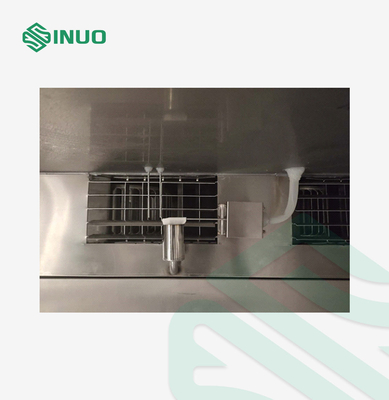

5. El dispositivo de calentamiento es un calentador de acero inoxidable sin llama abierta.

6. El cableado de aparatos eléctricos a prueba de explosiones cumple con los requisitos nacionales a prueba de explosiones.

7. Configure un protector de sobrecalentamiento independiente, es decir, un instrumento de protección de temperatura de dos secciones, para evitar el peligro de que se sobrepase la temperatura en la sala de trabajo.

1. Calentador de alambre calefactor de aleación de níquel-cromo

2. Modo de control del calentador: ajuste de ancho de pulso de período igual sin contacto, SSR (relé de estado sólido)

3. Potencia del calentador: ≤12.0KW

Se adopta el dispositivo de reposición automática de agua.Después de conectar el agua del grifo con una tubería de agua de 1/2", el dispositivo de suministro de agua es de una marca famosa internacional, que puede filtrar y desionizar automáticamente el agua.

Flujo de agua desmineralizada: 10L/h

Presión del agua: 0,1 ~ 0,25 Mpa

Dureza del agua: ≤0,03 mol/L (1,5 mg/L, calculado como CaCO3) m, el estándar nacional para agua de humidificación, para proporcionar el agua desionizada necesaria para la parte de humidificación del equipo.

Nuevos refrigerantes que cumplen con los requisitos internacionales de protección ambiental:

1. Grado de alta temperatura: R404A

2. Grado de baja temperatura: R23

1. La configuración principal del sistema de refrigeración adopta componentes importados de Europa y Estados Unidos.Para la configuración específica, consulte la lista de configuración principal del equipo;

2. El intercambiador de calor de placas soldadas de acero inoxidable de Danfoss se utiliza como condensador evaporativo del sistema de refrigeración en cascada, con una pequeña diferencia de temperatura de transferencia de calor, alta eficiencia de intercambio de calor y apariencia compacta;

3. Para evitar que el agua descongelada en el compresor fluya libremente, se instala una bandeja receptora de agua debajo del compresor, que se recolecta y descarga de manera centralizada;

4. Equipado con un manómetro para mostrar la presión del sistema, lo cual es conveniente para la inspección y mantenimiento del sistema de refrigeración.

Para reducir el ruido en el laboratorio, se adopta un esquema integral de reducción del ruido interno de la unidad y absorción de impactos del compresor.

1. Amortiguación del compresor

1.1 Instale resortes amortiguadores y almohadillas de goma en la parte inferior del compresor para reducir la transmisión de la vibración del compresor al marco de la unidad a través de la base;

1.2 Los tubos de succión y escape del compresor utilizan mangueras metálicas amortiguadoras de American Packless o Italian Castel para reducir la transmisión de vibraciones a través de los tubos.

1.3 La tubería de proceso del compresor adopta una curvatura amortiguadora y una fijación distal para evitar la resonancia

2. Silenciador en la unidad;

La carcasa de la unidad está pegada con algodón que absorbe el sonido.Dado que el interior de la unidad necesita ventilación y disipación de calor, para reducir la transmisión de ruido por el aire, se instalan deflectores de sonido con algodón absorbente de aceite en la entrada y salida de aire para reducir la transmisión de ondas sonoras a la habitación. a través de los orificios de ventilación.

1. El dispositivo de calefacción es un calentador blindado a prueba de explosiones.

2. El relé de estado sólido se utiliza para el arranque por cruce por cero sin contacto para hacer funcionar el calentador, sin chispas ni ruidos de contacto, y tiene una larga vida útil.

Usando el controlador de pantalla táctil a color TEIM 2700 "Sanyuan" coreano, las características principales son las siguientes:

1. Pantalla táctil TFT de color verdadero de 7 pulgadas, la interfaz hombre-máquina se puede seleccionar en chino o inglés y el método de operación del menú facilita a los usuarios dominar el método de operación del equipo;
2. Precisión de la pantalla: temperatura 0,1 ℃;tiempo 0.1min
3. Se pueden seleccionar dos métodos de prueba: temperatura constante (operación manual) o programa (es decir, operación automática con programa preestablecido)
4. El funcionamiento del equipo tiene un alto grado de automatización.Establezca la temperatura objetivo o preestablezca los procedimientos de operación del equipo.Después de activar el botón de operación, el sistema puede determinar automáticamente si se debe abrir la unidad de refrigeración, el calentador o el ventilador.Los colegas pueden ajustar automáticamente la salida de calefacción sin operaciones o monitoreo excesivos por parte del usuario, se puede obtener la curva de proceso de prueba ideal.
5. La función de ejecución de programas preestablecidos permite a los usuarios preestablecer 1000 curvas de programas, cada curva se puede configurar hasta 100 pasos, 6 grupos de ciclos pequeños y se pueden vincular 10 programas diferentes, y el programa se puede recuperar y almacenar para la siguiente prueba.Se puede llamar directamente.
6. Durante la prueba, se pueden mostrar en tiempo real importantes parámetros de referencia, como la temperatura objetivo actual, la temperatura medida, la potencia de calefacción, el tiempo de funcionamiento y el proceso de ejecución del programa.
7. Puede almacenar curvas de temperatura y datos durante 600 días.
8. Función de autodiagnóstico de fallas, cuando el equipo falla, automáticamente emitirá una alarma y cortará el suministro de energía.Los colegas mostrarán el fenómeno de la falla y una descripción simple de la falla en el controlador, y los usuarios podrán encontrar fácilmente la causa según la falla.

1. Función de grabación de datos USB:

2. Puede insertar directamente cualquier disco U en cualquier lugar del archivo de registro histórico y realizar operaciones como lectura y análisis en la computadora.

3. Potentes funciones de software para PC, interfaz Ethernet estándar de 10M/100M, adquisición automática de direcciones IP, identificación de red y control sencillo.

3.1.El ordenador anfitrión:

La computadora host está conectada directamente a una caja de prueba a través de un cable de red.

3.2 LAN:

Múltiples computadoras y múltiples conexiones LAN del área de control del UMC1000

3.3 sincronización remota del SERVIDOR WEB;

El monitoreo remoto se puede realizar a través de la prueba INTERNET NET.

1. Seguridad del personal

1.1 protección contra fugas

2. Seguridad del equipo:

2.1 pérdida de fase de la fuente de alimentación, error de fase, protección contra inestabilidad de voltaje;

2.2 Protección limitadora de corriente del bucle de control

2.3 Protección contra sobrecarga del motor del ventilador

2.4 Protección contra sobrecarga de corriente del compresor

2.5 protección contra sobrecalentamiento del compresor

2.6 Protección de alta presión del compresor

2.7 protección contra cortocircuitos del calentador

2.8 Protección contra fugas de equipos

2.9 Función secundaria independiente de protección contra sobrecalentamiento

Temperatura: 5 ℃ ~ 35 ℃

Humedad relativa: ≤85

Presión atmosférica: 80-106 kPa

No hay vibraciones fuertes alrededor;

Sin luz solar directa ni radiación directa de otras fuentes de calor;

Sin flujo de aire fuerte: cuando es necesario forzar el flujo de aire circundante, no se sopla ningún flujo de aire directamente a la caja;

No hay ningún campo electromagnético fuerte alrededor;

No hay una alta concentración de polvo y sustancias corrosivas alrededor.

Voltaje y frecuencia: AC380V±10%, 50Hz, trifásico de cuatro cables + cable de tierra protector

Resistencia a tierra del cable de tierra de protección: La resistencia a tierra del cable de tierra de protección es inferior a 4Ω
