ISO 20653 IPX6K9K Impermeabilización del equipo eléctrico contra objetos extraños

ISO 20653 IPX6K9K Impermeabilización del equipo eléctrico contra objetos extraños

Nombre De La Marca:	Sinuo
Número De Modelo:	No incluidos en la lista
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	30 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Calibration Certificate (Cost Additional)

Flujo de chorro de agua:

14-16L/MIN, ajustable

Presión de pulverización de agua:

8MPA-10MPA, ajustable

Código del IP:

Se aplican las siguientes condiciones:

Temperatura del agua de la prueba:

No más de 80 ± 5 °C

Ángulo del chorro de agua:

0°, 30°, 60° y 90°

Diámetro de la placa giratoria:

Se aplicarán las reglas siguientes:

Duración de la prueba:

Al menos 3 minutos, ajustable

Estándar aplicado:

Se aplicarán las disposiciones de la norma DIN 40050-9, ISO 20653, IEC 60529.

Detalles de empaquetado:

Cuadro de madera contrachapada

Capacidad de la fuente:

30 juegos/mes

Resaltar:

ISO 20653 Equipo eléctrico

Objetos extraños Equipo eléctrico

IPX6K9K Equipo eléctrico

Descripción del producto

ISO 20653 IPX6K9K Impermeabilización del equipo eléctrico contra objetos extraños

Estándares y cláusulas cumplidas

I.DIN 40050-9: Vehículos de carretera; grados de protección (código IP); protección contra objetos extraños; agua y contacto; equipos eléctricos

2. ISO 20653:2013 Vehículos de carretera - Grados de protección (código IP) - Protección del equipo eléctrico contra objetos extraños, agua y acceso

3. IEC 60529: 2013 Grados de protección proporcionados por las carcasas (código IP)

FunciónResumen general

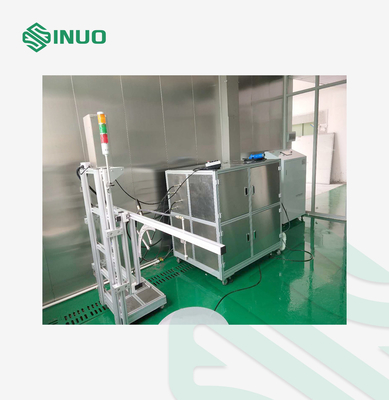

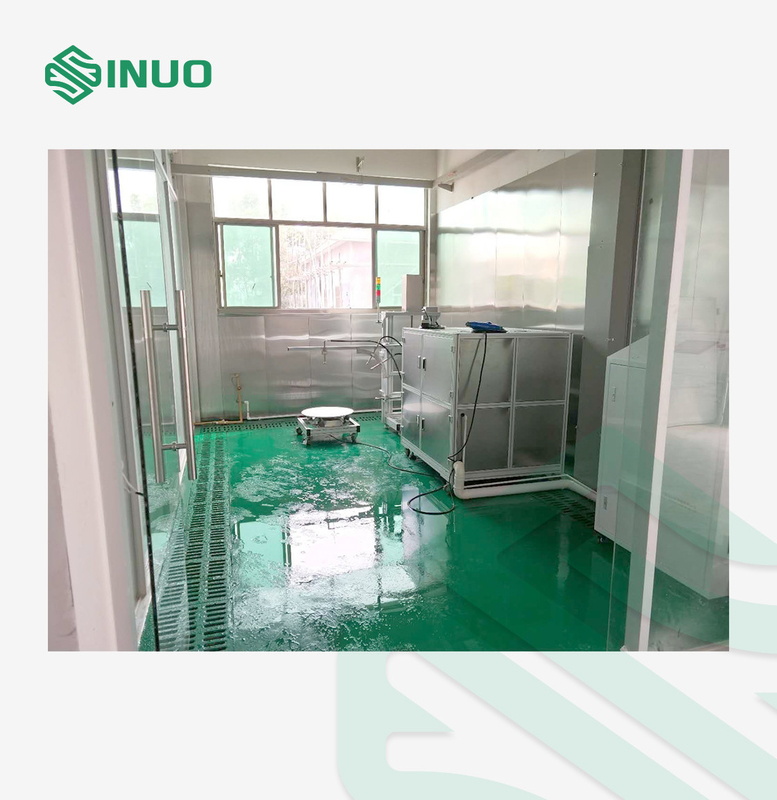

El objetivo principal de este equipo es llevar a cabo ensayos de impermeabilidad IPX6K e IPX9K para la protección de los componentes eléctricos, lámparas y carcasas de productos electrónicos y eléctricos de los vehículos de carretera.Es un equipo de ensayo impermeable diseñado para simular el entorno natural o el lavado artificial de automóviles a alta presión.Los componentes principales del equipo deben incluir: bomba de agua de émbolo de alta presión y alta temperatura, motor asíncrono trifásico,y las tuberías de entrada y salida de la bomba de agua deben estar conectadas con mangueras de alta presión; el equipo consiste principalmente en un gabinete de control, un sistema de suministro de agua, una boquilla de alta presión, un soporte de ajuste eléctrico de la boquilla y un plato giratorio de muestra.

Parámetros técnicos

Parámetros técnicos IPX9K

1El ensayo satisface las necesidades de un recinto pequeño (muestras con un tamaño máximo no superior a 250 mm) y de un recinto grande (muestras con un tamaño máximo igual o superior a 250 mm).El tamaño máximo de la muestra ensayada es:: Ø1150 mmX750 mm;

2. Personalizado de acuerdo con gráficos estándar, cumpliendo con los requisitos estándar IPX9K;

3Se utiliza para soportes de boquilla de productos grandes: la parte inferior se puede mover eléctricamente hacia adelante y hacia atrás, la altura hacia arriba y hacia abajo se puede mover eléctricamente,y la boquilla de 90 grados hacia abajo se puede mover eléctricamente izquierda y derecha.

Ángulo de la boquilla	En el caso de las instalaciones con una superficie vertical de 90°, la superficie vertical de las instalaciones con una superficie vertical de 90° y de las instalaciones con una superficie vertical de 90° y de las instalaciones con una superficie vertical de 90°.
Presión de rociado de agua	Los componentes de las máquinas de ensayo y de las máquinas de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo.
Flujo de rociado de agua	El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga.
Distancia de rociado de agua	El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.
Trabajo de encendido del producto de ensayo	proporcionar la interfaz del producto de ensayo;
Bomba de agua	Bomba de agua de alta presión y alta temperatura importada de Italia. La carcasa tipo agua utiliza 4 válvulas de pistón de alta temperatura y alta presión para controlar el trabajo de cada boquilla;
Sensor de la misma	Valor de presión de salida del sensor de presión electrónico, valor de flujo de salida del medidor de caudal de la turbina;
Control de las	Control automático del tiempo, presión y flujo. Puede controlar el tiempo de trabajo, flujo y presión de cada boquilla.La velocidad de la bomba de refuerzo se puede controlar cambiando la frecuencia del convertidor de frecuencia para lograr el flujo y la presión establecidos. Todos los datos se convierten a través de la pantalla de instrumentos inteligentes en el panel de control;
Muestra	pantalla táctil a color de 7 pulgadas Weinview;
Lenguaje de interfaz	Inglés, entrada por pantalla táctil;
Modo de funcionamiento	0°, 30°, 60°, 90° para los productos pequeños, 90° de movimiento vertical de la boquilla para los productos grandes o una combinación de los dos modos;
Función de muestra	Reactualizar dinámicamente los datos de muestreo y los parámetros de ajuste en tiempo real; puede mostrar presión, caudal, temperatura, tiempo de ensayo, etc.
Funciones de protección	Protección contra fugas, protección contra sobrecargas, protección contra cortocircuitos, protección de la seguridad en el funcionamiento del personal;
Capacidad del depósito de agua	≥ 200 L;
Fuente de alimentación del equipo	Los componentes de las máquinas de ensayo y de las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo.
Temperatura del agua de ensayo	Control de 80 ± 5 °C;

Parámetro técnico IPX6K

1. Adecuado para pruebas IPX6K de productos;

Apertura de la boquilla	f6,3 mm;
Material de las boquillas	de acero inoxidable;
Flujo de rociado de agua	75 L/min;
Presión de rociado de agua	Unidad de control de la velocidad.
Tiempo de ensayo	al menos 3 minutos, tiempo establecido por el usuario (controlado por el sistema de control);
Distancia entre la boquilla y la carcasa	2.5-3m (controlado por el probador);
Contenedor de la boquilla	La altura y el ángulo de elevación son ajustables, lo que es conveniente para fijar la boquilla y no requiere una operación manual.
Control de caudal y presión	El control en tiempo real de los sensores de flujo y presión, el control inteligente de los convertidores de frecuencia y los parámetros se pueden seleccionar y configurar en el gabinete de control.
El controlador	Las condiciones de producción de los componentes de las máquinas de fabricación se determinarán en función de los requisitos siguientes:
Interfaz hombre-máquina	Weinview, de 7 pulgadas, pantalla táctil a color;
Conversor de frecuencia	convertidor de frecuencia delta;
Bomba de agua	La bomba del sur es una bomba vertical de acero inoxidable.
Tanque de almacenamiento de agua	el depósito de agua de acero inoxidable ≥ 500L;
Dispositivo giratorio	Diámetro inferior de 800 mm, plataforma giratoria superior de 350 mm, carga de carga de la plataforma giratoria inferior de 150 kg, carga de carga de la plataforma giratoria superior de 25 kg, los postes son removibles, se pueden colocar productos pequeños en la plataforma giratoria superior,los productos de gran tamaño pueden colocarse directamente en la plataforma giratoria inferior después de quitar la plataforma giratoria superior, velocidad de rotación: 5r/min± 1r/min; (compartida por IPX6K e IPX9K);
Funciones de protección	Protección contra fugas, protección contra sobrecarga, protección contra cortocircuito.
Tubo de rociado de agua	manguera de alta presión.

Detalles

ISO 20653 IPX6K9K Impermeabilización del equipo eléctrico contra objetos extraños 0
