IPX9 Sistema de ensayo de chorros de agua a alta temperatura y presión SN4412C-F

IPX9 Sistema de ensayo de chorros de agua a alta temperatura y presión SN4412C-F

Nombre De La Marca:	Sinuo
Número De Modelo:	No incluye productos químicos.
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	1 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Calibration Certificate (Cost Additional)

Estándar cumplido:

Se aplicará la norma IEC 60068 y la IEC 60529.

Grado de la prueba:

Clase IPX9

Muestra máxima del usuario:

Las medidas siguientes se aplicarán:

Temperatura del chorro de agua:

RT ~ 80°C puede ajustarse

Presión del chorro:

8 000-10000 Kpa

Flujo del espray:

14 ∼16 L/min

Distancia a la muestra:

175 ± 25 mm

Tiempo del espray:

30 S/m2

Detalles de empaquetado:

Cajas de madera contrachapada

Capacidad de la fuente:

1 juegos/mes

Resaltar:

Sistema de ensayo en chorro de agua a alta temperatura

Sistema de ensayo de chorros de agua IPX9

Descripción del producto

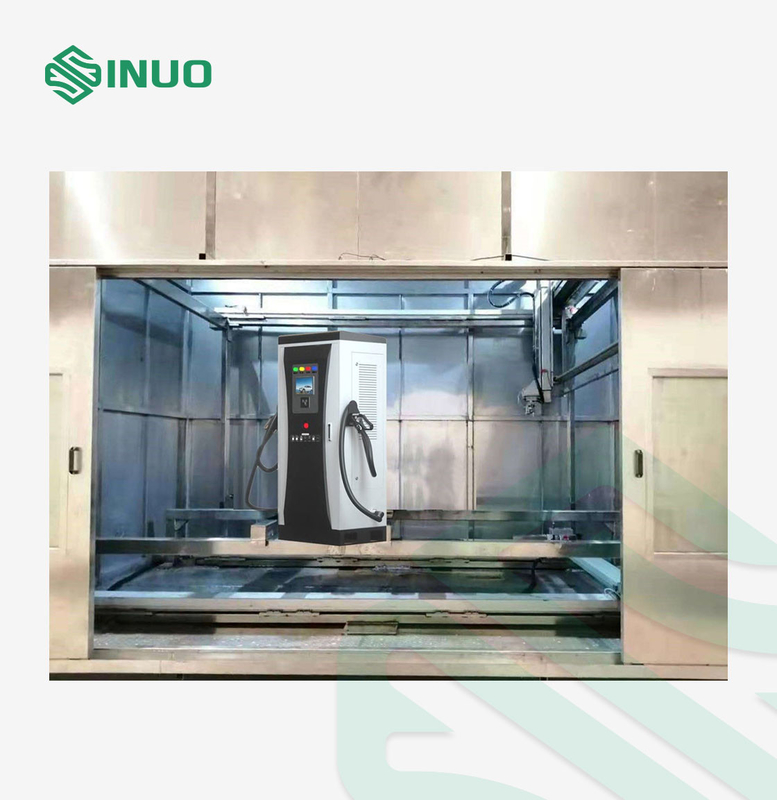

IPX9 Sistema de ensayo de chorros de agua a alta temperatura y presión SN4412C-F

Estándares y cláusulas cumplidas paraSistema de prueba de chorro de agua de alta temperatura y presión IPX9 para pila de carga de vehículos eléctricos

La cámara de lluvia abierta IPX9 SN4412C-F cumple los requisitos estándar de la norma IEC 60068:2022, la norma IEC60529:2020 etc.

Parámetro técnico paraSistema de prueba de chorro de agua de alta temperatura y presión IPX9 para pila de carga de vehículos eléctricos

Los principales parámetros técnicos
Dimensión del marco interior	Profundidad 2000 × anchura 2500 × altura 4000 mm
Dimensión del marco exterior	Profundidad aproximada 2500 × anchura 45.000 × altura 4500 mm (casa de cristal, depósito de drenaje y ingeniería de tierra que manejan los usuarios por usuario).
Muestra máxima del usuario	Profundidad 1500 × anchura 1000 × altura 500 mm, peso de la muestra: 650 kg.
Sistema de fumigación	Está compuesto por una bomba de agua italiana de alta presión y alta temperatura, un medidor de presión de agua de alta presión y alta temperatura,válvula de solenoide de alta presión y alta temperatura y tubería hidráulica de alta presión y alta temperatura.
Temperatura del chorro de agua	RT ~ 80°C puede ajustarse (RT es la temperatura ambiente)
Ángulo de inyección	La pulverización puede cubrir toda la superficie de la muestra y el ángulo de pulverización es perpendicular a la superficie de la muestra.
Presión del chorro	8 000-10000 Kpa
Flujo de pulverización	14 ∼16 L/min
Distancia entre la boquilla y la muestra	175 ± 25 mm
Tiempo de pulverización	30S/m2 (configurable)
Ejecutar control de tiempo	1s ~ 9999h59min59s (ajustable)
Superficie del receptor	Parte superior y laterales del producto
Medidor de presión en chorro de agua	Se puede mostrar la presión de rociado de agua
Sistema de control	La empresa desarrolló de forma independiente un sistema de control de pantalla táctil
Cubo de calefacción (incubadora)	uno
Muestra de carga del vehículo	650 kg de peso
Número de cabezas de aspersión	2 PC, uno instalado en la parte superior de la superficie superior de la muestra de pulverización; otro está montado en los laterales de la muestra de chorro alrededor del plano;
Trayectoria del chorro	Basado en el principio de la trayectoria en forma de S, un servomotor de cuatro vías se utiliza para diseñar un brazo robótico para rociar agua en cinco lados.El tiempo de pulverización de 60 segundos por metro cuadrado es el tiempo de ensayo de referencia básico., y se puede establecer el tiempo de finalización de toda la trayectoria, que se puede establecer entre 150-300S (5 m2).El sistema robótico completa automáticamente la trayectoria de prueba para realizar pruebas ordenadasDespués de la prueba, el brazo regresó al punto original del dispositivo de aviso de sonido y luz.
Disposición de las muestras	1 Utilice una carretilla elevadora para cargar y descargar muestras, los clientes de carretillas elevadoras (los proveedores deben proporcionar las especificaciones), 2 utilice un camión para levantar muestras para moverlas a la puerta del equipo,y luego pedir al camión de muestra manual para empujar al espacio de pruebaDespués de cerrar la puerta, el sistema le pide que realice una prueba formal.
Sistema de agua pura	Proporcionar equipos de agua pura de 50L/H para suministrar agua para calefacción, recirculación de agua por rociado.
Fuente de energía	AC380V de tres fases de cinco alambres, potencia de 50 Hz: aproximadamente 100KW (sin carga); Haga un interruptor de aire de 120A por separado, el interruptor de aire debe tener terminales de cableado y la línea de alimentación debe ser ≥50 cuadrada.
El agua no circula en el sistema	1) La fuente de agua no puede reciclarse (ya que la fuente de agua está sucia después del ensayo de la batería, se recomienda descargar el agua utilizada en el tanque de aguas residuales). 2) Si el usuario considera el reciclaje de agua, por favor haga la piscina de retorno y limpie la piscina con anticipación; 3) Los usuarios de las tuberías están preparados con antelación; 4) Tamaño del depósito de agua: profundidad 2000 × anchura 1000 × altura 1000 mm.
Materiales estructurales
Nozla	Tubos hidráulicos de acero inoxidable 304
Cisterna	Acero inoxidable 304
Accesorios de control eléctrico	Se seleccionan marcas de renombre internacional como Schneider y Omron

Ventaja técnicapara Sistema de prueba de chorro de agua de alta temperatura y presión IPX9 para pila de carga de vehículos eléctricos

Sistema de calefacción

El cable de calefacción utilizado en alta frecuencia es muy importante en este sistema, la selección incorrecta del material de la tubería de calefacción, corta vida útil, fácil de producir el embudo cortocircuito fenómeno,para el usuario con altos requisitos es extremadamente inconveniente y angustiadoPara ello, la empresa ha desarrollado el último nuevo tipo de bastidor de calefacción cerámico, material cerámico resistente a altas temperaturas,buen aislamiento, no producirá fugas de cortocircuito fenómeno, el medio a través del alambre de calefacción importado de Alemania, diámetro de alambre grueso, resistencia a altas temperaturas, resistencia a la quema seca.El tubo de vidrio de cuarzo se inserta en el medio del cable de calefacción, y su función importante es evitar que el cable de calefacción se queme de rojo, suave y caiga,y producir el cable de calefacción y el contacto de metal de la caja interior que resulta en cortocircuito y otros fenómenos de fallasEsta tecnología es la primera en China.

(tubo de calefacción del tanque)

IPX9 Sistema de ensayo de chorros de agua a alta temperatura y presión SN4412C-F 0

Bomba de agua de alta temperatura y alta presión importada de Italia

IPX9 Sistema de ensayo de chorros de agua a alta temperatura y presión SN4412C-F 1

Medidor de flujo electrónico de alta temperatura y alta presión

IPX9 Sistema de ensayo de chorros de agua a alta temperatura y presión SN4412C-F 2

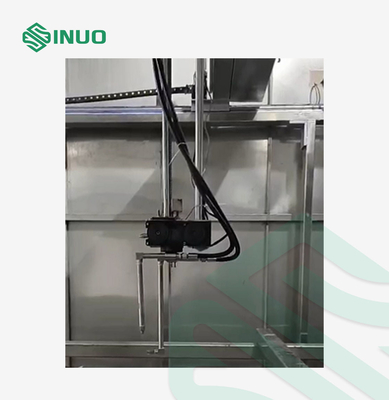

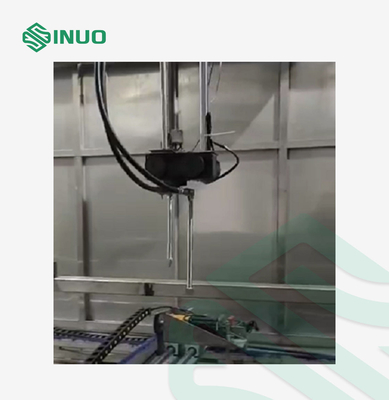

Boquilla y muestreador

IPX9 Sistema de ensayo de chorros de agua a alta temperatura y presión SN4412C-F 3

Sensores de calibración de la presión del agua

IPX9 Sistema de ensayo de chorros de agua a alta temperatura y presión SN4412C-F 4

Fotografíapara Sistema de prueba de chorro de agua de alta temperatura y presión IPX9 para pila de carga de vehículos eléctricos

IPX9 Sistema de ensayo de chorros de agua a alta temperatura y presión SN4412C-F 5
