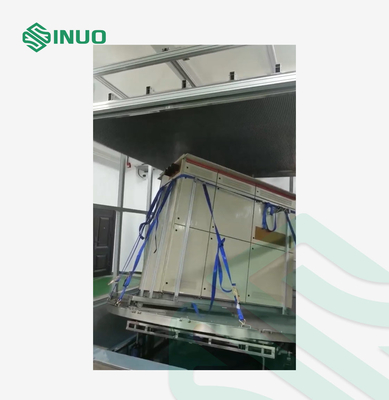

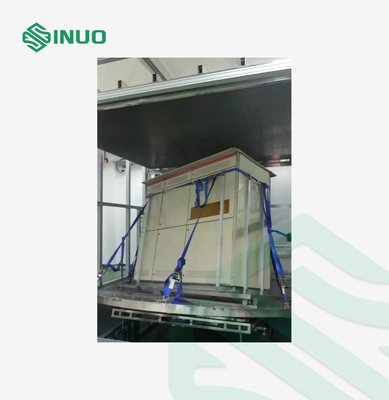

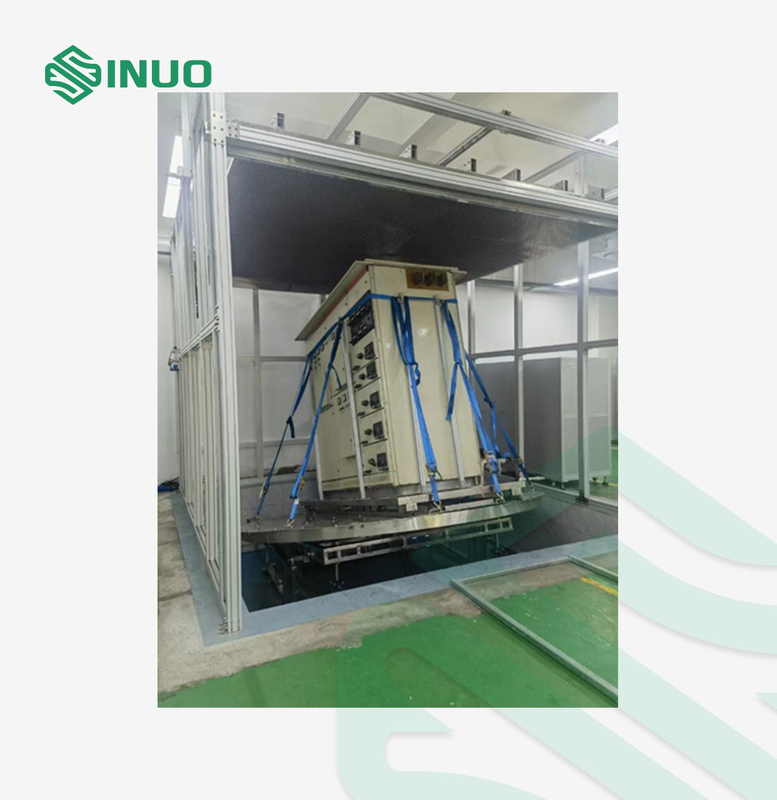

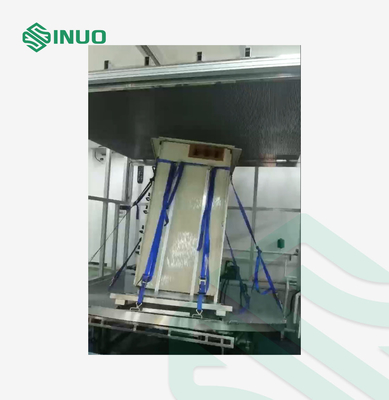

Sistema de ensayo de goteo de lluvia vertical para pilas de carga de vehículos eléctricos ISO20653 IPX1-X2

(1) Dispositivo de ensayo de gota de lluvia vertical

1. Adecuado para el ensayo IPX1, IPX2 del producto.

2. Área de lluvia: 3000mmX3000mm. (dividido en 1000X1000 mm, 9 piezas de gotas de lluvia)

3- Tanque de agua: tanque de agua sellado de acero inoxidable.

4Aguja de goteo: 0,4 mm de apertura.

5. Silla de la aguja por goteo: con sujeción hexagonal asiento de la aguja de acero inoxidable, fácil de instalar, asiento de la aguja en el plano horizontal consistente.

6- El espacio entre los agujeros: 20 mm.

7. Precipitación: 1 mm + 0,5 mm / min, 3 mm + 0,5 mm / min, ajuste automático de conversión de frecuencia.

8Altura de goteo: 200 mm (control de haz fotoeléctrico).

9. Tiempo de prueba: 0-9999S puede ser configurado.

10Modo de elevación: motor de tres fases + elevación sincronizada de doble tornillo de acero inoxidable SUS304 en forma de T, segura y confiable.

11. Maquinaria Estructura: tipo de marco

12Distancia de elevación: elevación desde el suelo de aproximadamente 1000-2700 mm (o requerido)

13- Función de prevención del taponamiento: después del experimento, se conecta el aire comprimido para secar el agua en la punta de la aguja del tanque de agua para evitar el taponamiento.

14. Mesa giratoria inclinable: diámetro 3000 mm, carga de carga ≥ 1 tonelada, ángulo de inclinación de 15 grados, velocidad 1 ~ 3 RPM puede ser ajustado.

(2) Sistema inteligente de suministro de agua

1Control del caudal: el uso de un medidor de caudal de alta precisión en turbina y un medidor de caudal digital electrónico de control inteligente, cada caja de goteo de control independiente, dividido en 9 juegos de control del medidor de caudal,se puede configurar en el flujo de pantalla táctil de control.

2. bomba de suministro de agua: utilizando una bomba centrífuga de acero inoxidable de varias etapas, dividida en 9 controles de bomba.

3Suministro de agua: 9 direcciones.

4Material del cuerpo: perfil de aluminio de aleación industrial.

5La entrada de agua del grifo está equipada con un filtro, el elemento de filtro puede ser reemplazado.

6El depósito de agua está equipado con un interruptor de nivel de líquido, que puede reponer automáticamente el agua y controlar la bomba para detener la función de protección cuando el nivel de agua es bajo.

(3) Gabinete de control integrado

1Control: el programa de control de Mitsubishi.

2Operación: 10 pulgadas de pantalla táctil de color, chino e inglés con interruptor de dos idiomas.

3Funciones de control: control de la acción de elevación vertical de lluvia, control de la acción de etapa, control del tiempo de prueba, control de limpieza por soplado de aguja, control de flujo y otras funciones.

4Función de protección: protección contra fugas, protección contra sobrecarga, protección contra cortocircuito, protección contra escasez de agua.

5Fuente de alimentación: 220 V AC, 50 Hz, 15 kW.
