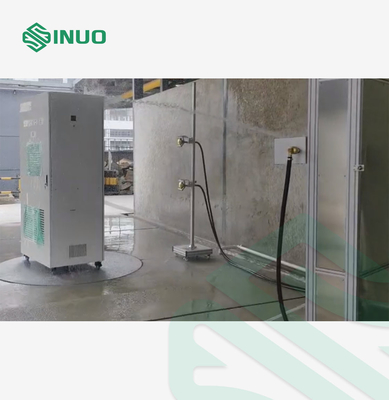

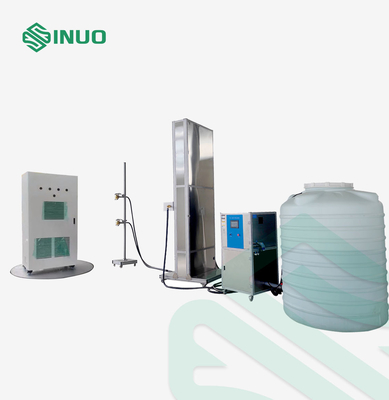

Sistema de ensayo de la resistencia al agua de las estaciones de carga de vehículos eléctricos IEC60529 IPX3-X6

(1) Dispositivo de ensayo de rociador de flores (IPX3-X4)

1Es adecuado para pruebas IPX3-X4 de muestras grandes y pesadas, en lugar de pruebas de tubos oscilantes.

2Diámetro del agujero: Ø0,5 mm.

3Número de agujeros: 121.

4El ángulo de 24 agujeros en los dos círculos interiores es de 30°, y el ángulo de 96 agujeros en los cuatro círculos exteriores es de 15°.

5Diámetro esférico de la boquilla: 75,5 mm.

6Material de la boquilla: latón.

7Material del mango: acero inoxidable SUS304.

8Medidor de presión: indicador de acero inoxidable.

9. SUS304 deflector de acero inoxidable, martillo de equilibrio de acero inoxidable.

10. Tiempo de prueba: 0-9999S ((ajustable).

11Presión del agua: alrededor de 50-150kpa.

12. Flujo: 10 L/min±0,5 L/min.

13. cantidad de cabeza de ducha: con 2.

14. con un soporte móvil para la cabeza de la ducha, con una altura de 2800 mm.

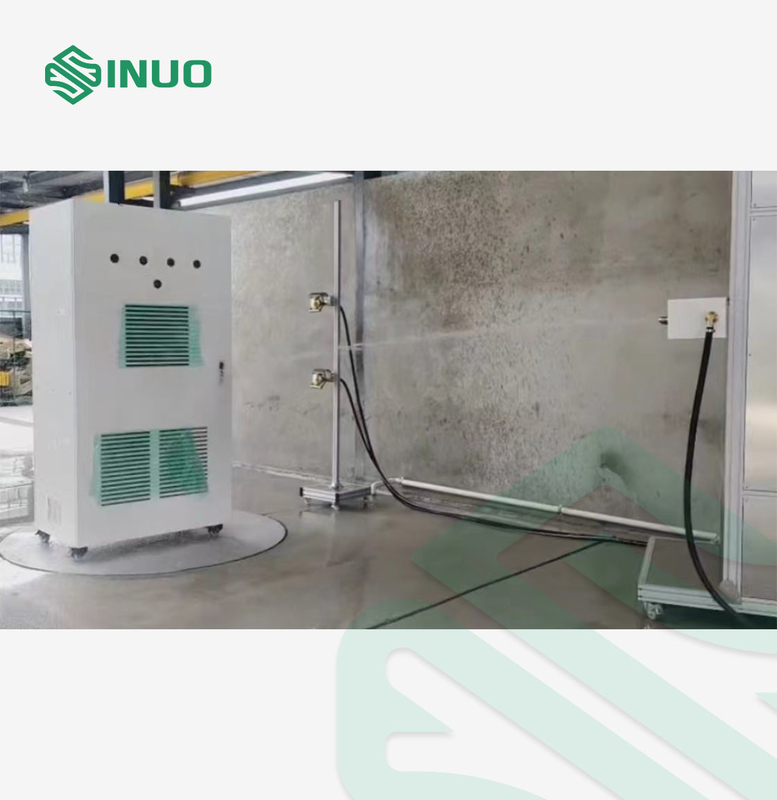

(2) Dispositivo de ensayo de rociado de agua fuerte (IPX5-X6)

1Apto para el ensayo IPX5-X6 del producto.

2. Apertura: ф6.3 mm (IPX5), ф12.5 mm (IPX6).

3, material de acero inoxidable.

4. Flujo de agua: 12,5±0,625L/min ((IPX5), 100±5L/min ((IPX5).

5. Tiempo de ensayo: 0-99999S (se puede ajustar).

6. Distancia entre la boquilla y el caparazón: 2,5-3 m (controlado por el personal de ensayo).

7- Número de aspersores: 4 aspersores IPX5, alineados, 1 aspersor IPX6.

8. soporte de instalación de la cabeza del rociador eléctrico: el ángulo de oscilación del rociador de agua se puede ajustar y ajustar por pantalla táctil, y la altura de elevación se puede ajustar por eléctrico.La altura total del soporte es de 2500 mm.

9La parte inferior está equipada con 4 ruedas móviles.

(3) Etapa giratoria

1Diámetro del giradiscos: Ø2000 mm.

2. velocidad de rotación: 1 ~ 3 RPM se puede ajustar.

3. Acción de rotación durante el ensayo: rotación continua en el sentido de las agujas del reloj.

4Mesa giratoria: mesa de placas de aluminio industriales.

6Material del cuerpo: perfil de aluminio de aleación industrial.

7El control positivo y el control inverso y la rotación son controlados por el gabinete de control.

8El motor y el reductor de la turbina.

9Carga máxima: 1 tonelada.

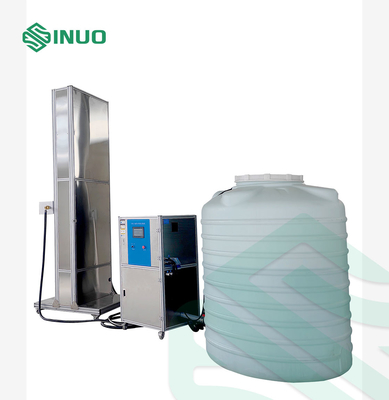

Sistema inteligente de suministro de agua

1Control del caudal: control en tiempo real del caudalímetro, control del convertidor de frecuencia y ajuste de la velocidad de la bomba.con control inteligente de un medidor de caudal de turbina de alta precisión y un medidor de caudal de visualización digital electrónica, seleccione y ajuste el flujo en la pantalla táctil.

2. bomba de suministro de agua: la bomba del sur bomba centrífuga de acero inoxidable de varias etapas, caudal 0-8 m3/h.

3Material del cuerpo: perfil de aleación industrial de aluminio + placa de sellado SUS304.

4- Tanque de agua: 2 toneladas de tanque de agua de plástico.

Cabina de control integrada

1El controlador es Mitsubishi PLC.

2Interfaz hombre-máquina: pantalla táctil a color de 7 pulgadas.

3Funciones de control: control del flujo de pulverización, control de la acción de la etapa, acción de pulverización de oscilación hacia arriba y hacia abajo, control del tiempo, etc.

4Función de protección: protección contra fugas, protección contra sobrecargas, protección contra cortocircuito, protección contra escasez de agua, etc.

5Fuente de alimentación: AC380V, 50Hz, 8KW.
